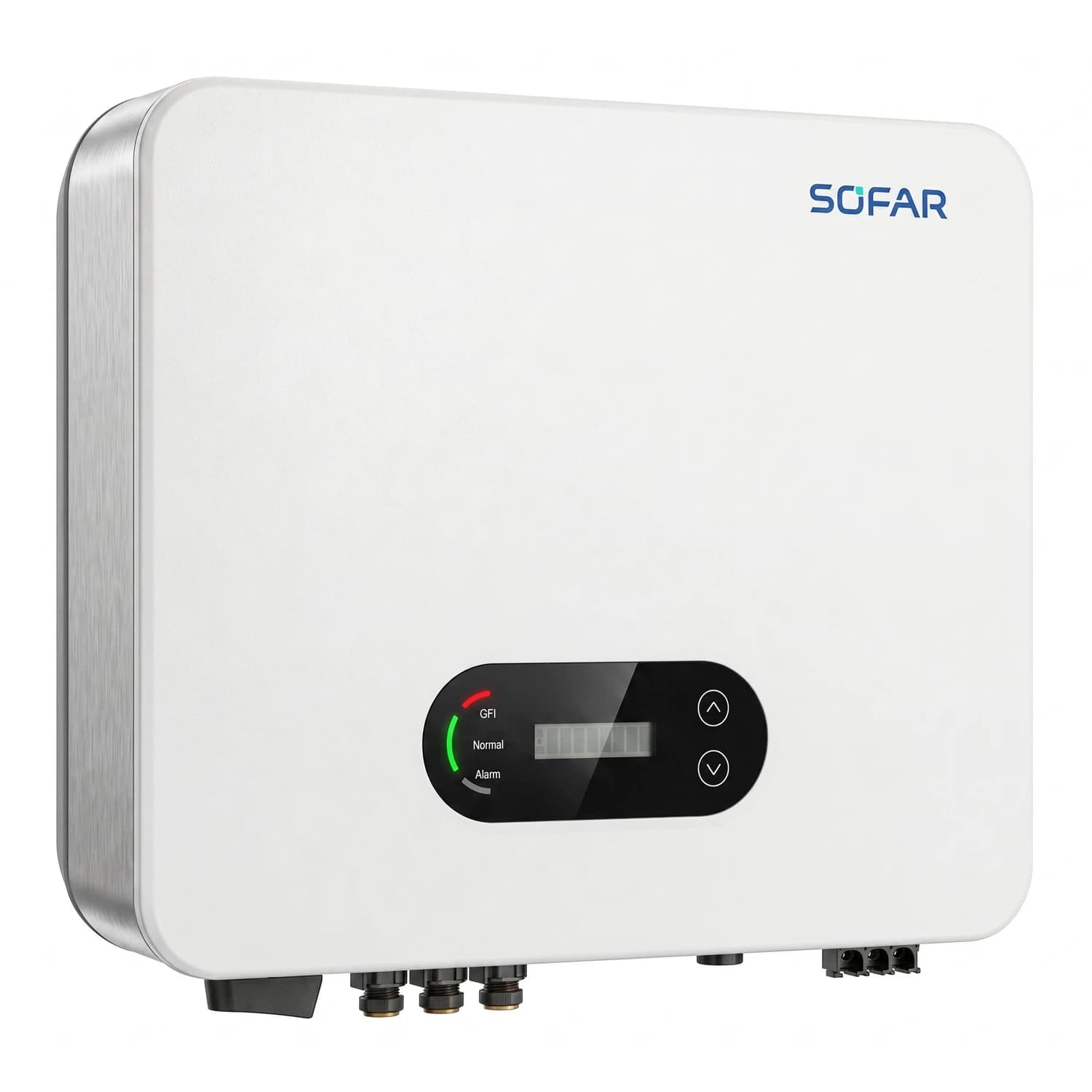

Inversor on grid 7000W fase dividida 7KTLM-G3 Sofar

Sofar Solar - serie KTLM-G3

Inversor on-grid 7 kW monofásico con 3 MPPT y eficiencia de hasta 98.1%

Inversor de conexión a red para sistemas residenciales y comerciales pequeños, con tres rastreadores independientes de punto de máxima potencia.

El SOFAR 7KTLM-G3 inyecta a la red monofásica hasta 7000 W con una eficiencia máxima de 98.1% y soporta sobrecarga de AC prolongada del 110%. Su rango amplio de tensión MPPT y el bajo voltaje de arranque (90 V) le permiten trabajar con módulos de más de 500 W y adaptarse a distintas configuraciones de arreglo. Al no usar ventiladores, refrigera de forma natural y funciona con bajo nivel de ruido, algo que se agradece en instalaciones cerca de zonas habitadas.

• Eficiencia máxima 98.1%
• 3 MPPT independientes
• Compatible con módulos de 500 W+
• Sobrecarga de AC del 110%
• Grado de protección IP65
• Refrigeración natural sin ventiladores

7000 W

Potencia nominal de salida

98.1 %

Eficiencia máxima

3 MPPT

Rastreadores de máxima potencia

IP65

Grado de protección del gabinete

600 Vdc

Tensión máxima de entrada

Este inversor está pensado para instalaciones residenciales grandes o pequeños comercios que necesitan inyectar energía solar a la red monofásica de forma estable. Los tres MPPT independientes permiten conectar arreglos con orientaciones distintas (por ejemplo, aguas opuestas de un mismo techo) sin sacrificar rendimiento, algo frecuente en instalaciones urbanas colombianas donde el espacio de techo no siempre está orientado de forma óptima.

El rango de tensión MPPT de 80 V a 550 V y el bajo voltaje de arranque de 90 V facilitan el diseño de strings más cortos o con módulos de alta potencia, reduciendo la cantidad de paneles necesarios por cadena. Su gabinete con protección IP65 soporta instalación a la intemperie, lo que es relevante en la humedad y salinidad del Pacífico colombiano y en el calor de la costa Caribe, donde el equipo puede quedar expuesto a lluvia y ambiente corrosivo.

Sobrecarga sostenida110% de capacidad AC prolongada El inversor admite entregar más potencia de la nominal durante períodos extendidos, lo que da margen frente a picos de generación en horas de máxima radiación sin necesidad de sobredimensionar el equipo.

• Entrada DC3 MPPT, 3 entradas Corriente máxima por MPPT de 20A/16A/16A y corriente de cortocircuito de 30A/25A/25A.
• Voltaje de arranque90 V Permite que el inversor empiece a generar con niveles bajos de irradiancia, típico en las primeras horas del día.
• Rango MPPT80V-550V Amplio margen para distintas configuraciones de string y módulos de alta potencia.
• Protección DCSPD tipo II en PV Protege el lado de generación frente a sobretensiones.
• Protección ACSPD tipo III en salida Protección adicional en el punto de conexión a la red, relevante dada la alta densidad de descargas atmosféricas en Colombia.
• ComunicaciónRS485/Wi-Fi Monitoreo remoto de producción desde la app o el portal del fabricante.

Condiciones de operación

Rango ambiental y mecánico

Temperatura ambiente	-30°C a +60°C
Humedad relativa admitida	0% a 100%
Altitud máxima de operación	4000 m
Grado de protección	IP65
Peso	17.5 kg
Dimensiones (An x Al x Prof)	468 x 380 x 187 mm

La altitud máxima de operación de 4000 m cubre sin problema instalaciones en el altiplano colombiano, donde Bogotá se encuentra a 2600 msnm, condición que también favorece el rendimiento térmico del equipo.

Especificaciones eléctricas

Entrada (DC)

Tensión máxima de entrada	600 V
Tensión nominal de entrada	360 V
Tensión de arranque	90 V
Rango de tensión MPPT	80V-550V
Número de MPPT	3
Número de entradas DC	3
Corriente máxima por MPPT	20A/16A/16A
Corriente máxima de cortocircuito	30A/25A/25A

Salida (AC)

Potencia nominal de salida	7000 W
Potencia aparente máxima	7700 VA
Corriente máxima de salida	35 A
Tensión nominal de salida	230 Vac (L/N/PE)
Rango de tensión de salida	180Vac-276Vac
Frecuencia nominal	50/60 Hz
Rango de frecuencia	45Hz-55Hz / 55Hz-65Hz
Rango ajustable de potencia activa	0-100%
THDi	menor a 3%
Factor de potencia	1 (ajustable +/-0.8)

Protecciones

Protección contra polaridad inversa DC	Sí
Protección anti-isla	Sí
Protección de corriente de fuga	Sí
Monitoreo de falla a tierra	Sí
Monitoreo de falla de string PV	Sí
Interruptor DC	Sí
SPD	PV: tipo II, AC: tipo III

5

Años

Garantía del fabricante Cobertura de 5 años sobre el inversor SOFAR 7KTLM-G3.

¿Qué potencia de paneles puedo conectar a este inversor?

El inversor admite módulos de más de 500 W gracias a su rango de tensión MPPT de 80V a 550V. El dimensionamiento exacto del arreglo depende de la potencia pico total permitida por MPPT y debe calcularse según la cantidad de paneles por string.

¿Necesita mantenimiento la refrigeración?

No, la refrigeración es natural, sin ventiladores, por lo que no requiere limpieza ni reemplazo de partes móviles asociadas al enfriamiento.

¿Se puede instalar a la intemperie?

Sí, el gabinete tiene protección IP65, lo que permite instalarlo en exteriores, incluyendo zonas de alta humedad como la costa Caribe o el Pacífico colombiano.

¿Qué pasa si hay picos de generación por encima de la potencia nominal?

El inversor soporta sobrecarga de AC prolongada del 110%, lo que le da margen para manejar picos de producción sin desconectarse.

¿Cómo se monitorea la producción de energía?

Cuenta con pantalla LCD, Bluetooth y app propia, además de comunicación RS485/Wi-Fi para monitoreo remoto desde el portal del fabricante.

¿Tiene protección contra descargas eléctricas?

Sí, incluye supresor de sobretensión (SPD) tipo II en el lado DC y tipo III en el lado AC, lo cual es relevante dada la alta incidencia de rayos en Colombia.

¿Funciona en zonas de altitud elevada como Bogotá?

Sí, su altitud máxima de operación declarada es de 4000 m, por lo que cubre sin problema instalaciones en el altiplano cundiboyacense.

¿Cuál es la garantía del equipo?

El fabricante otorga 5 años de garantía sobre el inversor.
