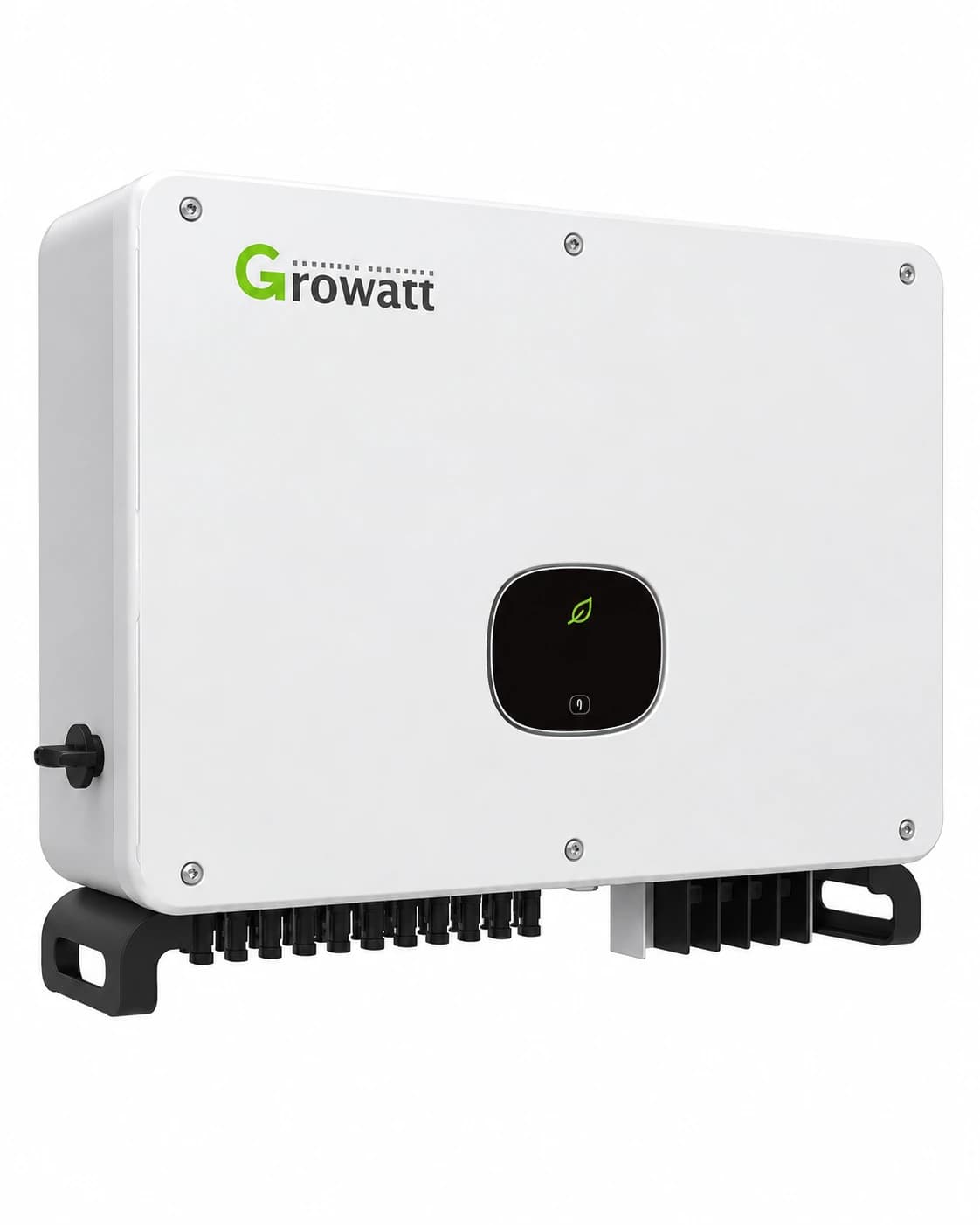

Inversor on grid 36kW trifásico MAC-36KTL3-XL 3 MPPT Growatt

Growatt - serie MAC XL trifásica

Inversor trifásico 36 kW con 3 MPPT que soporta hasta 54.000 W de potencia fotovoltaica

Conversión sin transformador para instalaciones comerciales e industriales conectadas a red.

El Growatt MAC 36KTL3-XL es un inversor on-grid trifásico pensado para proyectos de autogeneración a gran escala. Con 3 MPPT independientes y 4 cadenas por cada uno, se adapta a techos con distintas orientaciones o sombreados parciales sin perder generación. Alcanza una eficiencia máxima de 98,8% y suma protecciones de clase industrial: SPD tipo II en CD y CA, AFCI contra arco eléctrico y grado IP65 para operar a la intemperie. Pensado para comercios, industrias y proyectos medianos que necesitan inyectar energía de forma estable a la red trifásica 127V/220V.

• Potencia nominal de CA 36.000 W
• 3 MPPT con 4 cadenas cada uno
• Eficiencia máxima 98,8%
• Protección contra sobretensión SPD tipo II en DC y AC
• Grado de protección IP65
• Garantía de 5 años, ampliable a 10

36 kW

Potencia nominal de salida en CA

54 kW

Potencia fotovoltaica máxima admitida

3

Entradas MPPT independientes

98,8 %

Eficiencia máxima

1000 V

Límite superior del rango de voltaje MPPT

Este inversor permite sobredimensionar el arreglo fotovoltaico hasta un 50% por encima de su potencia nominal de CA (54.000 W de entrada contra 36.000 W de salida), aprovechando mejor las horas de baja radiación y reduciendo el número de inversores necesarios en un proyecto comercial. El rango de voltaje MPPT, de 200V a 1000V, con un voltaje de arranque de solo 250V, amplía la ventana de generación tanto al amanecer como al atardecer.

La arquitectura de 3 MPPT con 4 cadenas cada uno da margen para diseñar instalaciones en techos con orientaciones mixtas, estructuras tipo diente de sierra o cubiertas con sombras parciales de equipos mecánicos, sin que una sección del arreglo limite el rendimiento de las demás. Al ser un equipo sin transformador, su peso se mantiene en 52 kg pese a su potencia, lo que facilita el montaje en campo.

Protección integradaSPD tipo II en CD y AC, más AFCI El inversor incorpora protección contra sobretensión clase II tanto en el lado fotovoltaico como en el de red, y detección de fallas por arco eléctrico (AFCI), relevante en un país con una de las densidades de descargas atmosféricas más altas del mundo y donde el RETIE exige protecciones de este tipo en instalaciones conectadas a red.

• Entradas3 MPPT, 4 cadenas c/u Permite repartir el arreglo fotovoltaico en hasta 12 cadenas distintas.
• Rango MPPT200V - 1000V Ventana amplia de operación con voltaje de arranque de 250V.
• Eficiencia98,8% máxima / 98,2% europea Baja pérdida de energía en la conversión de CD a CA.
• ProtecciónIP65 Apto para instalación a la intemperie.
• SeguridadAFCI integrado Detecta fallas por arco eléctrico antes de que deriven en incendio.
• ComunicaciónWIFI, RS485, USB Monitoreo local y remoto vía app, con GPRS, RF y LAN opcionales.

Datos de entrada (CD)

Parámetros del lado fotovoltaico

Máxima potencia FV recomendada (STC)	54.000 W
Rango de potencia máxima	360V - 650V
Voltaje de arranque	250V
Rango de voltaje de MPPT	200V - 1000V
Número de MPPT	3
Cadenas por MPPT	4/4/4
Máxima corriente por MPPT	54A/54A/54A
Corriente de corto circuito por MPPT	67,5A/67,5A/67,5A

Datos de salida (CA)

Parámetros del lado de red

Potencia nominal de CA	36.000 W
Potencia aparente máxima	36.000VA@220VAC / 39.200VA@240VAC
Corriente nominal de salida	94,5A
Máxima corriente de salida	94,5A
Voltaje nominal CA (rango)	127V/220V (193,6V - 242,0V)
Frecuencia de red (rango)	60Hz (58,5 - 61,2Hz)
Factor de potencia nominal/ajustable	>0,99 / +0,8 a -0,8
Distorsión armónica total	<3%
Tipo de conexión CA	3L+N+PE

Protecciones y dispositivos de seguridad

Mecanismos de protección incorporados

Protección contra polaridad inversa de CD	Sí
Interruptor CD	Sí
Protección contra sobretensión CA/CD	Clase II / Clase II
Monitoreo de falla a tierra	Sí
Protección de corto circuito CA	Sí
Monitoreo de red	Sí
Protección anti-isla	Sí
Monitoreo de corriente residual	Sí
AFCI	Sí

Información general

Construcción, instalación y comunicación

Dimensiones	680 x 508 x 281 mm
Peso	52 kg máximo
Rango de temperatura de operación	-25°C a +60°C (con derrateo sobre 45°C)
Autoconsumo nocturno	<1W
Topología	Sin transformador
Enfriamiento	Convección natural
Grado de protección	IP65
Humedad relativa	0 - 100%
Altitud máxima	4.000 m
Conexión CD	H4/MC4 (opcional)
Conexión CA	Conector glándula / terminal OT
Pantalla	OLED + LED / WIFI + APP
Comunicación	RS485 y USB incluidos; WIFI, GPRS, RF y LAN opcionales

10

Años

Garantía ampliable El inversor incluye garantía de fábrica de 5 años, extendible hasta 10 años.

Preguntas frecuentes

¿Qué tamaño de arreglo fotovoltaico puedo conectar a este inversor?

Admite hasta 54.000 W de potencia fotovoltaica, lo que permite sobredimensionar el arreglo hasta un 50% por encima de la potencia nominal de salida de 36.000 W.

¿Sirve para techos con varias orientaciones o con sombras parciales?

Sí, cuenta con 3 MPPT independientes con 4 cadenas cada uno, lo que permite conectar secciones del arreglo con orientaciones o condiciones de sombra distintas sin que se afecten entre sí.

¿A qué tipo de red se conecta?

Se conecta a red trifásica con conexión 3L+N+PE, con voltaje nominal de 127V/220V dentro de un rango de 193,6V a 242,0V y frecuencia de 60Hz.

¿Puede instalarse a la intemperie?

Sí, tiene grado de protección IP65 y rango de temperatura de operación de -25°C a +60°C (con derrateo sobre 45°C), lo que lo hace apto tanto para climas cálidos de la costa Caribe como para ambientes de alta humedad del Pacífico colombiano.

¿Qué protecciones trae contra descargas eléctricas?

Incluye protección contra sobretensión SPD tipo II tanto en el lado de CD como en el de CA, además de protección contra polaridad inversa, protección de corto circuito y función AFCI contra fallas por arco eléctrico.

¿Cómo se monitorea el funcionamiento del inversor?

Dispone de pantalla OLED con botón táctil en el equipo y configuración local por WIFI mediante aplicación móvil. También admite comunicación por RS485 y USB, con opciones de GPRS, RF y LAN.

¿Cuál es la garantía del equipo?

El inversor incluye garantía de fábrica de 5 años, con posibilidad de extenderla hasta 10 años.

¿Necesita mantenimiento frecuente?

Al ser un equipo sin transformador con enfriamiento por convección natural, no requiere ventiladores ni partes móviles que exijan mantenimiento periódico, más allá de la revisión visual de conexiones.

• Marca Growatt, respaldada por garantía de fábrica
• Equipo disponible para despacho a todo el territorio nacional
• Asesoría técnica en dimensionamiento de proyectos comerciales e industriales
