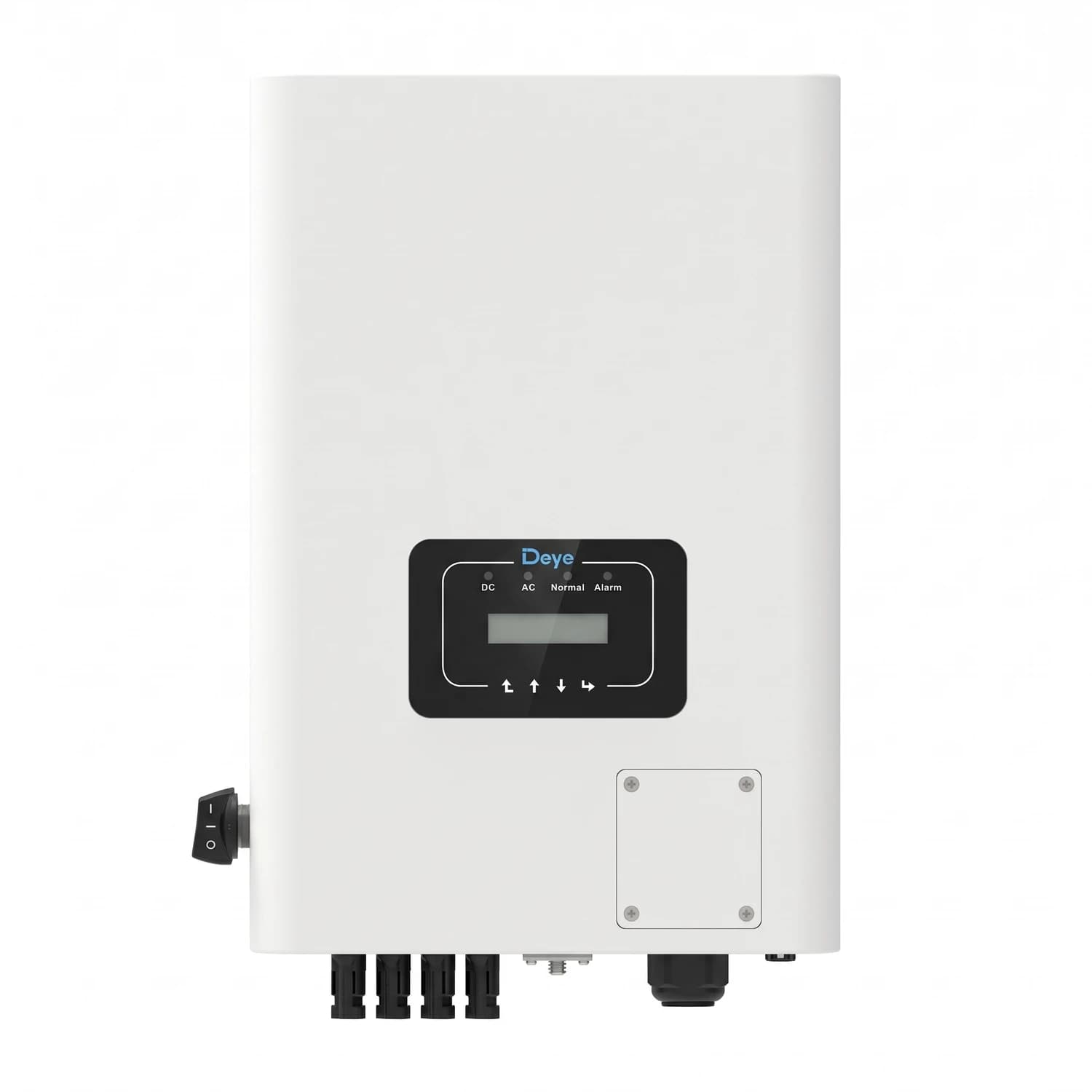

Inversor on grid 10kW trifásico SUN-10K-G05-LV Deye

Deye - Serie SUN-G05-LV

Inversor on grid trifásico 10 kW con 2 MPPT y eficiencia de 98,5%

Conexión directa a redes trifásicas de baja tensión, sin transformador elevador

El SUN-10K-G05-LV es un inversor de conexión a red diseñado para sistemas trifásicos en 127V/220V o 133V/230V, la configuración habitual en instalaciones comerciales e industriales colombianas. Acepta hasta 13 kW de potencia fotovoltaica en dos seguidores MPPT independientes, lo que permite orientar los arreglos en dos ángulos o azimuts distintos. Incluye función de inyección cero (zero export) para limitar el excedente entregado a la red y monitoreo completo de protecciones eléctricas.

• Potencia nominal AC 10 kW
• 2 MPPT, eficiencia máxima 98,5%
• Trifásico 127V/220V y 133V/230V
• Grado de protección IP65
• Zero export y VSG
• Garantía de fábrica 5 años

10 kW

Potencia activa nominal AC

13 kW

Potencia máxima de entrada DC

2 MPPT

Seguidores independientes, 2 strings cada uno

98,5 %

Eficiencia máxima de conversión

65 IP

Grado de protección contra polvo y agua

El rango de tensión MPPT de 200 a 700 V y la corriente máxima de entrada de 26 A por seguidor le dan margen para trabajar con módulos bifaciales o de alta potencia sin recortar la producción en las horas de mayor radiación. La configuración 2/2+2 admite hasta cuatro strings en total, útil cuando el techo tiene dos aguas o dos orientaciones distintas y no conviene mezclarlas en un solo MPPT.

La salida trifásica en baja tensión (3L/N/PE) encaja con las redes de distribución típicas en Colombia sin necesidad de un transformador intermedio, lo que reduce el costo y la complejidad de la instalación en proyectos comerciales e industriales. El equipo cumple normas de calidad de red como EN 50549 y cuenta con protección tipo II contra sobretensiones tanto en DC como en AC, un punto relevante en un país con alta densidad de descargas atmosféricas.

Inyección ceroAutoconsumo sin entregar excedentes a la red La función zero export limita automáticamente la potencia inyectada a la red pública, lo que facilita cumplir con esquemas de autogeneración donde no se permite o no conviene vender excedentes al operador de red.

• Doble seguidor2 MPPT independientes Permite conectar arreglos con orientaciones o inclinaciones distintas sin perder rendimiento.
• Alta eficiencia98,5% máxima, MPPT >99% Convierte casi toda la energía captada, con pérdidas mínimas en la búsqueda del punto de máxima potencia.
• Protección totalIP65 Soporta polvo y chorros de agua, apto para instalación exterior.
• Refrigeración activaVentilación inteligente por aire Regula la temperatura interna según la carga, cuidando los componentes en climas cálidos.
• Comunicación remotaRS485, WiFi, 4G, Bluetooth Monitorea el sistema a distancia según el módulo de comunicación que elijas.
• Seguridad eléctricaProtección tipo II en DC y AC Reduce el riesgo de daños por descargas atmosféricas, frecuentes en el territorio colombiano.

Datos técnicos de entrada y salida

Entrada DC (fotovoltaica)

Potencia máxima de entrada	13 kW
Tensión máxima de entrada	800 V
Tensión de arranque	250 V
Rango de tensión MPPT	200-700 V
Tensión nominal de entrada	500 V
Corriente máxima de entrada	26+26 A
Corriente de cortocircuito máxima	39+39 A
Número de MPPT / strings por MPPT	2 / 2+2

Salida AC (conexión a red)

Potencia activa nominal	10 kW
Potencia aparente máxima	10 kVA
Corriente de salida nominal / máxima	26,3 / 25,1 A
Tensión de salida / rango	127V/220V, 133V/230V (0,85UN-1,1UN)
Tipo de conexión a red	Trifásica 3L/N/PE
Frecuencia nominal / rango	50/45-55, 60/55-65 Hz
Factor de potencia ajustable	0,8 inductivo a 0,8 capacitivo
Distorsión armónica total (THDi)	<3%
Corriente de inyección DC	<0,5% In

Condiciones de operación y protecciones

Datos generales

Eficiencia máxima	98,5%
Eficiencia MPPT	>99%
Rango de temperatura de operación	-25°C a +60°C, derating >45°C
Humedad ambiental permisible	0-100%
Altitud permisible	4000 m
Ruido	≤50 dB
Grado de protección	IP65
Topología	No aislada
Categoría de sobretensión	OVC II (DC), OVC III (AC)
Nivel de protección contra sobretensión	Tipo II (DC), Tipo II (AC)
Refrigeración	Ventilación inteligente por aire
Dimensiones (An x Al x Pr)	362 x 527 x 220 mm (sin conectores ni soporte)
Peso	20 kg
Interfaz de comunicación	RS485/RS232
Modo de monitoreo	GPRS/WiFi/Bluetooth/4G/LAN (opcional)

Protecciones del equipo

Protección contra polaridad DC invertida	Sí
Protección de sobrecorriente AC	Sí
Protección de sobretensión AC	Sí
Protección de cortocircuito AC	Sí
Protección térmica	Sí
Monitoreo de aislamiento DC	Sí
Monitoreo de componente DC	Sí
Monitoreo de falla a tierra	Sí
Interruptor de falla de arco (AFCI)	Opcional
Monitoreo de red eléctrica	Sí
Monitoreo de protección antiisla	Sí
Detección de falla a tierra	Sí
Protección por caída de tensión	Sí
Detección de corriente residual (RCD)	Sí

5

Años

Garantía del fabricante Deye respalda este inversor con 5 años de garantía de fábrica, tiempo suficiente para amortizar la inversión en un proyecto comercial o industrial conectado a red.

¿Este inversor necesita transformador para conectarse a la red?

No. El SUN-10K-G05-LV está diseñado para operar directamente en redes trifásicas de baja tensión (127V/220V o 133V/230V), sin necesidad de un transformador elevador intermedio.

¿Puedo conectar paneles con dos orientaciones distintas?

Sí. Cuenta con 2 seguidores MPPT independientes, cada uno con capacidad para 2 strings, lo que permite manejar arreglos con orientación, inclinación o sombras diferentes sin que uno afecte el rendimiento del otro.

¿Qué significa la función zero export?

Es la capacidad del inversor de limitar automáticamente la potencia que se inyecta a la red pública, útil cuando el operador de red no permite o no conviene entregar excedentes de generación.

¿Cuánta potencia fotovoltaica puedo instalar con este inversor?

Admite hasta 13 kW de potencia máxima de entrada DC, lo que permite un factor de sobredimensionamiento respecto a los 10 kW de potencia nominal AC, aprovechando mejor las horas de baja radiación.

¿Se puede instalar a la intemperie?

Sí, tiene grado de protección IP65, lo que lo hace apto para instalación exterior, incluso en zonas con humedad alta como la costa Caribe o el Pacífico colombiano.

¿Qué protección tiene contra descargas atmosféricas?

Incluye protección contra sobretensiones tipo II tanto en el lado DC como en el AC, un punto importante en Colombia por su alta densidad de rayos.

¿Cómo se monitorea el inversor a distancia?

Mediante los puertos RS485/RS232 o con módulos opcionales de WiFi, GPRS, 4G, Bluetooth o LAN, según lo que necesites en el sitio de instalación.

¿Qué garantía tiene el equipo?

Deye respalda el SUN-10K-G05-LV con 5 años de garantía de fábrica.
