Inversor on grid 10.5kW fase dividida 10.5KTLM-G3 Sofar

SOFAR - serie KTLM-G3

Inversor on-grid fase dividida 10.5kW con 3 MPPT y eficiencia de 98.1%

Inversor monofásico de conexión a red para instalaciones residenciales y comerciales de mayor tamaño

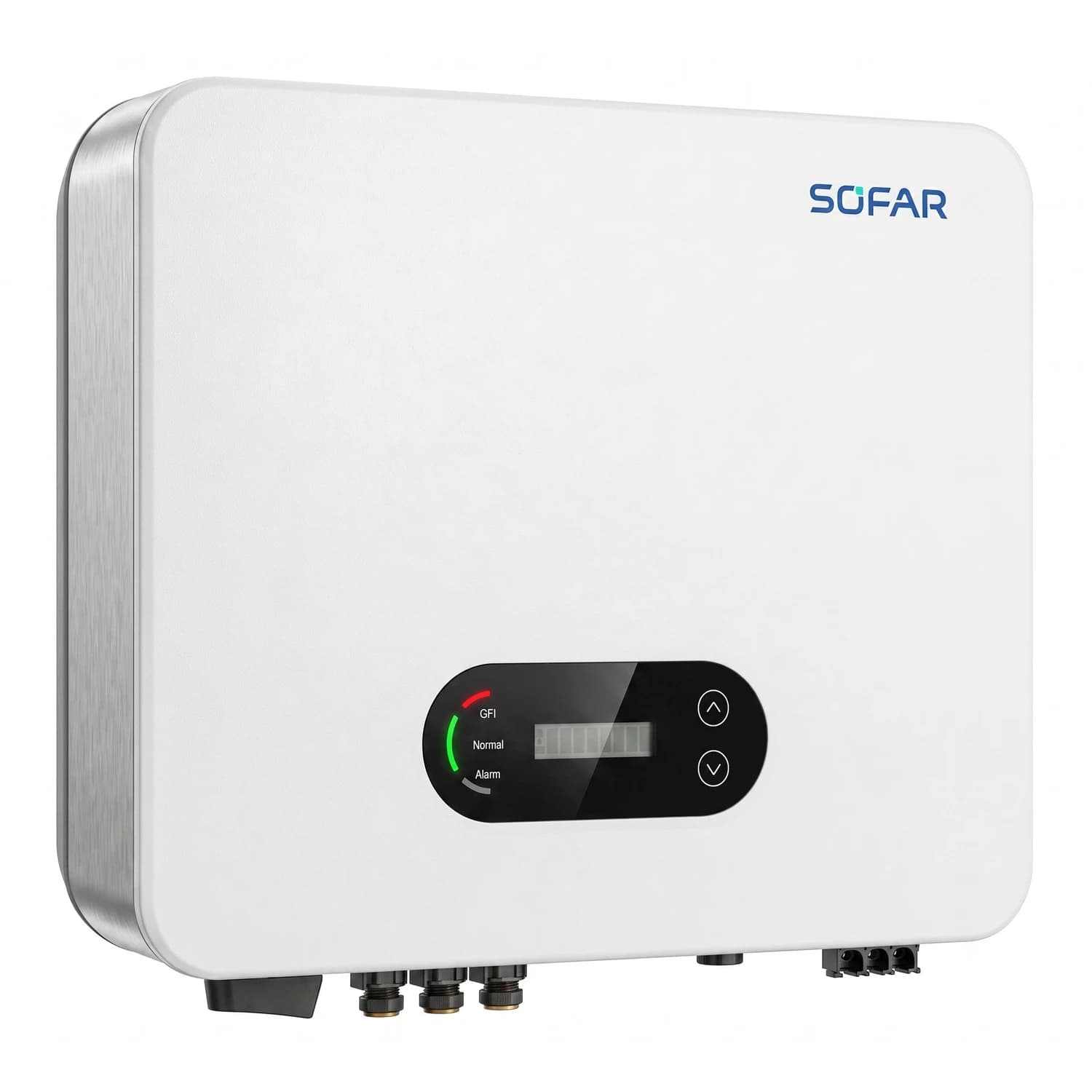

El SOFAR 10.5KTLM-G3 es un inversor on-grid monofásico que trabaja en fase dividida (L/N/PE, 230 Vac) e integra tres seguidores MPPT independientes, lo que le permite adaptarse a techos con distintas orientaciones o sombras parciales. Alcanza una eficiencia máxima de 98.1% y admite una sobrecarga de corriente alterna prolongada del 110%, aprovechando mejor los paneles instalados. Su refrigeración es natural, sin ventiladores, por lo que trabaja en silencio incluso en instalaciones cercanas a espacios habitados. Es compatible con módulos de 500 W o más, lo que da margen para diseñar arreglos con paneles de alta potencia.

• Eficiencia máxima de 98.1%
• 3 MPPT independientes
• Sobrecarga de CA prolongada al 110%
• Compatible con módulos de 500 W+
• Grado de protección IP65
• Monitoreo por RS485, Wi-Fi y app

10.5 kW

Potencia de salida nominal

3 MPPT

Seguidores de punto de máxima potencia

98.1 %

Eficiencia máxima

550 V

Tensión máxima de operación MPPT

IP65

Grado de protección para exteriores

Este inversor pertenece a una familia que va de 7 a 10.5 kW, todos con el mismo cuerpo físico y las mismas protecciones, variando solo la potencia de salida y la corriente máxima admitida. El rango de tensión de entrada MPPT, de 80V a 550V, junto con una tensión de arranque baja de 90V, le permite empezar a generar temprano en la mañana y seguir operando en condiciones de baja irradiancia, algo relevante en techos con sombras parciales durante parte del día.

La topología transformerless reduce peso y pérdidas de conversión, mientras que el rango de temperatura ambiente de -30°C a +60°C y la altitud máxima de operación de 4000 msnm lo hacen apto para instalarse tanto en climas cálidos de baja altura como en zonas de altiplano en Colombia, donde la temperatura ambiente más baja favorece el desempeño térmico del equipo. El autoconsumo nocturno es inferior a 1 W, lo que evita un gasto energético innecesario cuando el sistema no está generando.

Protección integradaSPD tipo II en DC y tipo III en AC Colombia tiene una de las mayores densidades de descargas atmosféricas del mundo, y este inversor incorpora protección contra sobretensiones tanto en el lado de los paneles como en el de salida a red, reduciendo el riesgo de daño por rayos cercanos a la instalación.

• Entrada3 MPPT, 3 entradas DC Corriente máxima por MPPT de 20A, 16A y 16A según el modelo, con corriente de cortocircuito máxima de 30A, 25A y 25A.
• Salida230 Vac, 46 A máximo Rango de tensión de salida de 180 a 276 Vac y frecuencia de 50/60 Hz, con rango ajustable de 45 a 65 Hz.
• RefrigeraciónNatural, sin ventiladores Funciona en silencio, sin partes móviles que requieran mantenimiento por desgaste.
• ComunicaciónRS485 y Wi-Fi Monitoreo local o remoto mediante pantalla LCD, Bluetooth y aplicación móvil.
• ProteccionesMonitoreo de falla a tierra y de arreglo fotovoltaico Incluye protección contra polaridad inversa en DC y detección de isla.
• GabineteIP65, uso exterior Resiste humedad y polvo en instalaciones a la intemperie.

Especificaciones técnicas

Entrada (DC)

Tensión máxima de entrada	600 V
Tensión nominal de entrada	360 V
Tensión de arranque	90 V
Rango de tensión MPPT	80 V - 550 V
Número de seguidores MPPT	3
Número de entradas DC	3
Corriente máxima MPPT	20A/16A/16A
Corriente máxima de cortocircuito	30A/25A/25A

Salida (AC)

Potencia nominal de salida	10500 W
Potencia aparente máxima	10500 VA
Corriente máxima de salida	46 A
Tensión nominal de salida	L/N/PE, 230 Vac
Rango de tensión de salida	180 Vac - 276 Vac
Frecuencia nominal	50/60 Hz
Rango de frecuencia	45Hz-55Hz / 55Hz-65Hz
THDi	<3%
Factor de potencia	1 (ajustable +/-0.8)

Eficiencia y protecciones

Eficiencia máxima	98.1%
Eficiencia europea	97.3%
Protección contra polaridad inversa DC	Sí
Protección anti-isla	Sí
Protección de corriente de fuga	Sí
Monitoreo de falla a tierra	Sí
Monitoreo de falla de arreglo fotovoltaico	Sí
Interruptor DC	Sí
SPD	PV: tipo II, AC: tipo III

Datos generales

Rango de temperatura ambiente	-30°C a +60°C
Autoconsumo nocturno	<1 W
Topología	Transformerless
Grado de protección	IP65
Rango de humedad relativa permitida	0-100%
Altitud máxima de operación	4000 m
Refrigeración	Natural
Dimensiones (An×Al×Prof)	468 × 380 × 187 mm
Peso	18.5 kg
Pantalla	LCD, Bluetooth y app
Comunicación	RS485/Wi-Fi

10

Años

Garantía del fabricante SOFAR respalda este inversor con garantía de fábrica sobre defectos de materiales y fabricación, sujeta a las condiciones del certificado de garantía.

Preguntas frecuentes

¿Este inversor sirve para instalaciones monofásicas de 220V en Colombia?

Sí, trabaja en fase dividida con salida L/N/PE a 230 Vac y un rango de tensión de salida de 180 a 276 Vac, compatible con las redes monofásicas usadas en el país.

¿Cuántos strings de paneles puedo conectar?

Tiene 3 entradas DC, una por cada seguidor MPPT, lo que permite conectar hasta 3 strings independientes con distinta orientación o número de paneles.

¿Necesita mantenimiento por los ventiladores de refrigeración?

No, su refrigeración es natural y no incluye ventiladores, por lo que no hay partes móviles que revisar por desgaste.

¿Puedo monitorear el inversor de forma remota?

Sí, cuenta con comunicación RS485 y Wi-Fi, además de pantalla LCD y conexión Bluetooth con aplicación móvil para monitoreo local o remoto.

¿Qué protección tiene contra descargas eléctricas atmosféricas?

Incluye protección contra sobretensiones (SPD) tipo II en el lado DC y tipo III en el lado AC, relevante dado que Colombia tiene una de las mayores densidades de rayos del mundo.

¿A qué altitud puede instalarse este inversor?

Su altitud máxima de operación es de 4000 msnm, lo que cubre ciudades de altiplano como Bogotá sin afectar su funcionamiento.

¿Qué módulos fotovoltaicos son compatibles con este inversor?

Es compatible con módulos de 500 W o más, lo que permite diseñar arreglos con paneles de alta potencia actuales.

¿El inversor puede instalarse a la intemperie?

Sí, tiene un grado de protección IP65 que lo protege del polvo y del agua en instalaciones exteriores.

• SOFAR es una marca líder mundial en soluciones de inversores fotovoltaicos, inversores híbridos y almacenamiento de energía.
• Solartex Colombia distribuye e importa equipos SOFAR con despacho a todo el territorio nacional.
• Producto elegible para la exención de IVA de la ley 1715 de 2014 por tratarse de equipo de generación con energías renovables.
