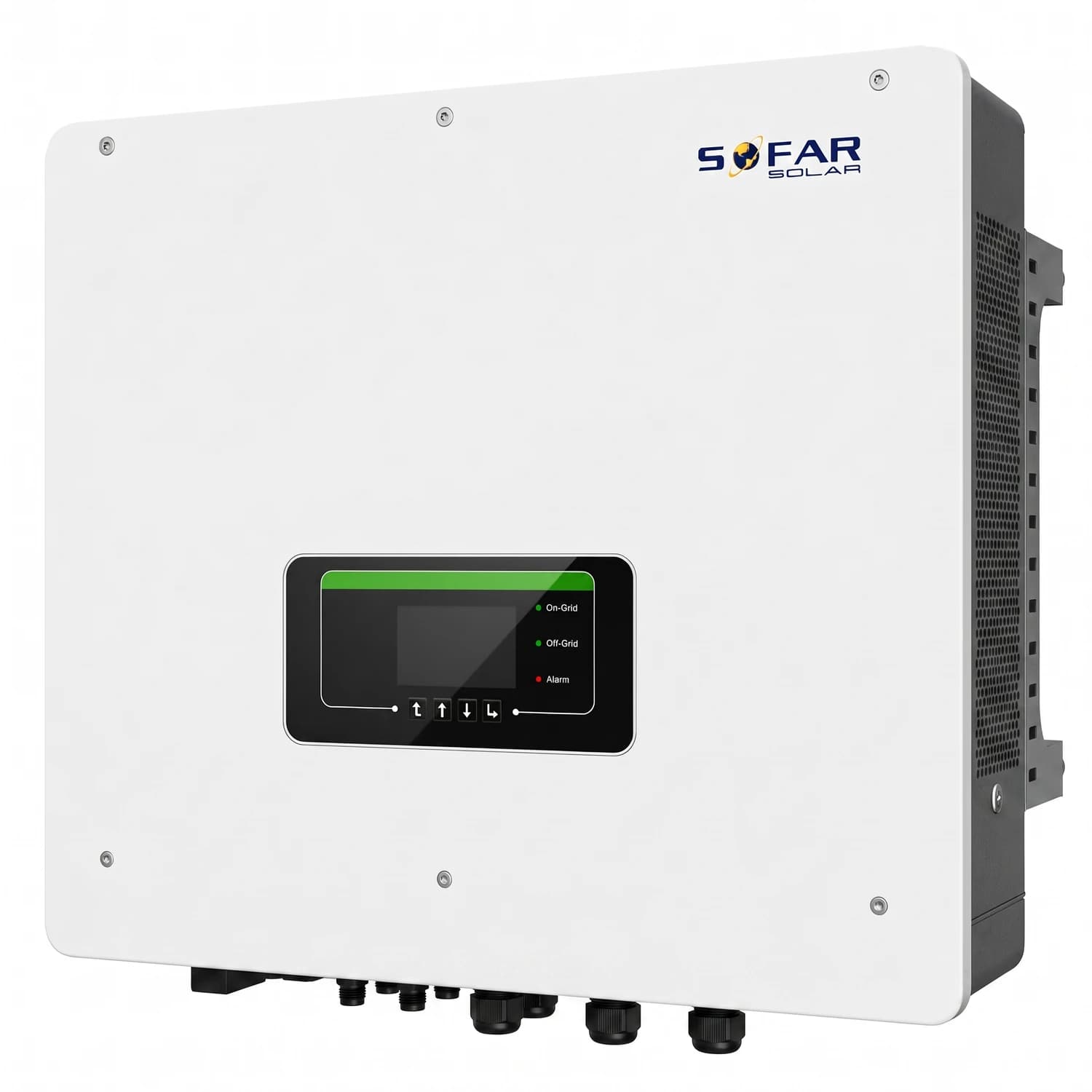

Inversor hibrido on grid trifasico HYD 10KTL-3PH Sofar

SOFAR - serie HYD 3PH

Inversor híbrido trifásico 10kW con 2 MPPT y hasta 2 entradas de batería

Autoconsumo, inyección a red y respaldo con baterías, todo en un mismo equipo.

El HYD 10KTL-3PH-A es un inversor híbrido trifásico pensado para residencias grandes, comercios o pequeña industria que necesitan generar, almacenar e inyectar energía solar en un solo equipo. Trabaja en modo on-grid y off-grid, con salida trifásica que soporta cargas desbalanceadas, y admite baterías de litio o plomo-ácido en un rango de tensión de 180V a 800V. Su protección IP65 permite instalarlo en exteriores sin gabinete adicional.

• Potencia nominal de 10.000 W
• 2 MPPT independientes, hasta 15.000 Wp de PV
• 2 entradas de batería, 10.000 W de carga/descarga
• Grado de protección IP65 para exteriores
• Eficiencia máxima de 98,2%
• Comunicación RS485, CAN, WiFi (Ethernet/4G opcional)

10 kW

Potencia nominal de salida on-grid y off-grid

2

Entradas MPPT independientes

800 V

Tensión máxima de trabajo con batería

98,2 %

Eficiencia máxima

IP65

Grado de protección para instalación en exteriores

Dos modos de operación, un solo equipo

El HYD 10KTL-3PH-A cambia entre modo conectado a red y modo aislado sin depender de un inversor adicional. En on-grid, inyecta hasta 10.000 W de potencia apparente a la red trifásica de 230V/400V y toma hasta 10.000 W desde la red cuando la generación no alcanza. En off-grid, entrega la misma potencia nominal a cargas conectadas directamente, con capacidad de soportar picos de hasta 20.000 VA durante 60 segundos, útil para arranque de motores o equipos con demanda instantánea alta.

Sus dos entradas de MPPT trabajan de forma independiente, cada una con hasta 25A de corriente máxima, lo que permite orientar los paneles en dos ángulos distintos sin perder rendimiento. La configuración con dos entradas de batería (CAN, RS485) facilita instalaciones que necesitan mayor capacidad de almacenamiento sin cambiar de inversor.

Respaldo confiableFunciona sin red y sin sol Con baterías conectadas, el inversor mantiene el suministro incluso durante cortes prolongados de red, algo relevante en las zonas no interconectadas y en zonas rurales de Colombia donde la red presenta cortes frecuentes.

• Entrada solar2 MPPT hasta 15.000 Wp Cada rastreador admite hasta 25A, con corriente de cortocircuito máxima de 30A por MPPT.
• Almacenamiento180V-800V, litio o plomo-ácido Compatible con bancos de batería de mayor tensión sin necesidad de convertidor adicional.
• Protección de intemperieIP65 Resiste polvo y chorros de agua, apto para exteriores en climas húmedos como el Pacífico y la costa Caribe.
• ComunicaciónRS485, CAN, WiFi Monitoreo de producción, consumo y estado de baterías desde la app o el portal de SOFAR.
• InstalaciónMontaje en pared Dimensiones de 586,6 x 515 x 261,2 mm y 37 kg de peso.
• Protecciones integradasAnti-isla, sobrecorriente, sobretensión Incluye detección de fallas de aislamiento y corriente residual.

Entrada DC (PV)

Potencia PV máxima recomendada	15.000 Wp (7.500Wp/7.500Wp)
Tensión máxima de entrada	1.000 V
Tensión de arranque	200 V
Rango de tensión MPPT	180V-960V
Número de MPPT	2
Corriente máxima por MPPT	25A
Corriente de cortocircuito máxima por MPPT	30A

Salida AC (on-grid)

Potencia nominal de salida	10.000 W
Potencia aparente nominal	10.000 VA
Corriente nominal de salida	14,5 A
Tensión nominal de red	3/N/PE, 230/400 Vac
Frecuencia nominal	50/60 Hz
Corriente máxima entregada a la red	16 A
Corriente máxima tomada de la red	29 A
Factor de potencia	1 (ajustable +/-0,8)

Parámetros de batería

Tipo de batería	Litio-ion y plomo-ácido
Rango de tensión	180V-800V
Canales de entrada de batería	2
Potencia máxima de carga/descarga	10.000 W
Corriente máxima de carga/descarga	50A (25A/25A)
Modo de comunicación BMS	CAN, RS485

Salida AC (off-grid)

Potencia nominal de salida	10.000 W
Corriente nominal de salida	14,5 A
Potencia aparente máxima de salida	11.000 VA
Potencia de pico, duración	20.000 VA, 60 s
Tiempo de conmutación	menor a 10 ms

Eficiencia y parámetros generales

Eficiencia máxima MPPT	99,9%
Eficiencia máxima	98,2%
Eficiencia europea	97,7%
Grado de protección	IP65
Rango de temperatura de operación	-30°C a 60°C
Humedad relativa	5%-95%
Altitud máxima de operación	menor a 2.000 m
Topología	Sin transformador
Dimensiones (An x Al x P)	586,6 x 515 x 261,2 mm
Peso	37 kg
Comunicación	RS485/CAN/WiFi, Ethernet/4G opcional

5

Años

Garantía del fabricante SOFAR Cobertura de 5 años sobre defectos de fabricación del inversor.

¿Este inversor funciona sin conexión a la red eléctrica?

Sí, el HYD 10KTL-3PH-A opera en modo off-grid entregando hasta 10.000 W de potencia nominal directamente a las cargas, con baterías como fuente de respaldo.

¿Qué tipo de baterías admite?

Admite baterías de litio-ion y de plomo-ácido, en un rango de tensión de 180V a 800V, con hasta 2 canales de entrada.

¿Cuántos MPPT tiene y para qué sirve tener dos?

Tiene 2 entradas MPPT independientes, cada una con hasta 25A de corriente. Esto permite conectar paneles con orientaciones o inclinaciones distintas sin que uno afecte el rendimiento del otro.

¿Se puede instalar a la intemperie?

Sí, cuenta con protección IP65, lo que le permite resistir polvo y chorros de agua sin gabinete adicional, adecuado para zonas húmedas como el Pacífico o la costa Caribe colombiana.

¿Qué potencia de paneles solares soporta?

Admite hasta 15.000 Wp de potencia fotovoltaica recomendada, repartidos en sus dos entradas MPPT (7.500 Wp cada una).

¿Cómo se monitorea el sistema?

A través de RS485, CAN o WiFi (con Ethernet o 4G opcionales), conectando el inversor a la app o el portal de monitoreo de SOFAR para ver producción, consumo y estado de las baterías.

¿Qué protecciones incluye contra fallas eléctricas?

Incluye protección anti-isla, protección contra sobrecorriente y sobretensión de salida, detección de fallas de aislamiento y detección de corriente residual.

¿Qué garantía tiene el equipo?

El fabricante SOFAR cubre este inversor con 5 años de garantía por defectos de fabricación.

• SOFAR es un fabricante especializado en inversores solares e híbridos con presencia global.
• En Solartex encuentras el HYD 10KTL-3PH-A con despacho a todo el territorio nacional.
• Equipos elegibles bajo la Ley 1715 de 2014 para exención de IVA en generación con energías renovables.
