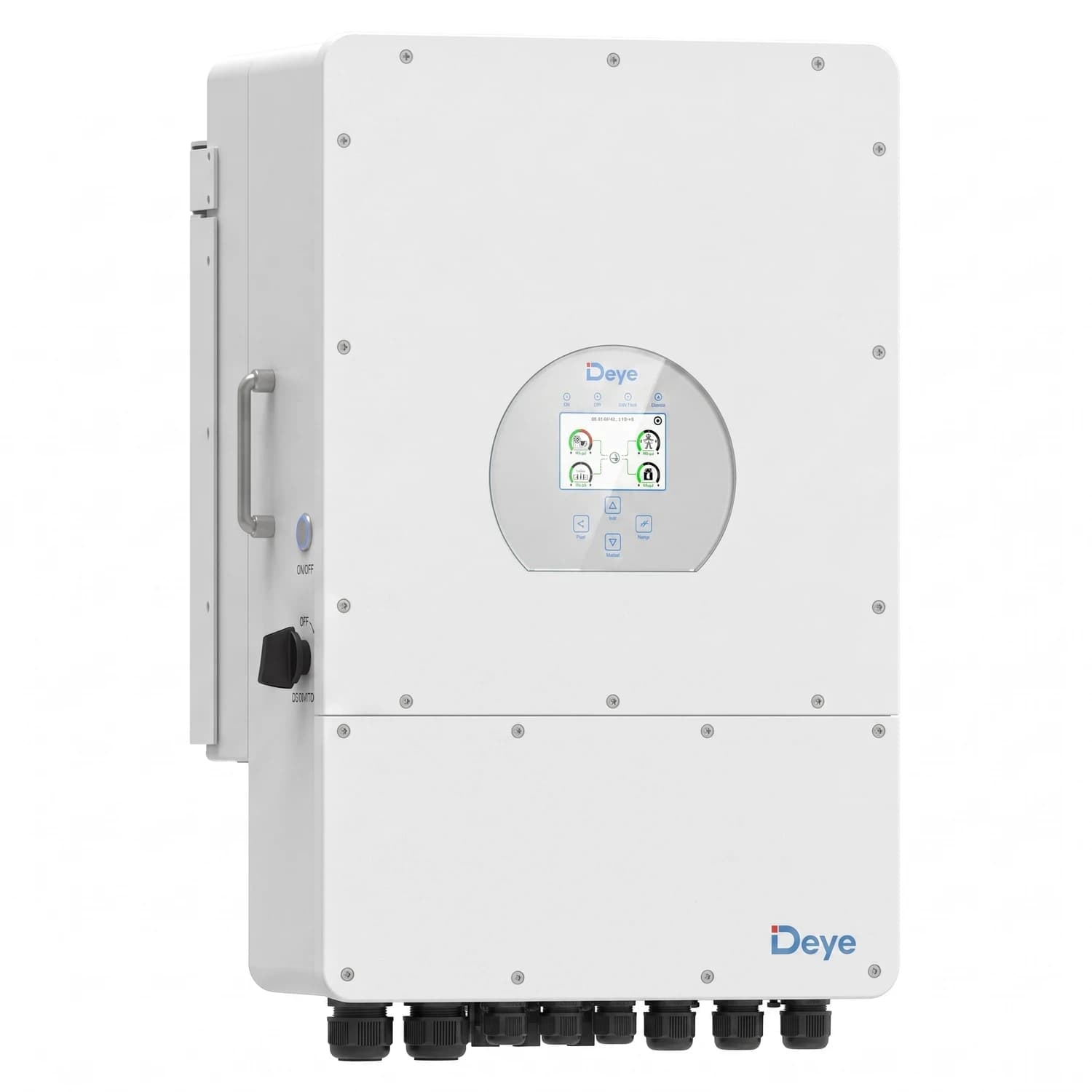

Inversor híbrido on grid trifásico 12kW SUN-12K-SG04LP3-EU-AM2-LV Deye

Deye - línea SG04LP3-EU-AM2-LV

Inversor híbrido trifásico 12000W 127V/220V que carga a 240A y opera on-grid u off-grid

Un solo equipo para autoconsumo, respaldo y despacho de batería, con salida trifásica desbalanceada.

El SUN-12K-SG04LP3-EU-AM2-LV es un inversor híbrido trifásico de 12 kW pensado para instalaciones residenciales e industriales que necesitan sincronizarse con la red y también funcionar de forma aislada. Trabaja con batería de 48V (rango 40-60V) de plomo-ácido o litio, con corriente de carga y descarga de hasta 240A, y acepta hasta 15600W de entrada fotovoltaica repartidos en dos MPPT. Permite conectar hasta 10 unidades en paralelo, sumar energía de un generador diésel y hacer acople DC o AC para retrofit de sistemas solares existentes.

• Potencia de salida de 12000W
• Corriente de carga/descarga de hasta 240A
• Operación on-grid y off-grid
• Batería de 48V, plomo-ácido o litio
• Grado de protección IP65
• Hasta 10 unidades en paralelo

12000 W

Potencia de salida AC nominal

240 A

Corriente máxima de carga y descarga de batería

15600 W

Potencia máxima de entrada fotovoltaica

97,6 %

Eficiencia máxima

65 IP

Grado de protección contra polvo y agua

Este inversor está diseñado para dar soporte trifásico completo con salida 127V/220V o 133V/230V, lo que lo hace compatible con las configuraciones de red que se usan en distintas instalaciones de Colombia. Su diseño con transformador de aislamiento y protección IP65 permite instalarlo a la intemperie, incluso en zonas con humedad alta como la costa Caribe o el Pacífico colombiano, donde la corrosión y el ingreso de agua son un problema frecuente para equipos con menor grado de protección.

La posibilidad de operar en modo off-grid y de aceptar energía de un generador diésel lo vuelve una opción sólida para zonas no interconectadas del territorio nacional, donde la red no llega o los cortes son habituales. El acople DC y AC permite además sumarlo a un sistema solar ya instalado sin tener que reemplazar los paneles existentes, y el paralelismo de hasta 10 unidades da margen para escalar la potencia total del proyecto sin cambiar de equipo.

Salida trifásica flexible100% de desbalance permitido por fase Cada fase puede entregar hasta el 100% de la carga de forma independiente, con salida máxima de hasta el 50% de la potencia nominal por fase, lo que facilita alimentar cargas monofásicas distribuidas de forma desigual entre las tres fases.

• Carga de batería240A máximo Corriente de carga y descarga para la variante de 12kW, con curva de 3 etapas y equalización, y adaptación automática al BMS en baterías de litio.
• Entrada fotovoltaica2 MPPT Rango de operación de 200 a 650V, con tensión de arranque de 160V y hasta 15600W de potencia DC máxima admitida.
• ParalelismoHasta 10 unidades Soporta operación en paralelo tanto on-grid como off-grid, además de múltiples baterías en paralelo.
• Retrofit de instalacionesAcople DC y AC Se integra a un sistema solar existente sin necesidad de cambiar el arreglo fotovoltaico ya instalado.
• Programación horaria6 franjas de carga/descarga Permite definir hasta seis periodos distintos para cargar o descargar la batería según la tarifa o el uso del sistema.
• Respaldo con generadorCarga desde diésel Puede almacenar energía proveniente de un generador diésel cuando la generación solar no es suficiente.

Entrada de batería

Tipo de batería	Plomo-ácido o litio
Rango de voltaje de batería	40-60 V
Corriente máxima de carga	240 A
Corriente máxima de descarga	240 A
Curva de carga	3 etapas / equalización
Estrategia de carga para litio	Adaptación automática al BMS

Entrada fotovoltaica

Potencia DC máxima	15600 W
Voltaje PV nominal	550 V (rango 160-800 V)
Voltaje de arranque	160 V
Rango de voltaje MPPT	200-650 V
Corriente de entrada PV	26+13 A
Corriente máxima de cortocircuito (Isc)	39+19,5 A
Número de MPPT	2
Strings por MPPT	2+1

Salida de corriente alterna

Potencia activa nominal AC	12000 W
Potencia aparente máxima AC	12000 VA
Corriente nominal AC	31,5/30,1 A
Corriente máxima AC	31,5/30,1 A
Máxima corriente de paso continuo (red a carga)	45 A
Potencia pico off-grid	2 veces la potencia nominal, 10 s
Voltaje/rango de entrada y salida	127V/220V, 133V/230V, 0,85Un-1,1Un
Frecuencia de red/rango	50 Hz (45-55), 60 Hz (55-65)
Forma de conexión a red	3L+N+PE

Eficiencia y protecciones

Eficiencia máxima	97,6%
Eficiencia europea	97,0%
Eficiencia MPPT	>99%
Distorsión armónica total (THDi)	<3% de la potencia nominal
Nivel de protección contra sobretensión	Tipo II (DC), tipo II (AC)

Datos generales

Rango de temperatura de operación	-40°C a +60°C, con derrateo sobre 45°C
Humedad ambiental permitida	0-100%
Altitud permitida	2000 m
Ruido	≤55 dB
Grado de protección IP	IP65
Tipo de refrigeración	Aire, inteligente
Dimensiones (An x Al x Prof)	422 x 658 x 254 mm
Peso	38 kg
Interfaz de comunicación	RS485/RS232/CAN
Modo de monitoreo	GPRS/WiFi/Bluetooth/4G/LAN (opcional)

5/10

Años

Garantía del fabricante El periodo de garantía depende del lugar final de instalación del inversor; consulta la política de garantía vigente para el detalle según sitio de instalación.

¿Este inversor puede trabajar sin conexión a la red eléctrica?

Sí, el SUN-12K-SG04LP3-EU-AM2-LV opera tanto en modo on-grid como off-grid, y puede además recibir energía de un generador diésel para complementar la carga de batería cuando la generación solar no alcanza.

¿Qué tipo de batería necesita y qué voltaje maneja?

Trabaja con baterías de plomo-ácido o litio en un rango de 40 a 60V (nominal 48V), con corriente de carga y descarga de hasta 240A y adaptación automática al BMS cuando la batería es de litio.

¿Se puede instalar en un sistema solar que ya tengo funcionando?

Sí, admite acople DC y AC, lo que permite integrarlo a un arreglo fotovoltaico o a un inversor existente sin necesidad de reemplazar los paneles ya instalados.

¿Cuántos equipos se pueden conectar en paralelo?

Hasta 10 unidades, tanto en operación conectada a red como en modo aislado, y soporta además múltiples baterías en paralelo.

¿Puede instalarse a la intemperie?

Sí, tiene grado de protección IP65, lo que le permite resistir polvo y agua en instalaciones exteriores, incluyendo zonas de alta humedad como la costa Caribe o el Pacífico colombiano.

¿Con qué tensión de red es compatible en Colombia?

Su salida es de 127V/220V o 133V/230V en configuración trifásica (3L+N+PE), con un rango admitido de 0,85 a 1,1 veces el voltaje nominal, lo que cubre las tensiones habituales de instalaciones locales.

¿Cuántos paneles solares puedo conectar?

Acepta hasta 15600W de potencia DC en dos MPPT, con rango de voltaje de 200 a 650V y hasta 3 strings distribuidos entre los dos rastreadores (2+1), según el diseño del arreglo.

¿Qué garantía tiene el equipo?

La garantía es de 5 o 10 años según el sitio final de instalación del inversor; el periodo exacto depende de la política de garantía vigente para esa ubicación.

• Marca Deye, fabricante especializado en inversores híbridos y de string
• Diseño con transformador de aislamiento para mayor seguridad eléctrica
• Compatible con monitoreo remoto vía GPRS, WiFi, Bluetooth, 4G o LAN
• Despacho a todo el territorio nacional desde Solartex
