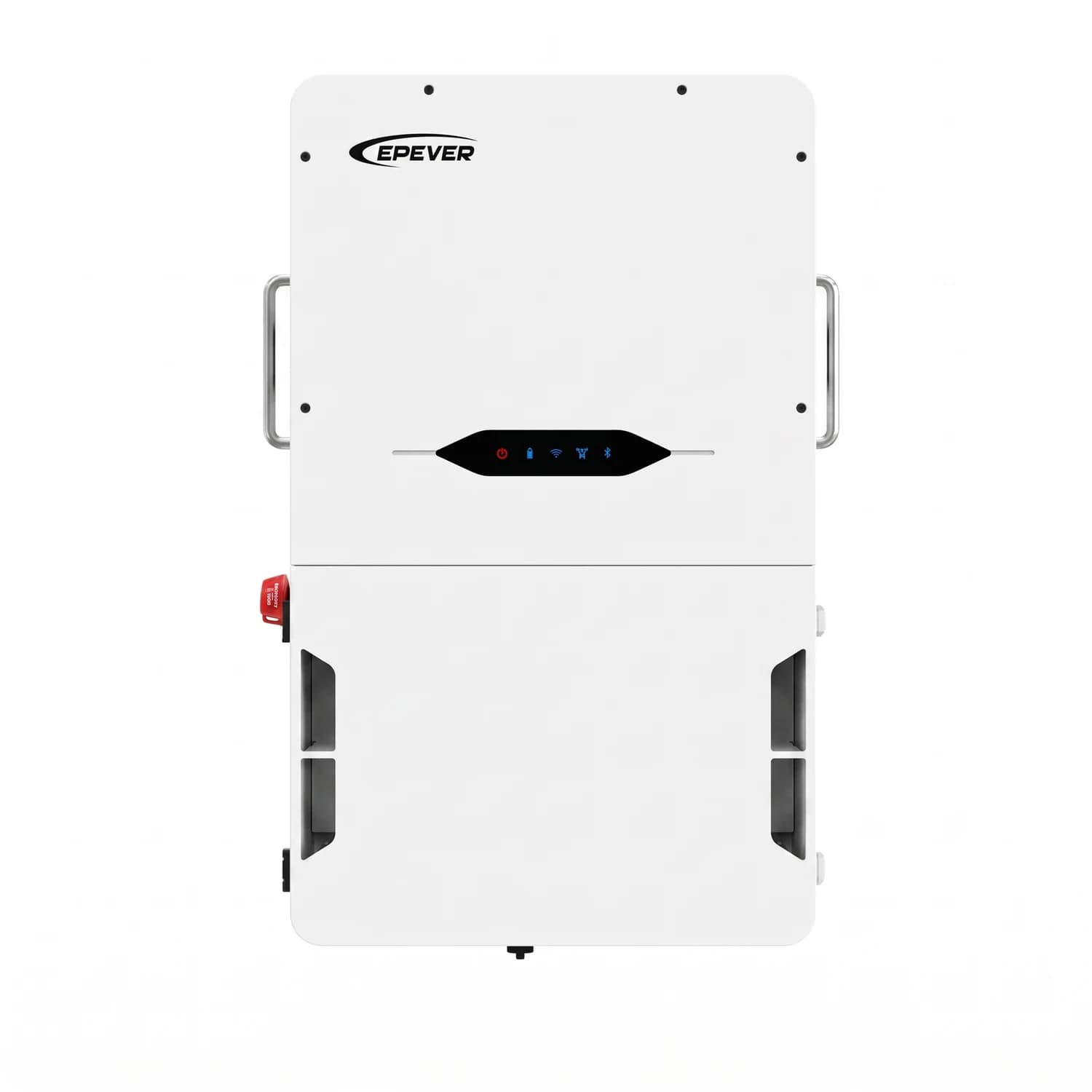

Inversor hibrido on grid fase dividida 6KW ELD10K Epever

EPEVER - Serie ELD

Inversor híbrido on-grid 10kW fase dividida con 4 MPPT y respaldo UPS en menos de 10 ms

Gestión inteligente de energía solar, batería y red para uso residencial y comercial

El ELD10K es un inversor híbrido on-grid de fase dividida (split phase) que integra almacenamiento en batería y exportación a red en un solo equipo. Durante el día reparte la energía del arreglo fotovoltaico entre cargas, baterías o exportación a la red; de noche o en horas pico, la batería toma el relevo sin interrupción perceptible. También puede cargar la batería directamente desde la red para tener respaldo disponible en cualquier momento.

Con 4 MPPT independientes y hasta 150% de sobredimensionamiento fotovoltaico, aprovecha arreglos solares más grandes que la potencia nominal del inversor. Su capacidad de operar hasta 6 unidades en paralelo lo hace escalable para proyectos que crecen por etapas.

• 10.000 VA de potencia on-grid
• 4 MPPT independientes, 500 VDC máximo
• Conmutación a respaldo en menos de 10 ms
• Sobredimensionamiento PV de hasta 150%
• SPD tipo II incorporado
• Paralelo de hasta 6 unidades

10.000 VA

Potencia aparente nominal on-grid

15.000 W

Potencia máxima de entrada PV

240 A

Corriente máxima de carga/descarga continua

4

MPPT independientes, 1 string cada uno

97,26 %

Eficiencia máxima

Un inversor pensado para maximizar el autoconsumo

El ELD10K trabaja con banco de batería de litio o plomo-ácido en un rango de 40 a 60 V (nominal 48/52 V), con carga en tres etapas o adaptación automática al BMS mediante comunicación RS485/CAN. Su corriente máxima de carga y descarga continua llega a 240 A, suficiente para bancos de batería de buen tamaño en instalaciones residenciales o comerciales.

En el lado fotovoltaico, los 4 MPPT independientes (1 string cada uno) admiten hasta 20 A por entrada y un voltaje máximo de 500 VDC, con rango de operación MPPT de 90 a 450 VDC. Esto permite conectar arreglos de distintas orientaciones o inclinaciones sin perder rendimiento, algo útil en techos con paneles distribuidos en varias aguas.

Respaldo sin corte perceptibleConmutación a batería en menos de 10 ms Ante una caída de red, el ELD10K transfiere la carga al banco de baterías en un tiempo de nivel UPS, lo que evita que equipos sensibles se reinicien o pierdan datos. En zonas rurales de Colombia con cortes frecuentes de red, esta transferencia rápida mantiene la operación de cargas críticas sin que el usuario note el cambio.

• Salida de fase dividida120V/240V split phase También opera en 120V/208V a 2 o 3 fases, compatible con instalaciones que combinan cargas de 110/120V y 220V.
• Protección integradaSPD tipo II Supresor de sobretensión incorporado, relevante en un país con alta densidad de descargas atmosféricas como Colombia.
• Grado de protecciónNEMA 3R Permite instalación en exteriores bajo cubierta parcial, con protección frente a lluvia y polvo.
• ParaleloHasta 6 unidades En modo on-grid u off-grid, con opción de banco de batería compartido o independiente por unidad.
• Cargas desbalanceadas100% en modo off-grid Soporta cargas monofásicas repartidas de forma desigual entre las dos fases sin restricción.
• Arranque de generador2 hilos, integrado Conexión directa a un generador como respaldo adicional ante interrupciones prolongadas.

Sobrecarga y potencia pico

Capacidad de sobrecarga del ELD10K

Condición	Valor
Sobrepotencia 1,5x	60 segundos
Sobrepotencia 2x	10 segundos
Pico 1,25x potencia nominal	300 segundos

Datos de entrada de batería

Batería - ELD10K

Tipo de batería	Litio / plomo-ácido
Rango de voltaje / voltaje nominal	40V-60V / 48-52V
Modo de carga	Tres etapas o adaptación automática a BMS
Corriente máxima de carga/descarga continua	240 A
Comunicación con BMS	RS485 / CAN

Datos de entrada fotovoltaica

PV - ELD10K

Potencia máxima de entrada	15.000 W
Voltaje máximo de entrada	500 VDC
Rango de operación MPPT	90-450 VDC
Voltaje de arranque	100 VDC
Voltaje nominal de entrada	300 VDC
Corriente máxima por MPPT	20 A
Corriente de cortocircuito por MPPT	25 A
Número de MPPT / strings por MPPT	4/1

Salida AC on-grid y back-up

Salida AC - ELD10K

Potencia aparente nominal on-grid	10.000 VA
Voltaje de salida nominal	120V/240V split phase; 120V/208V 2/3 fases
Frecuencia nominal	50/60 Hz
Corriente máxima de salida a red	41,6 A
Corriente máxima desde red	80 A
Factor de potencia	0,99 (ajustable 0,8 leading a 0,8 lagging)
Distorsión armónica máxima (THD)	Menor a 3%
Potencia aparente máxima de salida (back-up)	10.000 VA
Tiempo de conmutación	Menor a 10 ms

Ambiente y protecciones

Ambiente y protecciones - ELD10K

Temperatura de operación	-25°C a 60°C (derating sobre 45°C)
Humedad relativa	5% a 95%
Altitud máxima	4.000 m (derating sobre 2.000 m)
Grado de protección	NEMA 3R
Ruido	Menor a 60 dB
Protección de sobretensión (SPD)	DC tipo II / AC tipo III
Dimensiones (L×W×D)	840 × 513 × 283 mm
Peso	53 kg

5

Años

Garantía del fabricante EPEVER respalda el ELD10K con 5 años de garantía, respaldados además por certificaciones internacionales como IEEE1547, UL1741SB y UL1998, y por cumplimiento del RETIE para instalación en Colombia.

¿El ELD10K funciona sin batería, solo conectado a la red?

Sí, puede operar en modo on-grid usando únicamente el arreglo fotovoltaico y la red, sin banco de batería instalado, aunque pierde la función de respaldo ante cortes.

¿Qué tipo de batería es compatible con este inversor?

Acepta baterías de litio o plomo-ácido en un rango de 40 a 60 V, con carga en tres etapas o adaptación automática al BMS de la batería vía RS485/CAN.

¿Cuántos paneles solares puedo conectar?

Con 4 MPPT independientes y hasta 15.000 W de entrada fotovoltaica (150% de la potencia nominal), el arreglo se dimensiona según la corriente máxima de 20 A por MPPT y el voltaje máximo de 500 VDC.

¿Puedo instalar varios ELD10K trabajando juntos?

Sí, admite hasta 6 unidades en paralelo, tanto en modo on-grid como off-grid, con banco de batería independiente o compartido entre las unidades.

¿Qué tan rápido pasa a modo respaldo si se corta la red?

La conmutación a batería toma menos de 10 ms, un tiempo de nivel UPS que evita que equipos sensibles se apaguen o reinicien.

¿Se puede instalar a la intemperie?

Cuenta con grado de protección NEMA 3R, apto para exteriores con cubierta parcial que lo proteja de lluvia directa.

¿Qué protección trae contra descargas eléctricas?

Incluye SPD (supresor de sobretensión) tipo II en el lado de corriente continua y tipo III en el lado de corriente alterna, integrado de fábrica.

¿Cómo se monitorea el inversor?

Tiene display LCD/LED integrado y se puede monitorear de forma remota mediante WiFi o Bluetooth externo desde una aplicación móvil.
