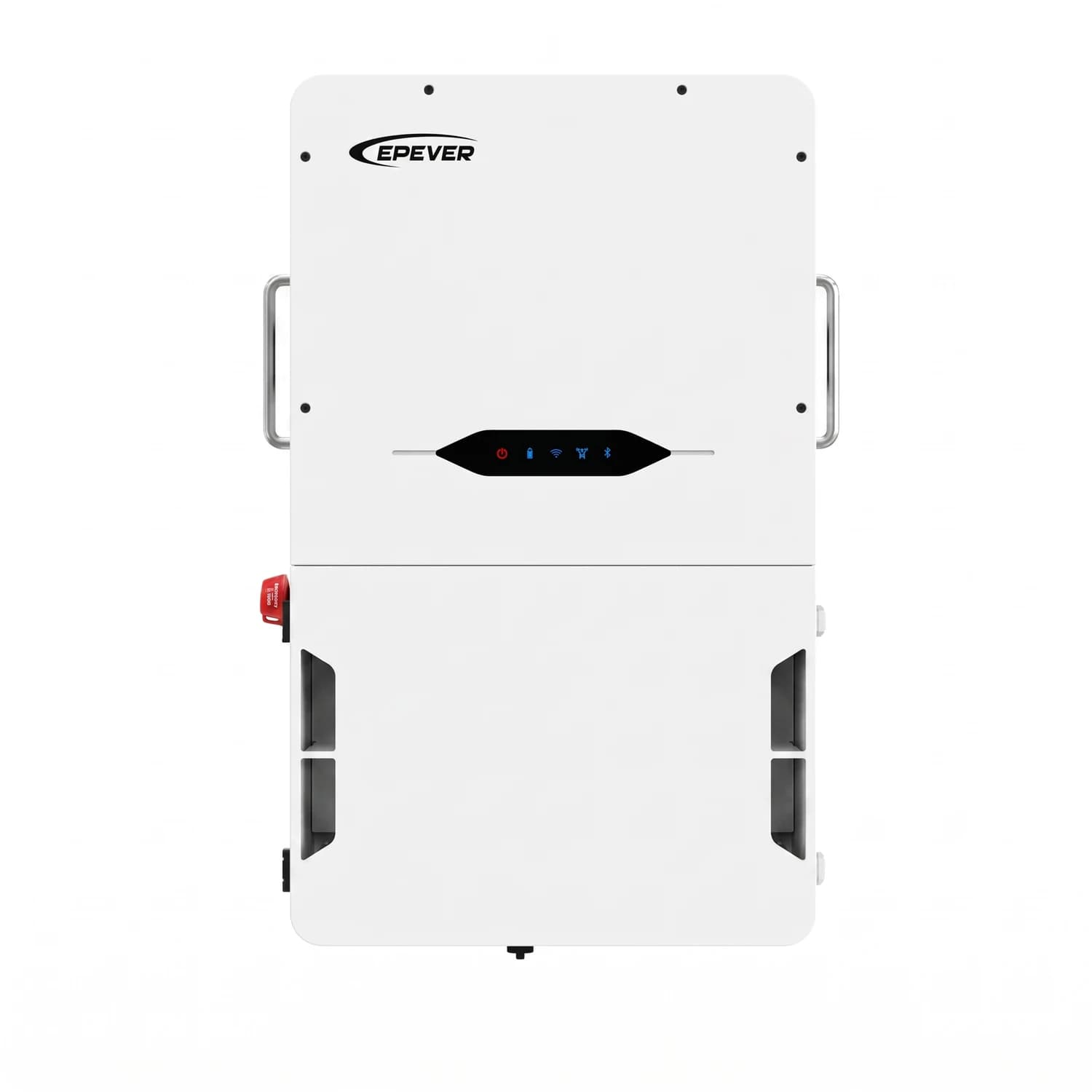

Inversor hibrido on grid fase dividida 12KW ELD12K Epever

EPEVER - Serie ELD

Inversor híbrido on-grid 12 kW fase dividida con 4 MPPT y respaldo de 12000VA

Gestión inteligente de energía solar, batería y red para proyectos residenciales y comerciales

El ELD12K es un inversor híbrido on-grid de 12 kW en fase dividida (split phase) pensado para sistemas de autoconsumo con respaldo de batería. Permite usar la energía solar en el momento que se genera, cargar el banco de baterías o exportar el excedente a la red, y por la noche descarga la batería para mantener el suministro. Con 4 MPPT independientes admite un sobredimensionamiento de PV de hasta el 150%, y su conmutación a modo respaldo en menos de 10 ms lo hace apto para cargas críticas.

• Potencia PV máxima 18000 W con 150% de sobredimensionamiento
• 4 MPPT independientes, 20 A por entrada
• Salida en fase dividida 120/240V y 120/208V 2/3 fases
• Respaldo de hasta 12000 VA con conmutación menor a 10 ms
• Hasta 6 unidades en paralelo, on-grid y off-grid
• SPD tipo II integrado y protección IP NEMA 3R

12 kW

Potencia nominal de salida a red

18000 W

Potencia máxima de entrada PV

4 MPPT

Entradas independientes, 20 A cada una

97.26 %

Eficiencia máxima

<10 ms

Tiempo de conmutación a respaldo

El ELD12K trabaja con banco de baterías de litio o plomo-ácido en un rango de 40 a 60 V (nominal 48/52 V), con carga en tres etapas o adaptación automática al BMS mediante comunicación RS485/CAN. Su corriente máxima de carga y descarga llega a 275 A, y soporta hasta el 100% de cargas desbalanceadas en modo off-grid, algo que pesa en instalaciones donde no todos los circuitos consumen parejo.

La entrada PV admite hasta 500 VDC con un rango de operación MPPT de 90 a 450 VDC, arranque desde 100 VDC. Con 4 strings independientes de 20 A cada uno, el inversor tolera diferencias de orientación o sombreado entre paneles sin que un string limite a los demás, lo que facilita el diseño en techos con varias caras o con obstáculos parciales.

Gestión inteligenteExportación cero y límite de inyección a red El ELD12K permite configurar exportación cero o un límite de potencia de inyección, útil en predios donde la red no admite excedentes o donde el contrato de conexión así lo exige.

• ParalelismoHasta 6 unidades Trabaja en paralelo tanto on-grid como off-grid, con banco de batería independiente o compartido entre unidades.
• Factor de potencia0.99 ajustable Rango ajustable de 0.8 en adelanto a 0.8 en atraso, para cumplir requisitos de la red local.
• Interfaces inteligentesGenerador, carga y acoplamiento AC Conexión para generador, gestión de carga inteligente (smart load) y acople en corriente alterna con inversores fotovoltaicos on-grid existentes.
• Protecciones integradasSPD tipo II en DC Supresor de sobretensión integrado, relevante en Colombia por la alta densidad de descargas atmosféricas del territorio.
• Arranque de generador2 hilos, integrado Arranque automático de planta eléctrica mediante conexión de 2 hilos sin controlador externo adicional.
• Monitoreo remotoWiFi / Bluetooth externo Portal de monitoreo vía WiFi o Bluetooth externo, con visualización en pantalla LCD/LED y aplicación móvil.

Protección y condiciones de operación

Especificaciones técnicas

Entrada fotovoltaica

Potencia máxima de entrada	18000 W
Voltaje máximo de entrada	500 VDC
Rango de operación MPPT	90 - 450 VDC
Voltaje de arranque	100 VDC
Voltaje nominal de entrada	300 V
Corriente máxima por MPPT	20 A
Corriente de cortocircuito por MPPT	25 A
Número de MPPT / strings por MPPT	4/1

Batería

Tipo de batería	Litio / plomo-ácido
Rango de voltaje / voltaje nominal	40 - 60 V (48/52 V)
Modo de carga	Tres etapas o adaptación automática a BMS
Corriente máxima de carga/descarga	275 A

Salida AC on-grid

Potencia aparente nominal a red	12000 VA
Voltaje nominal de salida	120/240V split phase, 120/208V 2/3 fases
Frecuencia nominal	50/60 Hz
Corriente máxima de salida a red	50 A
Corriente máxima desde red	80 A
Factor de potencia	0.99 (ajustable 0.8 a 0.8)
Distorsión armónica máxima	<3%

Salida AC de respaldo

Potencia aparente máxima	12000 VA
Potencia pico	2 veces la nominal, 10 s
Corriente máxima de salida	50 A
Voltaje nominal de red	120/240V split phase, 120/208V 2/3 fases
Distorsión armónica de tensión	<3%
Tiempo de conmutación	<10 ms

Eficiencia

Eficiencia máxima	97.26%
Eficiencia máxima batería a AC	96.57%
Eficiencia MPPT	99.9%

Mecánicas y ambientales

Dimensiones (L×W×D)	840 × 513 × 283 mm
Peso	53 kg
Temperatura de operación	-25°C a 60°C (derrateo sobre 45°C)
Humedad relativa	5% a 95%
Altitud máxima	4000 m (derrateo sobre 2000 m)
Grado de protección	NEMA 3R
Ruido	<60 dB
Método de enfriamiento	Aire forzado inteligente
Montaje	Soporte de pared

Comunicación y monitoreo

Comunicación con BMS	RS485 / CAN
Comunicación con medidor	RS485
Comunicación con portal	WiFi / Bluetooth (externo)
Pantalla	LCD/LED y aplicación móvil

5

Años

Garantía del fabricante EPEVER respalda el ELD12K con 5 años de garantía de fábrica, respaldo importante en un equipo que opera de forma continua conectado a red y batería.

¿El ELD12K funciona con o sin conexión a la red eléctrica?

Sí, es un inversor híbrido on-grid: opera conectado a la red y también puede alimentar cargas críticas en modo respaldo con conmutación menor a 10 ms cuando la red falla.

¿Qué tipo de batería requiere?

Trabaja con banco de baterías de litio o plomo-ácido en un rango de 40 a 60 V, con voltaje nominal de 48 o 52 V, y se comunica con el BMS por RS485 o CAN para carga adaptativa.

¿Cuántos paneles solares soporta?

Admite hasta 18000 W de potencia fotovoltaica repartidos en 4 MPPT independientes de 20 A cada uno, con voltaje de entrada de hasta 500 VDC.

¿Se pueden conectar varios inversores en paralelo?

Sí, hasta 6 unidades en paralelo, tanto en modo on-grid como off-grid, con opción de banco de batería independiente o compartido entre las unidades.

¿Sirve para instalaciones sin exportación de energía a la red?

Sí, cuenta con función de exportación cero y límite de inyección configurable, útil cuando el operador de red no permite excedentes.

¿Qué protecciones eléctricas trae integradas?

Incluye SPD tipo II en DC, detección de resistencia de aislamiento PV, corriente residual, polaridad inversa, anti-isla, sobrecorriente, sobretensión AC y falla a tierra, con grado de protección NEMA 3R.

¿Dónde se puede instalar el equipo?

Es de montaje en pared y admite operación entre -25°C y 60°C, con derrateo por encima de 45°C, y funciona hasta 4000 metros de altitud con derrateo sobre los 2000 m.

¿Cuánto dura la garantía?

EPEVER ofrece 5 años de garantía de fábrica para el ELD12K.

• Marca EPEVER, especialista en electrónica de potencia solar
• Certificaciones IEEE1547, UL1741SB, UL1998 y RETIE
• Despacho a todo el territorio nacional
