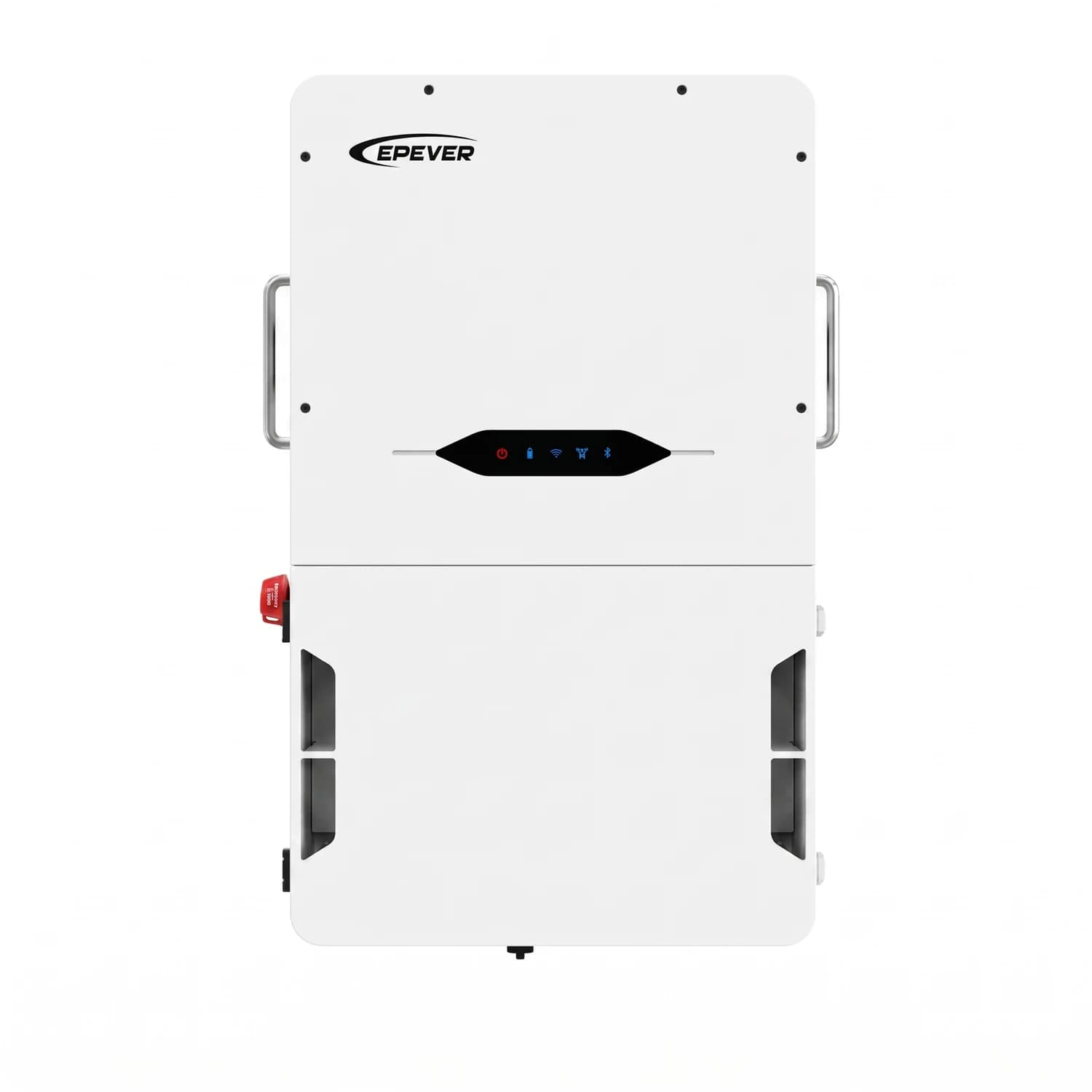

Inversor hibrido on grid fase dividida 12KW EHD12K Epever

EPEVER - serie EHD

Inversor híbrido de 12 kW y fase dividida que admite 18.000 W de paneles y conmuta a respaldo en menos de 10 ms

Autoconsumo, respaldo e inyección a la red en un solo equipo, con cuatro MPPT y banco de baterías de alto voltaje

El EHD12K resuelve las tres cosas que suelen pedir tres equipos distintos: aprovechar el sol durante el día, sostener la casa cuando se va la luz y entregar el excedente a la red. Entrega 12.000 W y acepta hasta 18.000 W de arreglo fotovoltaico repartidos en cuatro seguidores independientes, de modo que un techo con aguas hacia varios lados no obliga a igualar todas las cadenas. Trabaja con banco de litio de alto voltaje y conmuta a respaldo en menos de 10 milisegundos, tiempo por debajo de lo que aguanta una fuente conmutada. Pesa 45 kg y su gabinete NEMA 3R admite montaje a la intemperie protegida.

• 12.000 W de salida con 18.000 W de arreglo admitido
• 4 MPPT independientes, hasta 580 VDC de entrada
• Eficiencia máxima de 97,75%
• Transferencia a respaldo menor a 10 ms
• Salida 120/240 V en fase dividida
• Hasta 6 unidades en paralelo

12.000 W

Potencia nominal de salida

18.000 W

Arreglo fotovoltaico admitido

4 MPPT

Seguidores independientes

97,75 %

Eficiencia máxima

45 kg

Peso del equipo

Los 18.000 W de arreglo sobre 12.000 W de salida no son un error de dimensionamiento: son un 150% de sobredimensionamiento buscado. Un arreglo solo entrega su potencia de placa con el sol perpendicular y el panel frío, condiciones que se dan un rato al mediodía de un día despejado. Con más paneles instalados, las mañanas, las tardes y los días nublados dejan de ser horas perdidas, y el inversor recorta el excedente en el pico. En el altiplano, donde la temperatura ambiente baja mejora el rendimiento del panel, ese recorte aparece más seguido que en la costa.

Los cuatro seguidores independientes son la otra mitad del asunto. Cada uno busca su propio punto de máxima potencia, así que se pueden armar hasta cuatro grupos con distinta orientación, inclinación o sombreado sin que el más débil arrastre al resto. En techos reales -con aguas a dos o tres lados, un tanque que sombrea a media tarde, una ampliación posterior con paneles de otro modelo- esto es lo que separa un arreglo que rinde de uno que se iguala por abajo.

Respaldo realConmuta en menos de 10 milisegundos Es el dato que decide si el respaldo sirve. Una fuente conmutada de computador aguanta del orden de 20 ms sin reiniciarse, y el compresor de una nevera tampoco alcanza a notar el corte. Por debajo de esa cifra el paso a baterías no se percibe: las luces no parpadean y los equipos no se reinician.

• Entrada fotovoltaica580 VDC máximos Tensión alta de cadena, que permite series largas y menos corriente por el cable, con la caída de tensión que eso ahorra en tramos de techo a inversor.
• Corriente por cadena16 A Suficiente para paneles actuales de gran formato sin necesidad de doblar cadenas en paralelo.
• Banco de bateríasLitio de alto voltaje El banco se arma en serie hasta el rango de alta tensión, no con módulos de 48 V. Es la diferencia que hay que revisar antes de comparar precios con otro híbrido.
• Salida120/240 V fase dividida Entrega las dos tensiones a la vez, así que alimenta cargas de 120 V y equipos de 240 V desde el mismo inversor.
• CrecimientoHasta 6 en paralelo La instalación puede empezar con un equipo y sumar unidades por etapas sin reemplazar lo comprado.
• IntemperieGabinete NEMA 3R Admite montaje exterior protegido de lluvia directa, con rango de trabajo de -30°C a 60°C.

Cómo se usa

Modos de operación

Los tres modos y cuándo aplica cada uno

Conectado a la red	Autoconsume lo que genera y entrega el excedente, que se compensa en la factura bajo el esquema AGPE
Respaldo	Detecta la falla de red y pasa a baterías en menos de 10 ms, sin interrumpir las cargas
Aislado	Trabaja sin red disponible, alimentando la instalación desde el arreglo y el banco

Ficha técnica

Modelo	EHD12K (serie EHD: 6K, 8K, 10K y 12K)
Potencia nominal de salida	12.000 W
Potencia fotovoltaica máxima	18.000 W
Seguidores MPPT	4 independientes
Tensión fotovoltaica máxima	580 VDC
Corriente por cadena	16 A
Tensión de salida	120/240 V fase dividida (L1/L2/N/PE), 208 V en 2 o 3 fases
Frecuencia	50/60 Hz
Eficiencia máxima	97,75%
Eficiencia CEC	97,0%
Tiempo de transferencia	Menor a 10 ms
Operación en paralelo	Hasta 6 unidades
Grado de protección	NEMA 3R
Temperatura de trabajo	-30°C a 60°C
Dimensiones	238 x 513 x 737 mm
Peso	45 kg

2

Años

Garantía del fabricante EPEVER respalda el equipo contra defectos de fabricación en condiciones normales de uso. La instalación debe quedar conforme al RETIE para que la garantía se sostenga ante un reclamo.

¿Qué banco de baterías necesita este inversor?

Uno de litio de alto voltaje, armado en serie. No trabaja con bancos de 48 V: si ya tienes baterías de esa tensión hay que ir a un híbrido de la familia de 48 V. Es la diferencia que más se pasa por alto al comparar dos equipos de la misma potencia, y la que decide si el presupuesto sirve o hay que rehacerlo.

¿Puedo conectar 18.000 W de paneles a un inversor de 12.000 W?

Sí, y conviene hacerlo. Es un 150% de sobredimensionamiento previsto por el fabricante. El arreglo solo entrega su potencia de placa en condiciones ideales, así que con más paneles se aprovechan las mañanas, las tardes y los días nublados. En el pico del mediodía el inversor recorta lo que sobra.

¿Para qué sirven los 4 MPPT independientes?

Cada seguidor busca el punto de máxima potencia de su propia cadena, así que puedes tener hasta cuatro grupos con distinta orientación, inclinación o sombra sin que uno arrastre al resto. En un techo con aguas hacia varios lados, o con una zona que se sombrea en la tarde, es lo que evita perder generación en todo el arreglo.

¿Qué significa fase dividida y cuándo la necesito?

Entrega 120 y 240 V al mismo tiempo, con dos líneas y neutro. Sirve cuando la instalación tiene equipos de 240 V -motores, aires grandes, bombas- conviviendo con tomacorrientes e iluminación de 120 V. Si toda la carga es de 120 V monofásica, esta característica no aporta y hay equipos más simples.

¿Qué pasa cuando se va la luz?

Conmuta a respaldo en menos de 10 milisegundos y las cargas siguen andando sin reiniciarse. Cuando la red vuelve, retoma la operación conectada. También puede trabajar de forma permanentemente aislada si no hay red que respaldar.

¿Puedo instalarlo a la intemperie?

El gabinete es NEMA 3R, pensado para exterior con protección de lluvia directa, y trabaja entre -30°C y 60°C. Aun así conviene ubicarlo bajo alero o en un cuarto técnico ventilado: la temperatura alta sostenida recorta la vida de cualquier electrónica de potencia, y en la costa Caribe se suma la salinidad.

¿Puedo empezar con un equipo y ampliar después?

Sí, admite hasta 6 unidades en paralelo. Es la forma sensata de crecer cuando el consumo aumenta o cuando la instalación se hace por etapas, sin reemplazar el inversor que ya compraste.

¿Necesito protección adicional contra rayos?

Colombia está entre los países con mayor densidad de descargas del mundo, así que la protección es un tema real y no un extra. El equipo integra protección contra sobretensiones de maniobra y descargas indirectas; si la instalación tiene pararrayos cerca o está en zona de tormenta frecuente, el diseño puede exigir protección de clase superior en la acometida. Eso lo define quien firme la instalación bajo RETIE.
