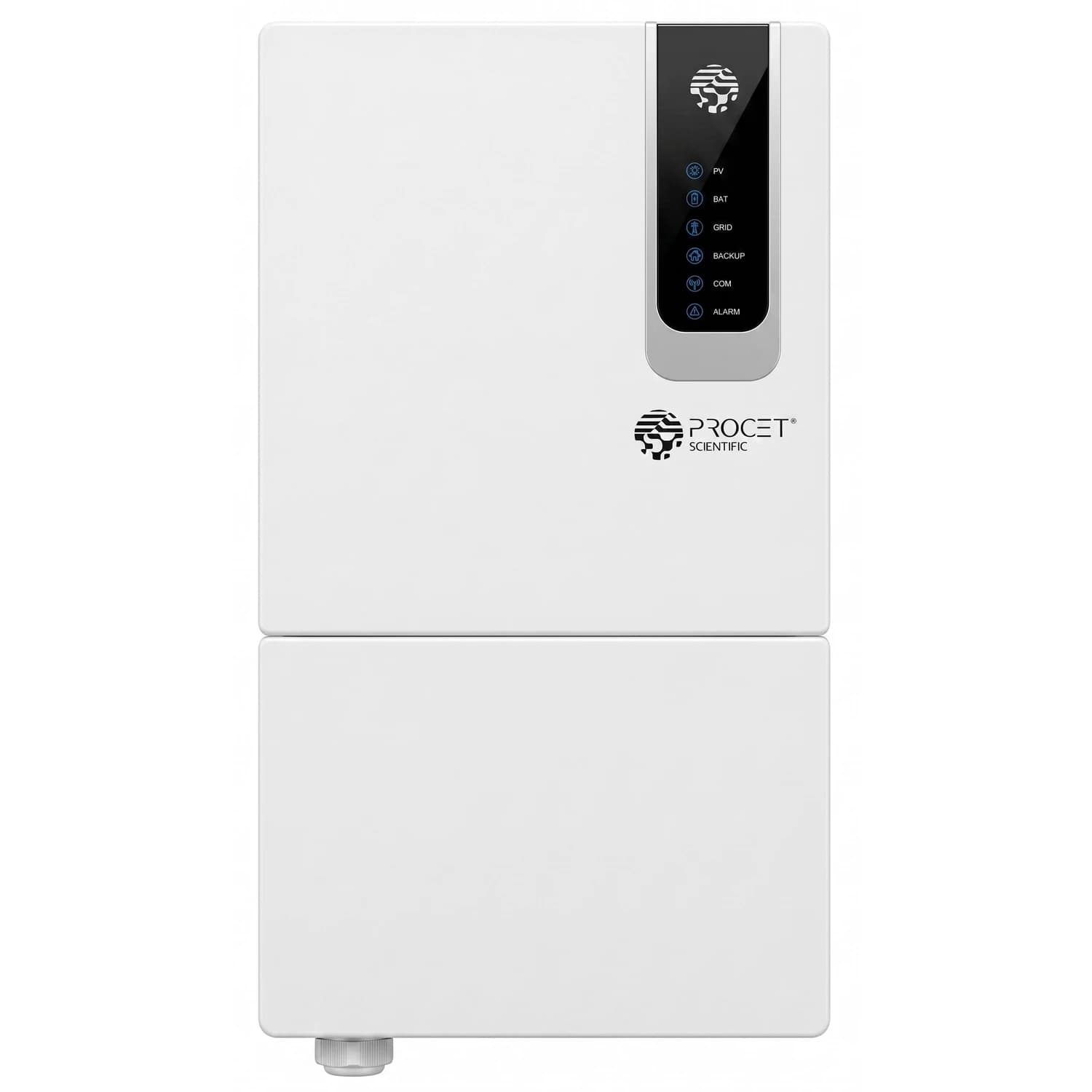

Inversor hibrido on grid 11.4kW fase dividida TOR-11.4-HB-UL PS

Procet Scientific - Serie TOR-HB

Inversor híbrido de fase dividida 11.4 kW con 3 MPPT y hasta 15.000 W de entrada fotovoltaica

Autoconsumo, respaldo y venta a red en un solo equipo para instalaciones residenciales y comerciales de alta demanda.

El TOR-11.4 KHB combina generación solar, banco de baterías y red eléctrica en un mismo circuito, con capacidad para entregar 11.400 W continuos en salida de respaldo. Sus 3 MPPT admiten sobredimensionamiento de hasta el 200 % frente a la potencia nominal, lo que reduce la cantidad de paneles inactivos en horas de baja radiación. Funciona en 120/240 V fase dividida, 208 V bifásico/trifásico o 230 V monofásico, y se puede apilar hasta en 9 unidades para escalar la potencia del sistema.

• 11.400 W de potencia de salida nominal en respaldo
• 3 MPPT con hasta 15.000 W de entrada fotovoltaica
• Batería de litio o plomo-ácido de 48 V (rango 40-64 V)
• Corriente máxima de carga/descarga de batería de 210 A
• Transición a respaldo en menos de 10 ms
• Apilable hasta 9 unidades en paralelo

11.4 kW

Potencia nominal de salida en respaldo

15.000 W

Potencia máxima de entrada fotovoltaica

3 MPPT

Seguidores independientes de máxima potencia

210 A

Corriente máxima de carga/descarga de batería

48 V

Voltaje nominal de banco de baterías

Este inversor está pensado para viviendas grandes, comercios y cargas exigentes que necesitan operar con energía solar, baterías y red simultáneamente. Su arquitectura de 3 MPPT con corriente de hasta 40 A por seguidor permite conectar paneles de alta potencia sin desaprovechar la generación en horas pico, y el sobredimensionamiento de hasta el 200 % da margen para ampliar el arreglo fotovoltaico sin cambiar el inversor.

El sistema de 48 V optimiza el rendimiento del banco de baterías y reduce las pérdidas por corriente en cables más largos, algo relevante en instalaciones que combinan techo y cuarto de baterías separados. La transición a modo respaldo en menos de 10 ms mantiene equipos sensibles funcionando sin corte perceptible durante los apagones, algo frecuente en zonas rurales de Colombia donde la red presenta caídas intermitentes.

Continuidad de servicioRespaldo de toda la casa con conexión de generador El TOR-11.4 KHB admite conexión directa a un generador de reserva y permite mantener el suministro de la vivienda completa durante cortes prolongados, sin depender únicamente de la carga del banco de baterías.

• Entrada solar3 MPPT independientes Hasta 40 A por seguidor y 15.000 W de potencia máxima de entrada, con sobredimensionamiento de hasta el 200 %.
• Banco de bateríasLitio o plomo-ácido de 48 V Rango de operación de 40 a 64 V y corriente máxima de carga/descarga de 210 A.
• Salida de respaldo11.400 W nominales Potencia pico de 20.000 VA durante 1 segundo para arranque de cargas exigentes.
• Seguridad eléctricaAFCI y disyuntor de CC integrados Interruptor de circuito de falla de arco y protección contra sobretensión tipo II en CC y tipo III en CA.
• ComunicaciónWifi y bluetooth incluidos Monitoreo y configuración remota de producción, consumo y estado del inversor desde la aplicación.
• EscalabilidadApilable hasta 9 unidades Permite crecer la potencia instalada sin reemplazar los equipos existentes.

Entrada fotovoltaica (PV)

Potencia máxima de entrada PV	15.000 W
Voltaje máximo PV	600 V
Voltaje de arranque	90 V
Rango de operación MPPT	70 V - 540 V
Corriente máxima de entrada por MPPT	40 A / 30 A / 30 A
Corriente de cortocircuito máxima por MPPT	40 A / 30 A / 30 A
Strings por MPPT	6 (2/2/2)
Número de MPPT	3

Batería

Tipo de batería	Litio o plomo-ácido
Voltaje nominal	48 V
Rango de voltaje	40 V - 64 V
Corriente máxima de carga/descarga	210 A / 210 A
Potencia máxima de carga/descarga	10.000 W / 10.000 W

Salida a red

Potencia nominal de salida CA	10.000 W
Potencia máxima aparente de salida	11.400 VA
Corriente nominal de salida	41.7 A
Corriente máxima de salida	47.5 A
Voltaje nominal de red	120/240 V (fase dividida) / 208 V (2/3 fases)
Frecuencia nominal	50 Hz / 60 Hz
Factor de potencia	> 0.99 a potencia nominal (ajustable 0.8 en adelanto - 0.8 en atraso)

Salida de respaldo (backup)

Potencia nominal de salida	10.000 W
Potencia máxima de salida (FP=1)	11.400 W
Corriente nominal de salida	41.7 A
Potencia pico (1 s)	20.000 VA
Voltaje nominal de salida	120/240 V (fase dividida) / 208 V (2/3 fases)
Tiempo de transferencia	< 10 ms (típico)

Protecciones y eficiencia

Eficiencia máxima (PV a CA)	98.0 %
Eficiencia máxima (batería a CA)	94.5 %
Eficiencia CEC	96.5 %
Protección contra sobretensión	Tipo II en CC, tipo III en CA
AFCI (falla de arco)	Sí
Disyuntor de CC integrado	Sí
Detección de resistencia de aislamiento	Sí
Protección de corriente de fuga	Sí
Categoría de protección	Clase I

Condiciones de instalación

Grado de protección	IP65 / NEMA 3R
Rango de temperatura de operación	-25 °C a 60 °C (con derateo sobre 45 °C)
Humedad relativa	0 a 100 %
Altitud máxima de operación	2.000 m
Refrigeración	Por ventilador
Montaje	Soporte de pared
Dimensiones (An x Al x Prof)	420 x 800 x 240 mm
Peso	40 kg
Comunicación	RS485/CAN (BMS), RS485 (medidor), wifi y bluetooth incluidos

5

Años

Garantía del fabricante Procet Scientific respalda el TOR-11.4 KHB con 5 años de garantía, respaldados por certificaciones UL 1741 / CSA C22.2 / UL 1699B, UL1741SB e IEEE1547:2018.

¿El IP65 permite instalar este inversor a la intemperie?

Sí, el grado de protección IP65/NEMA 3R permite montaje exterior, aunque el rango de temperatura de operación va de -25 °C a 60 °C, con reducción de potencia por encima de 45 °C, algo a considerar en el calor de la costa Caribe.

¿Cuántos paneles solares puedo conectar a este inversor?

El equipo admite hasta 15.000 W de potencia fotovoltaica máxima repartidos en 3 MPPT (6 strings en total, 2 por seguidor), lo que permite sobredimensionar el arreglo hasta el 200 % de la potencia nominal de salida.

¿Qué tipo de batería necesito para este inversor?

Trabaja con baterías de litio o plomo-ácido de 48 V nominales, en un rango de 40 a 64 V, con corriente máxima de carga y descarga de 210 A.

¿Puedo conectar varios inversores en paralelo?

Sí, el TOR-11.4 KHB es apilable hasta en 9 unidades para escalar la potencia total del sistema en instalaciones de mayor consumo.

¿Funciona durante un apagón?

Sí, cuenta con salida de respaldo de 11.400 W nominales y transición automática en menos de 10 ms, además de conexión para generador de reserva si se necesita respaldo de toda la vivienda.

¿Con qué voltajes de red es compatible?

Opera en 120/240 V fase dividida, 208 V en configuración bifásica o trifásica, y 230 V monofásico, lo que cubre distintos esquemas de conexión usados en instalaciones residenciales y comerciales.

¿Cómo se monitorea el sistema?

Incluye comunicación por wifi y bluetooth para ver producción, consumo y estado del inversor desde la aplicación, además de puertos RS485/CAN para integración con BMS y medidores externos.

• Distribuido en Colombia por Solartex, con despacho a todo el territorio nacional.
• Equipo de generación eléctrica con energías renovables, dentro del beneficio de exclusión de IVA de la Ley 1715 de 2014.
• Soporte técnico para dimensionamiento de arreglo fotovoltaico y banco de baterías.
