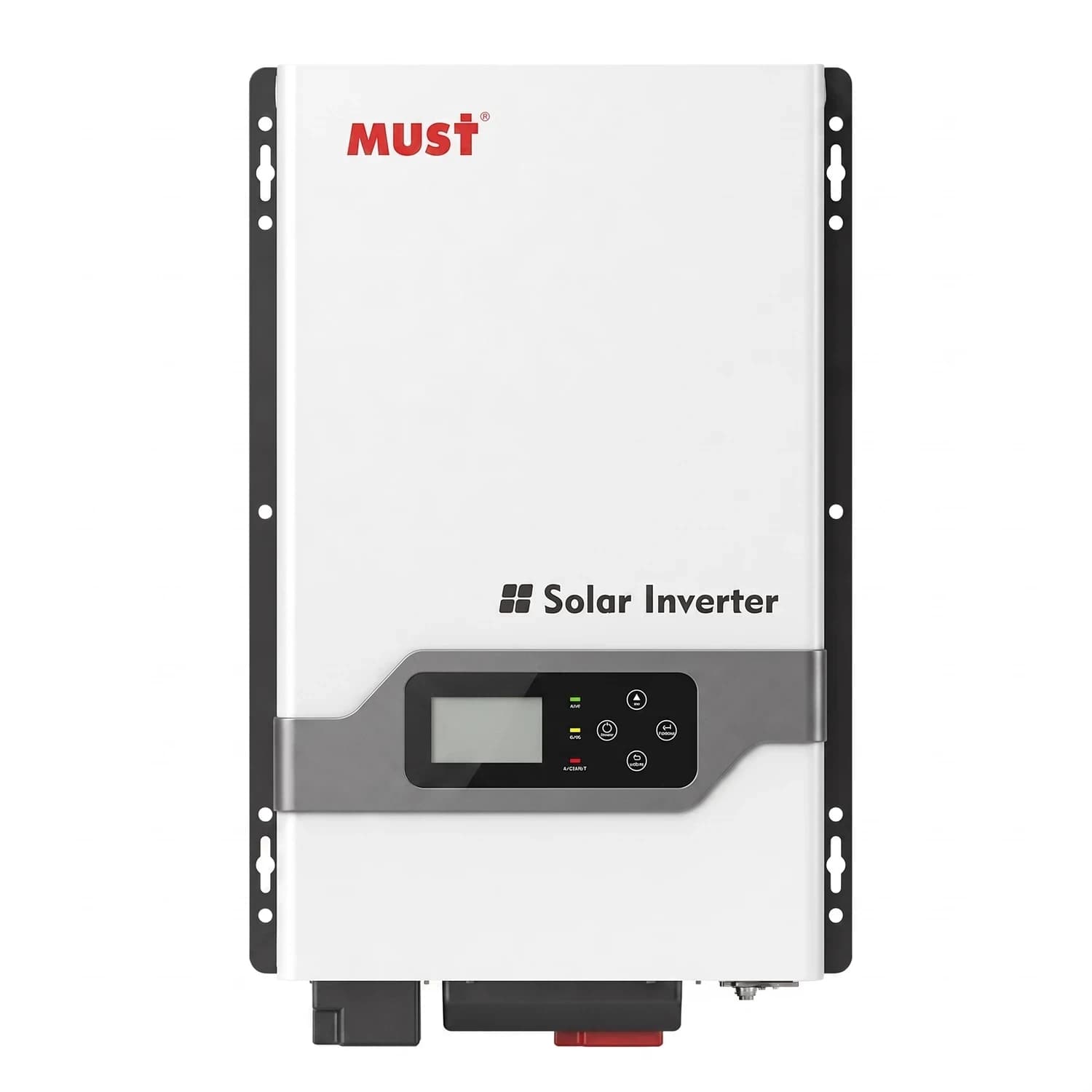

Inversor Hibrido 6KW 48V PV3300 TLV Fase Dividida MUST

MUST - serie PV3300 TLV

Inversor híbrido 6kW 48V con MPPT 80A y salida en fase dividida 120V/240V

Cargador solar, cargador de baterías e inversor de onda pura en un solo equipo de baja frecuencia

El PV33-6048 TLV es el modelo tope de la serie PV3300, con 6kW de potencia nominal y salida configurable en 120VAC o en fase dividida 240VAC (120V+120V). Integra un controlador MPPT de 80A capaz de recibir hasta 5000W de arreglo fotovoltaico, además de cargador de baterías desde red AC con corriente ajustable. Con transferencia automática entre red y batería en 15 ms, mantiene el suministro cuando falla la red o cuando el estado de carga baja del punto configurado. Pensado para instalaciones off-grid o de respaldo con cargas de 110V y 220V simultáneas.

• 6kW de potencia nominal, 18000VA de arranque
• MPPT 80A, hasta 5000W de arreglo fotovoltaico
• Salida en fase dividida: 120V (L1-N o L2-N) y 240V (L1-L2)
• Batería 48VDC, corriente de carga desde red hasta 40A
• Onda sinusoidal pura, eficiencia pico mayor a 85%
• Pantalla LCD con configuración de voltaje, frecuencia y prioridad de carga

6 kW

Potencia nominal

80 A

Corriente máxima MPPT

48 VDC

Voltaje de batería

5000 W

Máxima potencia de arreglo PV

18000 VA

Capacidad de arranque (surge)

El PV33-6048 TLV resuelve un problema típico de vivienda o finca en zonas no interconectadas de Colombia: tener cargas de 120V (electrodomésticos importados, bombillas americanas) y de 220V (aires acondicionados, motores, estufas) alimentadas desde el mismo banco de baterías, sin transformador externo. La salida en fase dividida entrega HOT1-N y HOT2-N a 100/110/120VAC, y HOT1-HOT2 a 200/220/240VAC, todo configurable desde la pantalla LCD según la carga que vayas a conectar.

El controlador MPPT integrado admite hasta 5000W de paneles y trabaja en un rango de 60 a 230VDC a 48V, lo que da margen para diseñar el arreglo en serie sin necesitar un controlador aparte. La prioridad de carga (solar o red) se configura desde el panel: si eliges prioridad solar, el arreglo fotovoltaico carga primero la batería y la red entra solo si la corriente solar no alcanza, útil para reducir el consumo de red en horas de sol y aprovechar el esquema de generación distribuida que exime de IVA a estos equipos bajo la ley 1715 de 2014.

Transferencia automática15 ms de conmutación entre red y batería Ante un corte de red o una baja de tensión en la batería, el equipo cambia de fuente en 15 milisegundos, tiempo suficientemente corto para que la mayoría de cargas electrónicas no se reinicien ni pierdan la configuración.

• Rango de potencia3 a 6kW La serie completa cubre desde 3kW hasta 6kW; este modelo es el de mayor capacidad.
• Onda puraSalida sinusoidal Compatible con motores, compresores y equipos electrónicos sensibles.
• Selector de bateríaÁcido-plomo o litio Ajuste de perfil de carga según el tipo de banco instalado.
• Comunicación BMSPuerto CAN Permite enlazar con baterías de litio que reporten su estado al inversor.
• Monitoreo remotoWiFi opcional Para supervisar el sistema sin estar frente al equipo.
• Protecciones integradasSobrecarga y corto circuito El equipo se detiene y reporta código de falla ante sobrecarga sostenida.

Configuración de carga y voltaje de salida

Corriente máxima de carga desde red AC a 48V

Modelo	Corriente de carga
PV33-3048 TLV	20A
PV33-4048 TLV	30A
PV33-5048 TLV	35A
PV33-6048 TLV	40A

Puntos de corte por bajo voltaje configurables

El punto de apagado por baja tensión de batería se ajusta entre 40V, 42V, 44V, 46V o 48V (modelo 48V), lo que permite adaptar el corte a la profundidad de descarga que soporte tu banco, sea de plomo-ácido o de litio.

Especificaciones del inversor

Potencia nominal	6kW
Factor de potencia	1
Forma de onda	Sinusoidal pura
Voltaje de salida RMS	100V / 110V / 120VAC (200V / 220V / 240VAC) ±10%
Frecuencia de salida	50Hz o 60Hz (±0.3Hz)
Eficiencia del inversor (pico)	mayor a 85%
Eficiencia en modo línea	mayor a 95%
Capacidad de arranque (surge)	18000VA
Arranque de motor eléctrico	3HP

Batería

Voltaje de batería	48VDC
Voltaje mínimo de arranque	44,5V
Corte por bajo voltaje	40 / 42 / 44 / 46 / 48V configurable
Modo ahorro	carga menor o igual a 40W (110V) / 80W (220V)

Entrada AC

Voltaje nominal de entrada	200 / 220 / 240Vac
Voltaje máximo de entrada	270Vac
Frecuencia de entrada	50Hz / 60Hz (auto detección)
Eficiencia (modo AC)	mayor a 95%
Tiempo de transferencia AC a batería	15ms (típico)

Cargador solar (MPPT)

Máxima potencia de arreglo PV	5000W
Máxima corriente de carga PV	80A±4A
Voltaje DC	48V
Rango MPPT en operación	60 a 230VDC
Máximo voltaje de entrada solar	245±2Vdc
Máxima eficiencia	mayor a 98%
Consumo en standby	menor a 2W

Dimensiones y peso

Dimensiones del equipo (An x Al x Prof)	58,5 x 38,7 x 32,2 cm
Peso	28,2 kg

1

Año

Garantía del fabricante El PV33-6048 TLV cuenta con 1 año de garantía del fabricante MUST contra defectos de fabricación.

¿Este inversor necesita un controlador de carga solar aparte?

No. Trae integrado un controlador MPPT de 80A que admite hasta 5000W de arreglo fotovoltaico a 48V, así que no necesitas un controlador externo para cargar la batería desde los paneles.

¿Puedo conectar cargas de 120V y 220V al mismo tiempo?

Sí, la salida es en fase dividida: HOT1-N y HOT2-N entregan 100/110/120VAC para cargas de 120V, y HOT1-HOT2 entrega 200/220/240VAC para cargas de 220V, todas simultáneas desde las mismas bornas.

¿Qué tipo de batería puedo usar con este inversor?

Funciona con banco de 48VDC, sea plomo-ácido o litio. Tiene un selector para elegir el perfil de carga según el tipo de batería y un puerto CAN para comunicarse con el BMS de baterías de litio.

¿Cuánto tarda en pasar de red a batería si se corta la luz?

La transferencia es automática y toma 15 milisegundos, tiempo suficientemente corto para que la mayoría de equipos electrónicos no se reinicien durante el cambio.

¿Puedo configurar el punto de corte por bajo voltaje de la batería?

Sí, desde la pantalla LCD puedes fijar el corte en 40V, 42V, 44V, 46V o 48V para un banco de 48V, según qué tan profundo quieras descargar la batería antes de que el equipo se detenga.

¿Qué pasa si conecto una carga mayor a la potencia nominal?

El equipo tiene protección por sobrecarga escalonada: entre 100% y 110% de carga alarma y se detiene a los 5 minutos, entre 110% y 125% se detiene a los 60 segundos, y por encima de 125% se detiene en 10 segundos, siempre reportando el código de falla correspondiente.

¿Sirve para arrancar motores o compresores?

Sí, tiene una capacidad de arranque (surge) de 18000VA, suficiente para el pico de arranque de motores de hasta 3HP, como bombas de agua o compresores de aire acondicionado.
