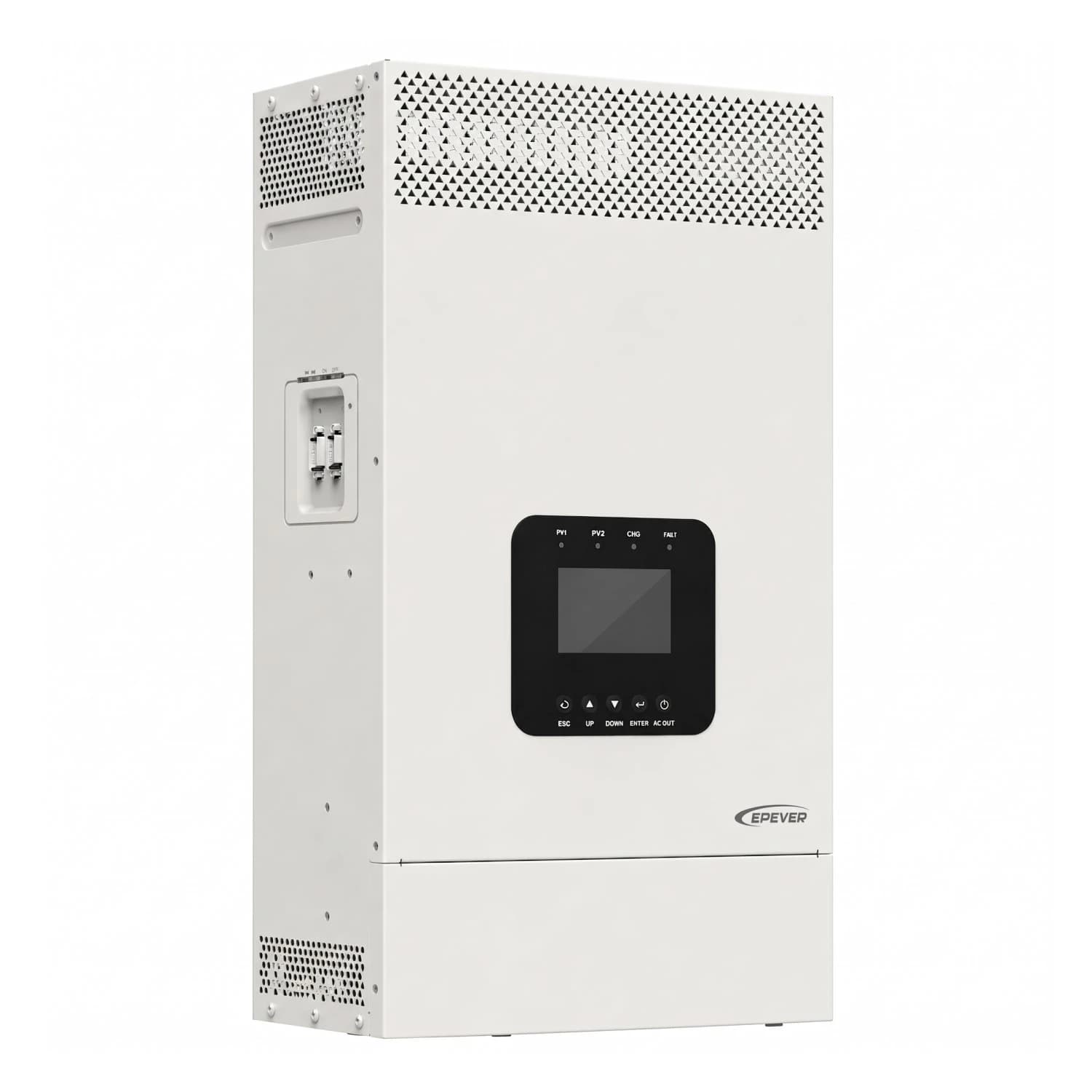

Inversor Hibrido 3500W 24VDC 120VAC HP3521-AH1230P20A EPEVER

EPEVER - Serie HP-AHP20A

Inversor híbrido 3500W 24V que combina red, planta y solar en un solo equipo

Cargador inversor de alta frecuencia con MPPT integrado para sistemas residenciales y comerciales.

El HP-AHP20A de EPEVER es un inversor cargador híbrido que gestiona tres fuentes de energía: red eléctrica, planta diesel y paneles solares. Su chip DSP controla la conmutación entre fuentes y mantiene una eficiencia de conversión alta incluso en condiciones de carga variable. Con dos entradas MPPT independientes y salida de onda senoidal pura, es una opción para quien necesita respaldo estable con aprovechamiento solar. Funciona en un rango de temperatura de -20°C a +50°C, lo que le da margen para operar en zonas cálidas del territorio colombiano.

• 3500 W de potencia nominal a 30°C
• Doble MPPT con eficiencia de seguimiento mayor a 99.5%
• Batería de 24 VDC compatible con voltaje de trabajo 21.6-32.0 VDC
• Corriente máxima de carga de batería de 120 A
• Soporta operación en paralelo, hasta 12 unidades de fábrica
• Grado de protección IP20 para instalación en interior

3500 W

Potencia nominal a 30°C

7000 W

Pico de arranque a 3 segundos

24 VDC

Voltaje de batería

120 A

Corriente máxima de carga de batería

99.5 %

Eficiencia máxima de seguimiento MPPT

Este inversor trabaja con dos entradas solares independientes, cada una con su propio rastreador MPPT, lo que permite conectar arreglos de paneles orientados de forma distinta sin perder rendimiento. La tensión máxima de circuito abierto que admite es de 250 V en condiciones de temperatura mínima, y de 220 V a 25°C, un rango que da margen de diseño al instalador que arma el arreglo fotovoltaico.

La conmutación entre red y batería ocurre en 10 ms al pasar de red a inversor, y en 20 ms en sentido contrario cuando la carga supera los 100 W. En zonas donde la red presenta caídas frecuentes, como suele pasar en sectores rurales de Colombia, ese tiempo de respuesta evita que se apaguen equipos sensibles durante la transición.

Gestión de tres fuentesSolar, red y planta en un mismo control El HP3521-AH1225P20A permite priorizar la carga solar y usar la red o un generador diesel como respaldo, con parámetros de carga ajustables según el tipo de batería conectada.

• SalidaOnda senoidal pura Compatible con cargas sensibles como equipos electrónicos y motores.
• Entrada solarDos canales MPPT Cada uno admite hasta 20 A de corriente de entrada.
• ComunicaciónPuerto RS485 Con módulos opcionales de 4G, WiFi o TCP para monitoreo remoto.
• Registro de datos25.000 registros Con intervalo configurable de 1 a 3600 segundos.
• Protección de bateríaBMS por RJ45 Puerto con diseño aislado para comunicación con el sistema de gestión de batería.
• Trabajo en paraleloHasta 12 unidades En configuración estándar, para sumar potencia en sistemas monofásicos o trifásicos.

Entrada de utilidad y salida del inversor

Voltaje de entrada de red	80-140 VAC
Frecuencia de red	45-65 Hz
Corriente máxima de carga desde red	110 A
Voltaje de salida del inversor	110/120 VAC ±3%
Frecuencia del inversor	50/60 Hz ±0.2%
Forma de onda	Senoidal pura
Eficiencia máxima del inversor	93%

Controlador solar y batería

Voltaje máximo de circuito abierto PV	250 V (temperatura mínima) / 220 V (a 25°C)
Rango de voltaje MPPT	65-200 V
Potencia máxima de entrada PV	4000 W
Canales MPPT	Dos
Corriente máxima de entrada PV	2x20 A
Corriente máxima de cortocircuito PV	2x22 A
Corriente máxima de carga PV	120 A
Voltaje de batería	24 VDC
Rango de voltaje de trabajo de batería	21.6-32.0 VDC

Condiciones ambientales y mecánicas

Rango de temperatura de trabajo	-20°C a +50°C
Rango de temperatura de almacenamiento	-25°C a +60°C
Grado de protección	IP20
Humedad relativa	menor a 95% (sin condensación)
Altitud máxima	4000 m (por encima de 2000 m se reduce la potencia de salida)
Dimensiones (largo x ancho x alto)	679 x 291.4 x 163 mm
Peso neto	16.9 kg

2

Años

Garantía del fabricante EPEVER respalda este equipo por defectos de fabricación bajo condiciones normales de uso e instalación.

¿Este inversor puede trabajar sin batería conectada?

Sí, el HP3521-AH1225P20A soporta modo con batería o sin batería, según la configuración que necesites en el sistema.

¿Cuántos paneles solares se pueden conectar a este inversor?

Tiene dos entradas MPPT independientes, cada una admite hasta 20 A de corriente de entrada y un voltaje de circuito abierto de hasta 250 V, siempre que la potencia total de PV no supere los 4000 W.

¿Qué banco de baterías necesita este inversor?

Trabaja con baterías de 24 VDC, en un rango de voltaje de trabajo de 21.6 a 32.0 VDC, y admite una corriente máxima de carga de 120 A.

¿Se pueden conectar varios inversores en paralelo?

Sí, admite trabajo en paralelo hasta 12 unidades en configuración estándar, y soporta configuraciones monofásicas o trifásicas.

¿Qué pasa si la carga supera los 3500 W?

El equipo admite un pico de arranque de hasta 7000 W durante 3 segundos, útil para el arranque de motores o cargas con demanda inicial alta, siempre que no se sostenga por encima del régimen nominal.

¿Se puede monitorear este inversor de forma remota?

Sí, cuenta con puerto RS485 y admite módulos opcionales de 4G, WiFi o TCP para monitoreo remoto, además de registro histórico de hasta 25.000 datos.

¿En qué condiciones ambientales puede instalarse?

Su rango de temperatura de trabajo va de -20°C a +50°C, aunque por encima de 30°C reduce la potencia de salida de forma automática. Su protección IP20 exige instalación en interior, protegido de humedad y polvo.
