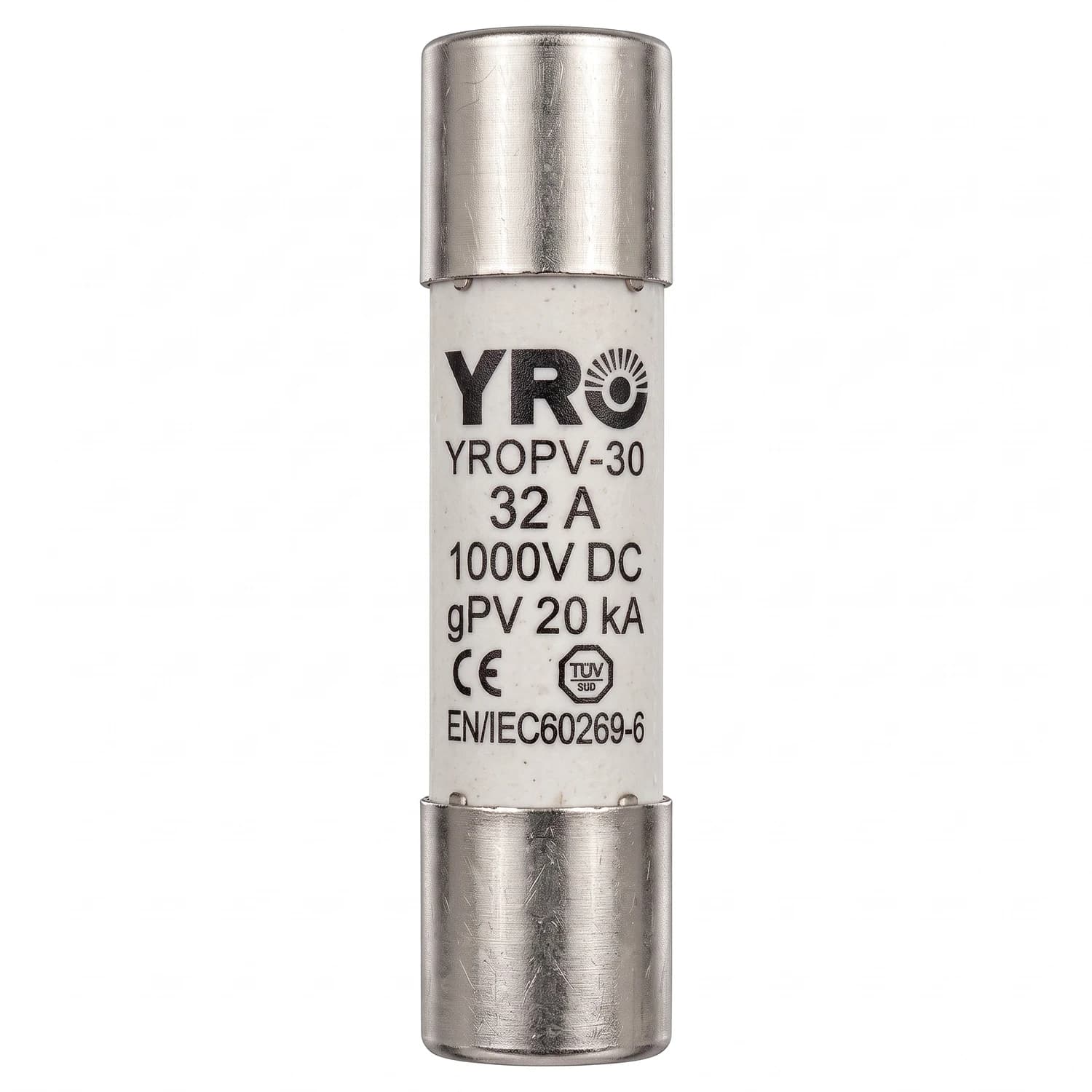

Fusible cilindrico 10x38mm DC 1000V 32A YRO
SKU: YR-F32AYRO
$ 7.800+ IVA
En stock-Precio con IVA: $ 9.282
YRO - serie YRPV-30, protección DC para sistemas fotovoltaicos
Fusible DC 1000V de 32A que aísla el string fallado sin apagar el resto del arreglo
Cartucho cilíndrico gPV de 10x38 mm para cajas combinadoras, entradas de inversor y circuitos de batería
Este fusible DC 1000V de 32 A protege un string fotovoltaico, su conductor y el equipo que alimenta frente a sobrecargas, cortocircuitos y corrientes de retorno. Su clase de operación gPV está pensada para lo que ocurre en un arreglo solar: corrientes de falla bajas y sostenidas, muy distintas del cortocircuito franco que ve un fusible de red. El cuerpo cerámico relleno de arena de cuarzo extingue el arco dentro del cartucho, y el formato de 10x38 mm entra en cualquier portafusible seccionable de riel DIN.
- Corriente nominal 32A
- Tensión nominal 1000V DC
- Capacidad de ruptura 20kA DC
- Clase de operación gPV (IEC 60269-6)
- Formato cilíndrico 10x38 mm
- Cuerpo cerámico con arena de cuarzo y contactos niquelados
- 32 A
- Corriente nominal
- 1000 V DC
- Tensión nominal
- 20 kA
- Capacidad de ruptura
- 10x38 mm
- Formato cilíndrico
Qué protege un fusible DC 1000V en un arreglo solar
Cuando varios strings trabajan en paralelo, una falla en una de las cadenas la convierte en camino de retorno para la corriente de las demás. Un panel puede recibir así varias veces la corriente que genera, y el conductor de esa cadena, la suma de todas. El fusible corta ese retorno antes de que el calor dañe el módulo o el cable, y deja el resto del arreglo produciendo.
Por eso la clase gPV no es un detalle de catálogo. Un fusible de uso general está pensado para despejar cortocircuitos de red, con corrientes muy por encima de su nominal; en fotovoltaica la corriente de falla apenas supera la de operación, porque un panel no puede entregar mucho más que su Isc. La curva gPV está calculada para actuar en ese margen estrecho, y hacerlo en corriente continua, donde el arco no se apaga solo.
Cómo elegir el fusible DC 1000V para tu string
El criterio parte de la corriente de cortocircuito del panel. La práctica del sector pide que el fusible sea al menos 1,25 veces la Isc del string, así que esta versión de 32 A cubre cadenas de hasta 25.6 A de Isc. Hay un segundo límite que a veces se pasa por alto: el fusible tampoco puede superar la corriente máxima de protección que el fabricante del panel indica en su ficha, y que suele venir como «máximo fusible en serie».
- Busca la Isc y el fusible máximo admitido en la ficha de tus paneles.
- Multiplica la Isc por 1,25 para obtener el mínimo.
- Elige el valor comercial inmediatamente superior a ese resultado.
- Comprueba que no supere el fusible máximo que admite el panel.
- Instala uno por cada string, en el polo que indique el diseño de la instalación.
Dónde se instala el fusible DC 1000V
Va dentro de la caja combinadora, uno por cada cadena, antes de que las corrientes se junten camino al inversor. En sistemas aislados también protege la línea que sale del banco de baterías y la entrada del controlador MPPT que recibe los paneles solares.
Necesita su portafusible: el cartucho no se conecta directo a la bornera. Conviene montarlo junto al resto de protecciones DC del sistema, en el mismo riel que el seccionador y el descargador de sobretensiones.
Especificaciones del fusible DC 1000V de 32A
| Corriente nominal In | 32 A |
|---|---|
| Tensión nominal | 1000 V DC |
| Capacidad de ruptura | 20 kA DC |
| Clase de operación | gPV (protección de módulos fotovoltaicos) |
| String que cubre | hasta 25.6 A de Isc, con el factor 1,25 |
| Consumo máximo de potencia | 3,5 W |
| Formato | Cilíndrico 10 x 38 mm |
|---|---|
| Cuerpo | Cerámico relleno de arena de cuarzo |
| Contactos | Niquelados |
| Temperatura de operación | -30 °C a +70 °C |
| Normativa | IEC 60269-6 / EN 60269-6 |
| Montaje | Portafusible seccionable de riel DIN |
Preguntas frecuentes
¿Para qué string sirve la versión de 32 A?
Para uno cuya corriente de cortocircuito no supere los 25.6 A, aplicando el factor de 1,25. Revisa también el «fusible máximo en serie» que indica la ficha de tus paneles: ese valor es un techo que no se debe pasar.
¿Puedo usar un fusible común en vez de uno gPV?
No conviene. Un fusible de uso general está calculado para corrientes de falla mucho mayores que las de un arreglo solar, donde la corriente de cortocircuito apenas supera la de operación. Puede quedarse conduciendo una falla que un gPV sí despeja.
¿Sirve para corriente alterna?
El fusible DC 1000V está pensado para corriente continua, que es el caso difícil: el arco no se apaga solo porque la tensión no pasa por cero. Su tensión nominal de 1000 V está declarada en DC.
¿Necesito un portafusible aparte?
Sí. El cartucho del fusible DC 1000V se monta en una base portafusible seccionable de riel DIN, que además permite abrir el circuito para mantenimiento sin retirar el fusible con la mano.
¿Cuántos fusibles necesito en un arreglo con varios strings?
Uno por cada string, en la caja combinadora. Según el diseño y la norma aplicable, puede ir en el polo positivo, o en ambos polos.
¿Qué hago si se funde varias veces seguidas?
No lo reemplaces por uno de mayor corriente: eso deja el conductor y el panel sin protección. Un fusible que se funde repetidamente está avisando de una falla aguas abajo o de un dimensionamiento incorrecto del string.
¿Se puede reemplazar con el sistema en operación?
No. Se abre primero el portafusible seccionable o el interruptor DC del ramal, y se comprueba ausencia de tensión antes de manipularlo. Un arreglo con sol sigue generando aunque el inversor esté apagado.
