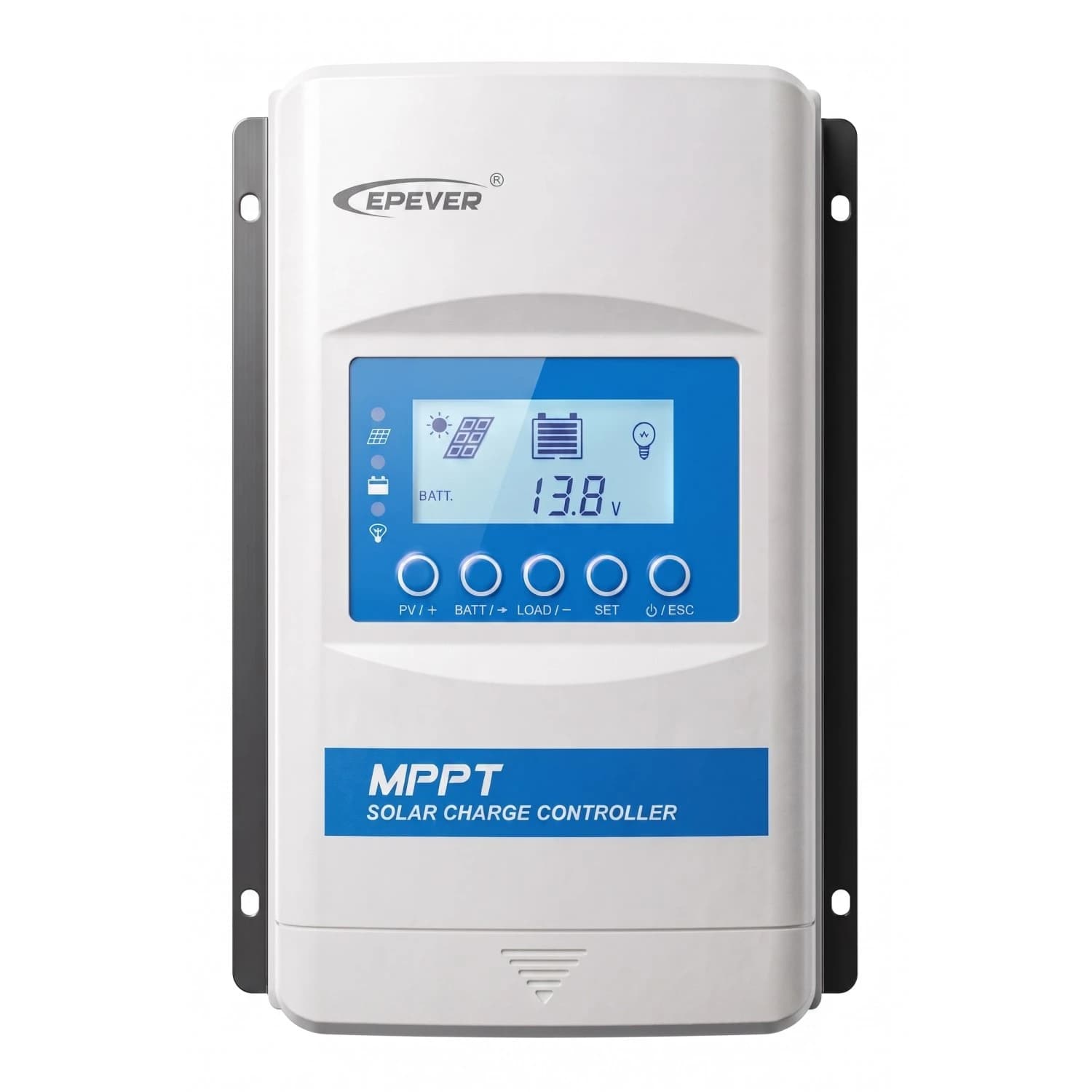

Controlador de Carga 40A MPPT XTRA4210N-XDS2 EPEVER

EPEVER - Serie XTRA-N

Controlador MPPT 40A que carga con hasta 98% de eficiencia y 99,5% de seguimiento

Regulador de carga solar para sistemas fotovoltaicos aislados de la red

El XTRA4210N-XDS2 es un controlador de carga MPPT de 40A que ajusta automáticamente el sistema entre 12 y 24V, con una eficiencia de conversión de hasta 98% y una velocidad de seguimiento del punto de máxima potencia de hasta 99,5%. Incorpora protección IP33 contra polvo y salpicaduras, comunicación RS485 con protocolo Modbus y compatibilidad con baterías de plomo-ácido y litio. Trae pantalla LCD integrada (XDS2) para monitoreo directo en el equipo.

• Carga y descarga nominal 40A
• Eficiencia de conversión hasta 98%
• Voltaje del sistema 12/24VDC automático
• Potencia PV máxima 520W a 24V
• Compatible con baterías de plomo-ácido y litio
• Protección IP33 contra polvo y salpicaduras

40 A

Corriente de carga y descarga nominal

520 W

Potencia PV máxima a 24V

100 V

Voltaje máximo de circuito abierto PV

98 %

Eficiencia máxima de conversión DC/DC

33 IP

Grado de protección contra polvo y salpicaduras

El XTRA4210N-XDS2 usa un algoritmo MPPT avanzado que rastrea el punto de máxima potencia con una velocidad de hasta 99,5% de eficiencia de seguimiento, lo que se traduce en hasta 30% más de energía captada frente a un controlador PWM convencional. Limita automáticamente la corriente y la potencia de carga cuando el arreglo fotovoltaico supera el rango nominal, y reduce la potencia de carga si la temperatura interna sube demasiado, sin apagar el equipo.

Trae protección electrónica extensa: contra cortocircuito y polaridad inversa en el lado PV y en la batería, sobrecarga, sobredescarga, sobrecalentamiento y baja temperatura para baterías de litio. El puerto RS485 aislado (5VDC/200mA) con protocolo Modbus permite monitorear y configurar parámetros desde una aplicación móvil o software de PC, y la pantalla LCD integrada del modelo XDS2 muestra el estado del sistema sin depender de un dispositivo externo.

Rendimiento con clima cálidoReduce potencia sin apagarse a temperatura interna alta Cuando la temperatura interna llega a 81°C, el controlador activa el modo de reducción de carga en lugar de desconectarse, lo que mantiene el sistema operando en instalaciones expuestas al calor de la costa Caribe o zonas de alta temperatura ambiente.

• Corriente40A de carga y descarga Rango nominal para arreglos fotovoltaicos de hasta 520W en sistemas de 24V.
• Voltaje automático12/24VDC auto Detecta el voltaje del banco de baterías sin configuración manual (no aplica si se usa litio).
• Rango de batería8 a 32V Compatible con bancos de 12V y 24V dentro de este rango de voltaje.
• ComunicaciónRS485 con Modbus Puerto aislado de 5VDC/200mA para monitoreo remoto vía app o PC.
• Compensación térmica-3mV/°C/2V Ajusta el voltaje de carga según la temperatura ambiente para baterías de plomo-ácido.
• ProtecciónIP33 Resiste polvo y salpicaduras de agua hasta 15° de inclinación vertical.

Voltajes de carga configurables por tipo de batería

Puntos de carga según tipo de batería (12V, valores duplicados en 24V)

Etapa	Gel	Sellada	Inundada
Ecualización	14,6V
Absorción (boost)	14,2V	14,4V	14,6V
Flotación	13,8V
Reconexión por baja tensión	12,6V
Desconexión por baja tensión	11,1V

Para baterías de litio, el voltaje y el coeficiente de temperatura se ajustan desde el software de PC, ya que la compensación automática no aplica en ese caso.

Especificaciones eléctricas

Ítem	Valor
Voltaje nominal del sistema	12/24VDC automático
Corriente de carga nominal	40A
Corriente de descarga nominal	40A
Rango de voltaje de batería	8 a 32V
Voltaje máximo de circuito abierto PV	100V
Rango de voltaje MPPT	(voltaje de batería +2V) a 72V
Potencia máxima PV (12V/24V)	520W / 1040W
Autoconsumo	≤35mA (12V) / ≤22mA (24V)
Caída de voltaje en circuito de descarga	≤0,23V
Coeficiente de compensación de temperatura	-3mV/°C/2V (default)
Puesta a tierra	Negativo común
Interfaz RS485	5VDC/200mA (RJ45)

Especificaciones físicas y ambientales

Ítem	Valor
Dimensiones	18,5 x 10,1 x 4,3 cm
Peso	1,05 kg
Grado de protección	IP33
Temperatura de operación	-25°C a +50°C (con LCD)
Temperatura de almacenamiento	-20°C a +70°C
Humedad relativa	≤95%, sin condensación
Grado de contaminación	PD2

1

Año

Garantía del fabricante Cubre defectos de fabricación bajo condiciones normales de instalación y uso en sistemas off-grid.

¿Qué diferencia hay entre este controlador MPPT y uno PWM?

El MPPT rastrea el punto de máxima potencia del arreglo fotovoltaico y ajusta el voltaje de carga, lo que entrega hasta 30% más energía aprovechada frente a un controlador PWM convencional, sobre todo en instalaciones con paneles de mayor voltaje que el banco de baterías.

¿Puedo usarlo con un banco de baterías de litio?

Sí, es compatible con baterías de litio, pero para configurar los parámetros de carga y el coeficiente de temperatura hay que usar el software de PC del fabricante, ya que la detección automática de voltaje y la compensación térmica no aplican en ese modo.

¿Qué potencia máxima de paneles solares puedo conectar?

Hasta 520W en un sistema de 24V, siempre que el voltaje de circuito abierto del arreglo no supere los 100V y se respete el rango MPPT de (voltaje de batería +2V) hasta 72V.

¿Sirve para instalaciones en la costa o zonas húmedas?

Tiene protección IP33, que resiste polvo y salpicaduras de agua hasta 15° de inclinación, pero no es un equipo sellado para exposición directa a lluvia o ambientes con alta salinidad; conviene instalarlo bajo techo o en un gabinete protegido.

¿Qué pasa si el equipo se calienta mucho en un día soleado?

Cuando la temperatura interna llega a 81°C, el controlador reduce automáticamente la potencia de carga en lugar de apagarse, para proteger sus componentes sin dejar el sistema sin carga.

¿Cómo se monitorea el estado del sistema?

El modelo XDS2 trae pantalla LCD integrada para ver los datos en el equipo, y además el puerto RS485 con protocolo Modbus permite conectarlo a una aplicación móvil o software de PC para monitoreo y configuración remota.

¿Qué calibre de cable debo usar para la instalación?

El fabricante recomienda cable calibre 6AWG (16mm²) tanto para los terminales como para el cableado de conexión en este modelo de 40A.
