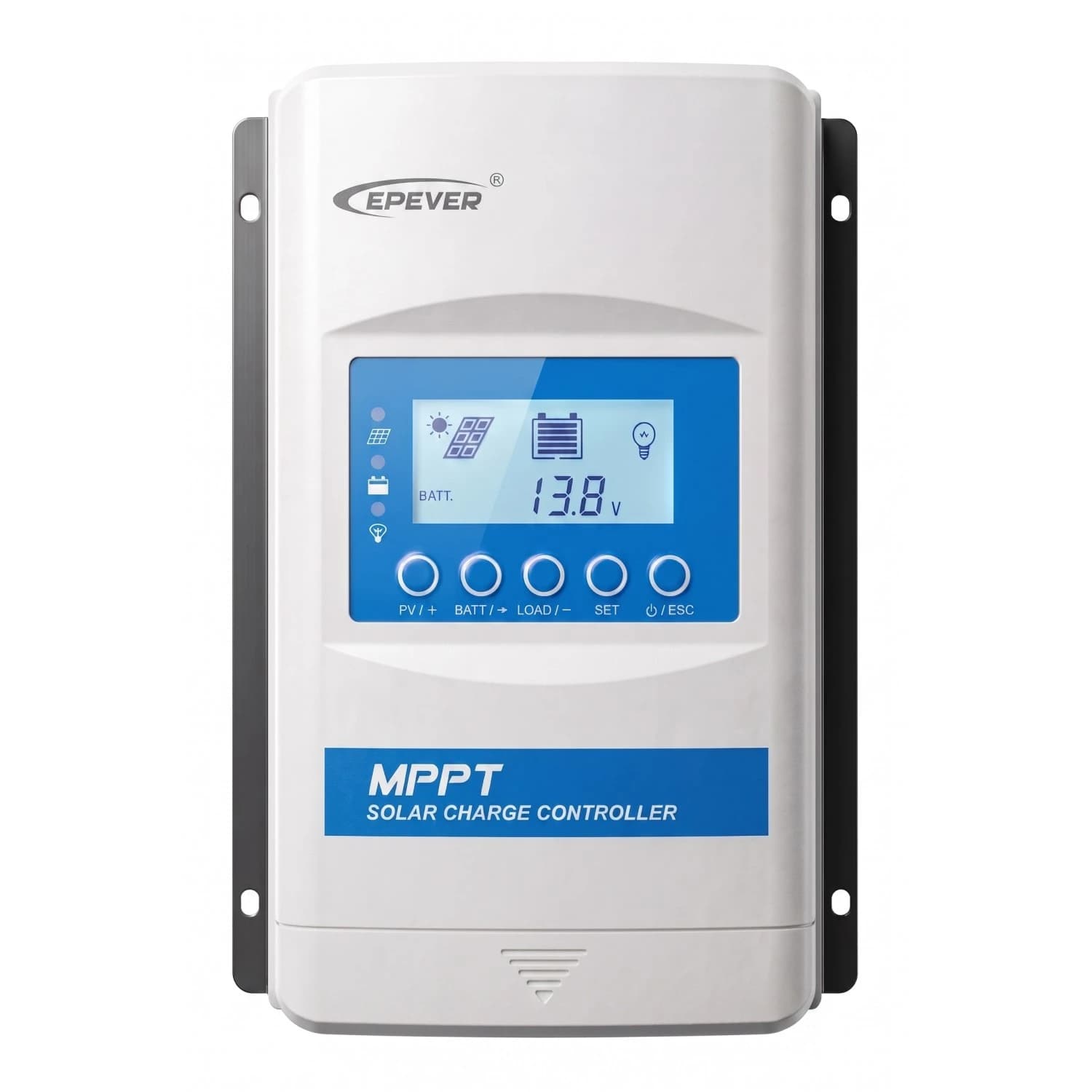

Controlador de Carga 30A MPPT XTRA3210N-XDS2 EPEVER

EPEVER - serie XTRA-N

Controlador de carga MPPT 30A que sube el rendimiento hasta un 30% frente a un PWM

Regulador de carga solar para sistemas off-grid de 12/24V

El XTRA3210N-XDS2 es un controlador MPPT de 30 A pensado para sistemas fotovoltaicos aislados de la red. Su algoritmo de seguimiento del punto de máxima potencia trabaja con una eficiencia de rastreo del 99,5% y una transferencia DC/DC de hasta el 98%, lo que se traduce en más energía útil desde el mismo arreglo de paneles. Admite baterías de plomo-ácido y de litio, y limita corriente y potencia de carga cuando el sistema supera los valores nominales o la temperatura sube. Incluye pantalla LCD (XDS2) para monitorear el sistema sin depender de una app.

• Corriente de carga 30 A
• Eficiencia de rastreo MPPT 99,5%
• Sistema 12/24 V con detección automática
• Compatible con baterías de plomo-ácido y litio
• Protección IP33
• Puerto RS485 con protocolo Modbus

30 A

Corriente de carga y descarga nominal

100 V

Máxima tensión de circuito abierto FV

99,5 %

Eficiencia de rastreo MPPT

780/390 W

Potencia máxima de entrada FV a 24V/12V

IP33

Grado de protección del gabinete

A diferencia de un controlador PWM convencional, el XTRA3210N-XDS2 ajusta constantemente el punto de operación del arreglo fotovoltaico para extraer la mayor potencia disponible en cada instante, incluso cuando cambia la irradiancia o la temperatura. Esa capacidad de seguimiento rápido es la que le permite entregar hasta un 30% más de energía cargada respecto a un regulador PWM equivalente, algo que se nota especialmente en instalaciones con paneles que no siempre reciben sol directo.

El controlador incorpora protecciones electrónicas contra sobrecarga, sobredescarga, polaridad inversa en batería y en el arreglo FV, cortocircuito y sobretemperatura, con reducción automática de potencia cuando la temperatura interna supera los 81°C. El gabinete IP33 lo protege contra sólidos mayores a 2,5 mm y contra salpicaduras con inclinación de hasta 15°, algo a tener en cuenta si el equipo va a instalarse en un cuarto técnico expuesto a la humedad de la costa Caribe o del Pacífico colombiano, donde conviene reforzar la protección del gabinete con una ubicación resguardada.

Rendimiento MPPTHasta 98% de eficiencia de conversión DC/DC El algoritmo de seguimiento del XTRA3210N-XDS2 alcanza una eficiencia máxima de transferencia DC/DC del 98% y una eficiencia de carga plena del 97,4%, lo que reduce las pérdidas de energía entre el panel y la batería frente a un regulador PWM tradicional.

• Compatibilidad de bateríaPlomo-ácido y litio Configurable para gel, sellada, inundada o batería de litio mediante software de PC.
• Rango de batería8 a 32 V Con detección automática de sistema de 12 o 24 V.
• Limitación de potenciaProtección por sobretemperatura Reduce la carga de forma automática cuando la temperatura interna supera los 81°C, sin apagar el sistema.
• ComunicaciónRS485 con Modbus Permite monitorear y configurar parámetros vía app o software de PC.
• PantallaLCD incluida (XDS2) Muestra el estado de carga y los parámetros del sistema sin depender de un dispositivo externo.
• Protección ambientalGabinete IP33 A prueba de polvo y de salpicaduras con inclinación de hasta 15°.

Especificaciones eléctricas

Tensión nominal del sistema	12/24 VDC automático
Corriente de carga nominal	30 A
Corriente de descarga nominal	30 A
Rango de tensión de batería	8 a 32 V
Máxima tensión de circuito abierto FV	100 V (92 V a 25°C)
Rango de tensión MPPT	(tensión de batería +2V) a 72 V
Potencia máxima de entrada FV	390 W a 12V / 780 W a 24V
Eficiencia de rastreo MPPT	99,5%
Eficiencia máxima DC/DC	98%
Eficiencia a carga plena	97,4%

Condiciones ambientales y mecánicas

Temperatura de trabajo	-25°C a +50°C (con LCD)
Temperatura de almacenamiento	-20°C a +70°C
Humedad relativa	≤95%, sin condensación
Grado de protección	IP33
Dimensiones	17,2 x 10,1 x 4,3 cm
Peso	0,82 kg
Certificación de seguridad	EN/IEC 62109-1

-

Consulta condiciones

Garantía del fabricante EPEVER respalda sus controladores de carga de la serie XTRA-N contra defectos de fabricación. Consulta las condiciones específicas de garantía antes de la compra.

¿Este controlador sirve para baterías de litio?

Sí, es compatible con baterías de plomo-ácido y de litio. Para configurar los parámetros de litio se necesita el software de PC de EPEVER, ya que en ese modo la detección automática de tensión del sistema no funciona.

¿Qué tamaño de arreglo fotovoltaico puedo conectar?

La potencia máxima admitida es de 390 W en sistemas de 12 V y 780 W en sistemas de 24 V, sin superar los 100 V de tensión de circuito abierto (92 V a 25°C).

¿Necesita accesorios adicionales para mostrar el estado del sistema?

No, este modelo XDS2 incluye pantalla LCD integrada para consultar el estado de carga y los parámetros del sistema. También puede monitorearse por RS485 con protocolo Modbus.

¿Puede instalarse a la intemperie?

Su gabinete IP33 protege contra polvo y salpicaduras leves, pero no es apto para exposición directa a lluvia. En zonas de alta humedad como la costa Caribe o el Pacífico colombiano conviene instalarlo en un gabinete o cuarto técnico resguardado.

¿Qué pasa si el equipo se calienta demasiado?

El controlador reduce automáticamente la potencia de carga cuando la temperatura interna supera los 81°C, para proteger sus componentes sin desconectar el sistema.

¿Sirve para sistemas de 12V y 24V por igual?

Sí, detecta automáticamente si el sistema es de 12 o 24 V, siempre que no esté configurado en modo batería de litio, caso en el que esa detección automática no aplica.
