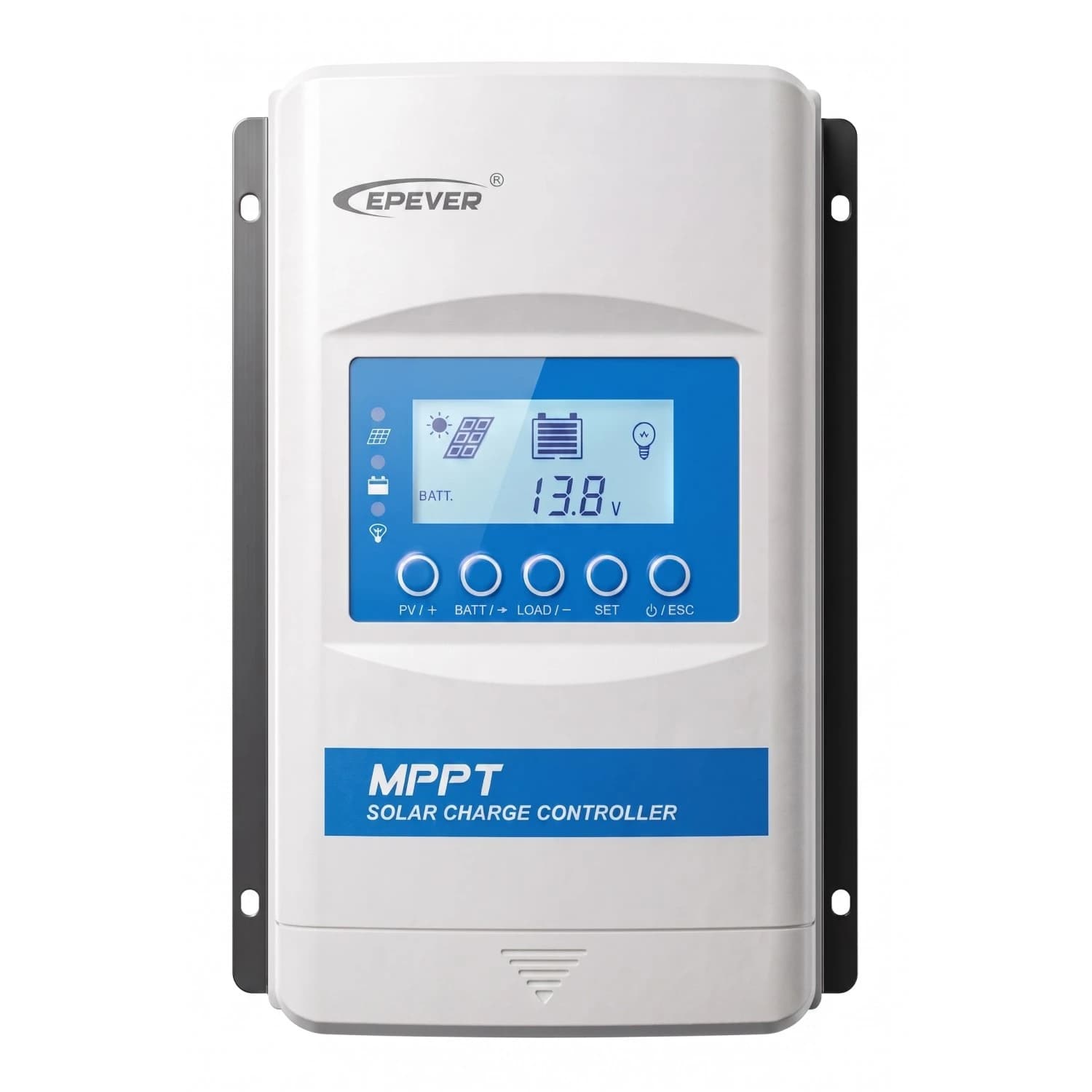

Controlador de Carga 20A MPPT XTRA2210N-XDS2 EPEVER

EPEVER - Serie XTRA-N

Controlador MPPT 20A XTRA2210N con hasta 98% de eficiencia de conversión

Regulador de carga MPPT con pantalla XDS2 para sistemas fotovoltaicos aislados de 12/24V

El XTRA2210N-XDS2 es un controlador de carga MPPT de 20A pensado para sistemas solares off-grid de 12/24V con detección automática de voltaje. Su algoritmo de rastreo ultrarrápido aprovecha hasta un 30% más de energía del arreglo fotovoltaico frente a un controlador PWM convencional. Trae unidad de visualización XDS2 incluida, protección electrónica completa y compatibilidad con baterías de plomo-ácido y de litio.

• Corriente de carga nominal 20A
• Eficiencia de conversión hasta 98%
• Voltaje nominal de sistema 12/24V automático
• Protección IP33 contra polvo y salpicaduras
• Puerto RS485 aislado con protocolo Modbus
• Pantalla LCD XDS2 incluida

20 A

Corriente de carga y descarga nominal

520 W

Potencia fotovoltaica máxima en 24V

100 V

Voltaje máximo de circuito abierto del arreglo

98 %

Eficiencia máxima de transferencia DC/DC

IP33

Grado de protección del gabinete

Este controlador reemplaza la regulación tradicional PWM por seguimiento del punto de máxima potencia (MPPT), lo que permite conectar arreglos fotovoltaicos con un voltaje mayor al de la batería sin perder la energía sobrante en forma de calor. La velocidad de rastreo llega al 99,5% de eficiencia garantizada, por lo que responde rápido a los cambios de irradiancia propios de un día nublado o con paso de nubes, algo frecuente en buena parte del territorio colombiano.

El XTRA2210N-XDS2 admite baterías de plomo-ácido (sellada, GEL, inundada) y de litio, con perfiles de carga configurables desde la app o el software para PC de EPEVER. Su rango de voltaje de batería de 8 a 32V y la corriente de carga de 20A lo hacen apto para instalaciones residenciales pequeñas o medianas, cabañas y sistemas de respaldo en zonas no interconectadas, donde no hay red eléctrica y la generación solar es la única fuente disponible.

Protección multinivelLimitación automática de potencia y corriente sobre el rango nominal El controlador reduce la potencia de carga cuando la temperatura interna llega a 81°C, evitando desconexiones abruptas y protegiendo el sistema en instalaciones expuestas al calor de la costa Caribe o de zonas con poca ventilación en el gabinete de baterías.

• Compatibilidad de bateríaPlomo-ácido y litio Ajusta el perfil de carga según el tipo de batería conectada, incluyendo compensación de temperatura para plomo-ácido.
• ComunicaciónRS485 aislado con Modbus Puerto con salida protegida de 5VDC/200mA para monitoreo remoto vía app o PC.
• PantallaUnidad XDS2 incluida Permite ver y ajustar parámetros de carga directamente en el equipo, sin depender solo del software.
• Protección térmicaReducción automática de potencia en calor Evita fallas por sobrecalentamiento sin apagar el sistema.
• Grado de protecciónIP33 Resiste polvo fino y salpicaduras de agua en instalaciones interiores o semicubiertas.
• Puesta a tierraNegativo común Compatible con esquemas de aterrizaje negativo estándar en sistemas off-grid.

Protecciones electrónicas incorporadas

Protecciones del controlador XTRA2210N

Condición	Protección
Cortocircuito fotovoltaico	Sí
Polaridad inversa en PV	Sí
Carga inversa nocturna	Sí
Polaridad inversa en batería	Sí
Sobrevoltaje y sobredescarga de batería	Sí
Sobrecalentamiento de batería y controlador	Sí
Baja temperatura en carga de litio	Sí
Transitorios de alto voltaje (TVS)	Sí

Especificaciones eléctricas

Parámetros eléctricos del XTRA2210N

Voltaje nominal de sistema	12/24VDC automático
Corriente de carga nominal	20A
Corriente de descarga nominal	20A
Rango de voltaje de batería	8 a 32V
Voltaje máximo de circuito abierto PV	100V
Rango de voltaje MPPT	voltaje de batería +2V hasta 72V
Potencia máxima PV (12V)	260W
Potencia máxima PV (24V)	520W
Autoconsumo	hasta 35mA (12V) / 22mA (24V)
Caída de voltaje en circuito de descarga	hasta 0,23V
Coeficiente de compensación de temperatura	-3mV/°C/2V (por defecto)
Puesta a tierra	Negativo común
Puerto RS485	5VDC/200mA, conector RJ45

Especificaciones ambientales y mecánicas

Condiciones de operación y dimensiones

Temperatura de trabajo	-25°C a +50°C con LCD, -30°C a +50°C sin LCD
Temperatura de almacenamiento	-20°C a +70°C
Humedad relativa	hasta 95%, sin condensación
Grado de protección	IP33
Grado de contaminación	PD2
Dimensiones	16 x 10,1 x 4,3 cm
Peso	0,65 kg

Certificaciones

Normas y certificaciones aplicables

Seguridad	EN/IEC 62109-1
Compatibilidad electromagnética	EN 61000-6-3 / EN 61000-6-1

3

Años

Garantía del fabricante EPEVER respalda este controlador con protección electrónica integral contra cortocircuito, sobrecarga, sobredescarga y polaridad inversa, pensada para operar de forma estable en instalaciones off-grid durante años sin intervención constante.

¿Qué corriente máxima de panel puedo conectar a este controlador?

El límite lo marca la potencia fotovoltaica máxima según el voltaje del sistema: 260W en 12V y 520W en 24V. Superar ese valor activa la limitación automática de corriente y potencia del equipo.

¿Funciona con baterías de litio?

Sí, es compatible con baterías de litio, pero el sistema no detecta automáticamente el voltaje nominal en ese caso: hay que configurarlo manualmente desde el software para PC.

¿La pantalla XDS2 viene incluida o hay que comprarla aparte?

Este modelo específico (XTRA2210N-XDS2) incluye la unidad de visualización XDS2 integrada al equipo.

¿Qué pasa si el controlador se calienta mucho?

Cuando la temperatura interna llega a 81°C, el equipo activa un modo de reducción automática de potencia de carga para protegerse, sin necesidad de apagarlo manualmente.

¿Puedo monitorear el controlador de forma remota?

Sí, cuenta con puerto RS485 aislado con protocolo Modbus, compatible con monitoreo vía aplicación móvil o software de PC.

¿Qué tipo de puesta a tierra requiere?

El controlador está diseñado para esquemas de puesta a tierra en negativo común, el más usado en sistemas fotovoltaicos aislados.

¿Es apto para instalaciones en zonas húmedas o costeras?

Tiene protección IP33 contra polvo y salpicaduras, adecuada para ubicaciones semicubiertas con humedad ambiental como la costa Caribe o el Pacífico colombiano. No está diseñado para inmersión ni exposición directa a lluvia intensa.

• EPEVER es una marca especializada en controladores de carga y equipos para sistemas fotovoltaicos aislados.
• Solartex Colombia distribuye este controlador con despacho a todo el territorio nacional.
• Componentes de marcas reconocidas como ST e IR para garantizar baja tasa de fallas.
