Conector MC4 triple 3 a 1 1500VDC Leader

Leader - conectores solares

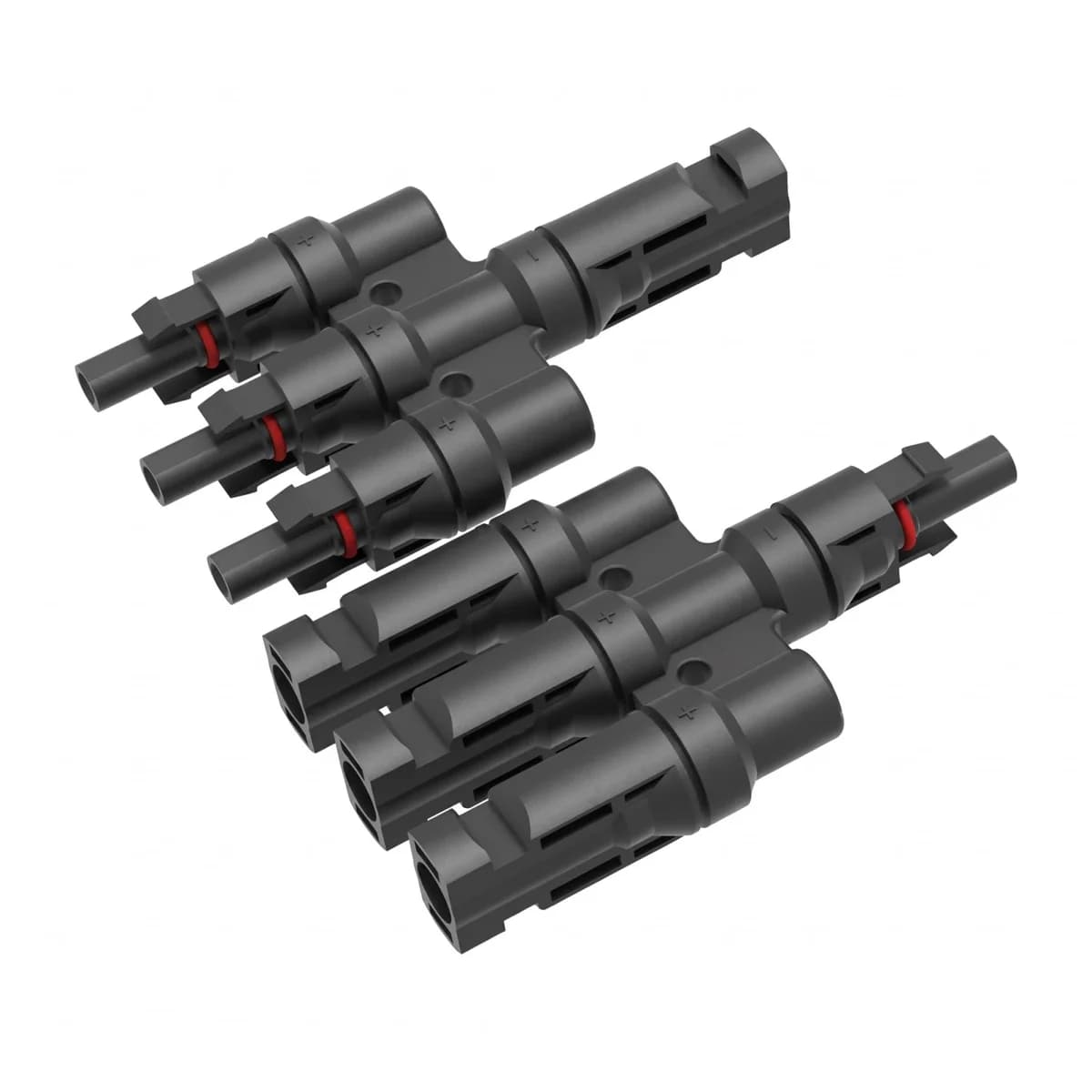

Conector MC4 triple 3 a 1 1500VDC para unir tres ramas de paneles en una sola salida

Combina tres strings fotovoltaicos en una línea de salida, sin cajas de conexión adicionales.

Este conector paralelo 3 en 1 de Leader agrupa tres pares de entrada (MMMF + FFFM) hacia una sola salida, pensado para armar rápido las combinaciones de ramas en instalaciones residenciales y de planta. Soporta hasta 1500VDC y admite cable solar de 2.5 a 16 mm², lo que le da margen para distintos calibres de instalación. El contacto de resorte tipo corona y los terminales de cobre estañado mantienen la resistencia de conexión por debajo de 0.35 mΩ, reduciendo el calentamiento en el punto de unión.

Cumple con normas TUV, UL, IEC y CE, y está diseñado para una vida útil de 25 años. El grado de protección IP67 y la resistencia UV lo hacen apto para instalaciones expuestas a la intemperie, con autobloqueo entre macho y hembra y trinquete en la tuerca para evitar que se afloje con el uso prolongado.

• 1500VDC de tensión máxima
• Topología 3 entradas a 1 salida (MMMF + FFFM)
• Resistencia de contacto menor a 0.35 mΩ
• Grado de protección IP67
• Compatible con cable de 2.5 a 16 mm²
• Vida útil de diseño de 25 años

1500 VDC

Tensión máxima de operación

3 a 1 topología

Entradas MMMF + FFFM hacia una salida

0.35 mΩ

Resistencia de contacto máxima

IP67 grado

Protección contra agua y polvo

2.5-16 mm²

Rango de cable solar compatible

Para qué sirve este conector

Cuando tres ramas de paneles necesitan llegar a un solo cable hacia el inversor o el tablero de combinación, este conector evita instalar una caja de conexión adicional. El sistema MMMF + FFFM permite armar la unión directamente en el punto donde se juntan los cables, con el mismo grado de estanqueidad que un conector MC4 individual.

Compatibilidad

Es compatible con más de 2000 modelos de conectores de módulo del mercado, lo que facilita reemplazar o extender instalaciones existentes sin cambiar los conectores originales de cada panel.

Resistencia al climaIP67 pensado para instalación a la intemperie El sello impermeable y la resistencia UV permiten dejar la conexión expuesta en cubiertas y estructuras al aire libre, incluyendo la humedad y salinidad del Pacífico y la costa Caribe colombianos, sin que el punto de unión se convierta en el eslabón débil del string.

• ContactoResorte tipo corona Terminales de cobre estañado que mantienen la conexión de baja resistencia estable en el tiempo.
• BloqueoAutobloqueo macho-hembra Evita desconexiones accidentales durante el montaje o el mantenimiento.
• SujeciónTrinquete en la tuerca Impide que la tuerca se afloje con vibración o uso prolongado.
• InstalaciónHerramientas básicas Se monta con las mismas herramientas de crimpado usadas para MC4 estándar.
• NormasTUV, UL, IEC, CE Certificaciones de referencia para conectores fotovoltaicos.
• Durabilidad25 años de vida útil de diseño Pensado para acompañar la vida productiva de un sistema fotovoltaico.

Especificaciones eléctricas

Tensión máxima	1500VDC
Resistencia de contacto	Menor a 0.35 mΩ
Topología	3 entradas a 1 salida (MMMF + FFFM)

Especificaciones mecánicas

Rango de cable solar	2.5 a 16 mm²
Grado de protección	IP67
Material de contacto	Cobre estañado, resorte tipo corona
Vida útil de diseño	25 años
Normas	TUV, UL, IEC, CE

25

Años de vida útil de diseño

Diseñado para la vida útil de una planta solar Leader fabrica estos conectores para que acompañen el sistema fotovoltaico durante todo su periodo de operación, sin necesitar reemplazo.

¿Para qué sirve un conector MC4 triple 3 a 1?

Sirve para unir tres ramas de paneles solares en un solo cable de salida, sin usar una caja de conexión aparte. Reduce el número de empalmes en la instalación.

¿Es compatible con conectores MC4 de otras marcas?

Sí, es compatible con más de 2000 modelos de conectores de módulo populares en el mercado, por lo que se puede usar para extender o reparar instalaciones que ya tienen conectores de otra marca.

¿Qué calibre de cable solar admite?

Admite cable solar con secciones de 2.5 a 16 mm², lo que cubre la mayoría de calibres usados en instalaciones residenciales y de planta.

¿Se puede instalar a la intemperie?

Sí, tiene grado de protección IP67 y resistencia a los rayos UV y al envejecimiento, lo que lo hace apto para quedar expuesto en cubiertas y estructuras al aire libre, incluso en zonas de alta humedad o salinidad.

¿Qué herramientas se necesitan para instalarlo?

Se instala con las herramientas básicas de crimpado que se usan para conectores MC4 estándar, sin equipo especializado adicional.

¿Qué evita que se afloje con el tiempo?

Incorpora un mecanismo de trinquete en la tuerca y autobloqueo entre las partes macho y hembra, que impiden que la conexión se suelte con la vibración o el uso prolongado.

¿Qué normas cumple este conector?

Cumple con las normas TUV, UL, IEC y CE, referencias habituales para conectores fotovoltaicos.

• Leader es una marca de conectores solares con certificaciones TUV, UL, IEC y CE.
• Sus conectores solares han conectado más de 9.8 GW de potencia instalada a 2021.
• Despacho a todo el territorio nacional desde Solartex Colombia.
