Conector de tierra entre rieles (jumper)

Artsign - conexión a tierra para estructuras solares

Conector de tierra entre rieles para puesta a tierra sin cable adicional en el empalme

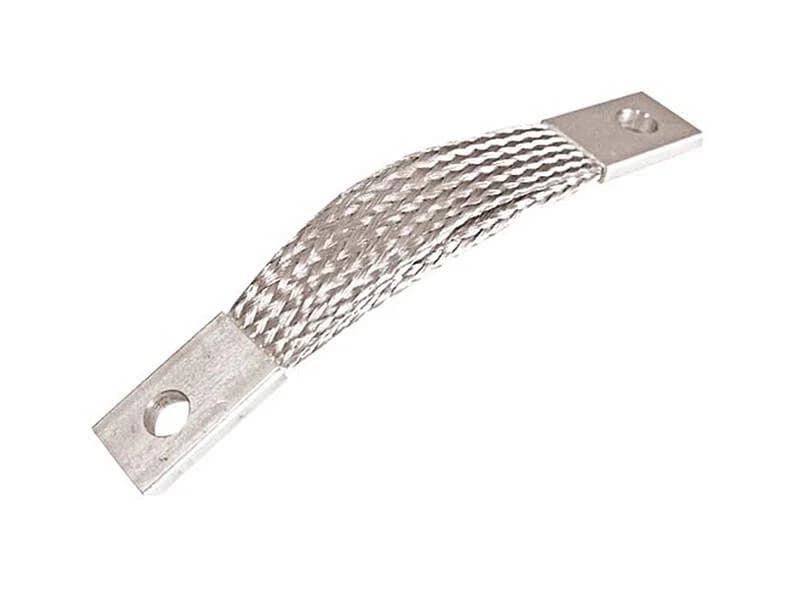

Puente de aluminio y cobre que aterriza la estructura fotovoltaica en el punto donde se unen dos rieles.

Este jumper reemplaza el cableado de puesta a tierra que normalmente se tiende entre tramos de riel. Se instala directamente en el empalme, sin ponchado ni herramientas especiales, y queda expuesto a la intemperie sin perder continuidad eléctrica. Está pensado para instaladores que buscan reducir tiempo de montaje y metros de cable en cubiertas grandes.

• Puentea el empalme de riel sin cable adicional
• Cable de cobre de alta conductividad
• Instalación sin ponchado
• Resistente a la corrosión en exteriores
• 20 años de garantía de fábrica
• Certificaciones ISO, CE, SGS, AS/NZS, JIS, ASCE7-10

20 años

Garantía de fábrica

Cu

Cable de cobre de alta conductividad

6 certificaciones

ISO, CE, SGS, AS/NZS, JIS, ASCE7-10

En instalaciones con muchos tramos de riel, cada empalme necesita continuidad eléctrica para que toda la estructura quede al mismo potencial de tierra. Hacerlo con cable suelto y ponchado en cada unión implica cortar, pelar y prensar terminal por terminal, lo que suma tiempo de mano de obra en cada fila de módulos.

El conector entre rieles resuelve ese punto sin tendido adicional: se fija en el empalme y queda integrado a la estructura, con un cable de cobre corto que absorbe el movimiento entre tramos por dilatación térmica. Es un componente pensado para el punto de unión, no para reemplazar la puesta a tierra general del sistema.

Ahorro de obraElimina el tendido de cable en cada empalme En techos con varias filas de riel, este ahorro se multiplica por cada unión, reduciendo horas de instalación y metros de cable comprado de más.

• ConexiónEn el empalme de riel Se asegura directamente entre dos tramos sin cable independiente de aterrizaje.
• ConductorCobre de alta conductividad Camino de baja resistencia para la corriente de falla hacia tierra.
• MontajeSin ponchado Se conecta y asegura en obra sin herramientas de crimpado.
• ExposiciónApto para intemperie Resiste corrosión y condiciones ambientales severas a la intemperie.
• Garantía20 años de fábrica Respaldo del fabricante para todo el ciclo de vida del sistema.
• NormativaCertificado ISO, CE, SGS, AS/NZS, JIS y ASCE7-10.

Dónde se usa

Características constructivas

Material del cable	Cobre de alta conductividad
Punto de instalación	Empalme entre rieles
Método de conexión	Sin ponchado, ajuste directo
Resistencia ambiental	Intemperie, corrosión

Certificaciones

Normas	ISO, CE, SGS, AS/NZS, JIS, ASCE7-10

20

Años

Garantía del fabricante Artsign respalda este conector con 20 años de garantía de fábrica, un plazo pensado para acompañar la vida útil de un sistema fotovoltaico instalado en cubierta.

Preguntas frecuentes

¿Reemplaza la puesta a tierra general del sistema?

No. Este conector resuelve la continuidad eléctrica en el empalme entre dos tramos de riel, no la conexión de todo el sistema al electrodo de puesta a tierra, que se hace aparte según el diseño de la instalación.

¿Sirve para cualquier marca o perfil de riel?

El fabricante no especifica compatibilidad universal con todos los perfiles de riel del mercado; se recomienda verificar que el ancho y la forma del empalme coincidan con el riel instalado.

¿Necesito herramientas de ponchado para instalarlo?

No. Se conecta y asegura directamente en el empalme de riel sin procesos de crimpado en obra.

¿Cuántos conectores necesito por instalación?

Se usa uno por cada empalme entre tramos de riel donde se requiera continuidad eléctrica, según la cantidad de uniones que tenga la estructura.

¿Resiste la exposición permanente a la intemperie?

Sí, está fabricado para resistir la intemperie y condiciones ambientales severas, incluyendo la corrosión.

¿Qué garantía tiene?

20 años de garantía de fábrica.
