Conector AC Macho + Hembra Betteri BC01 Hoymiles

Hoymiles - accesorios de cableado para microinversores HM-N

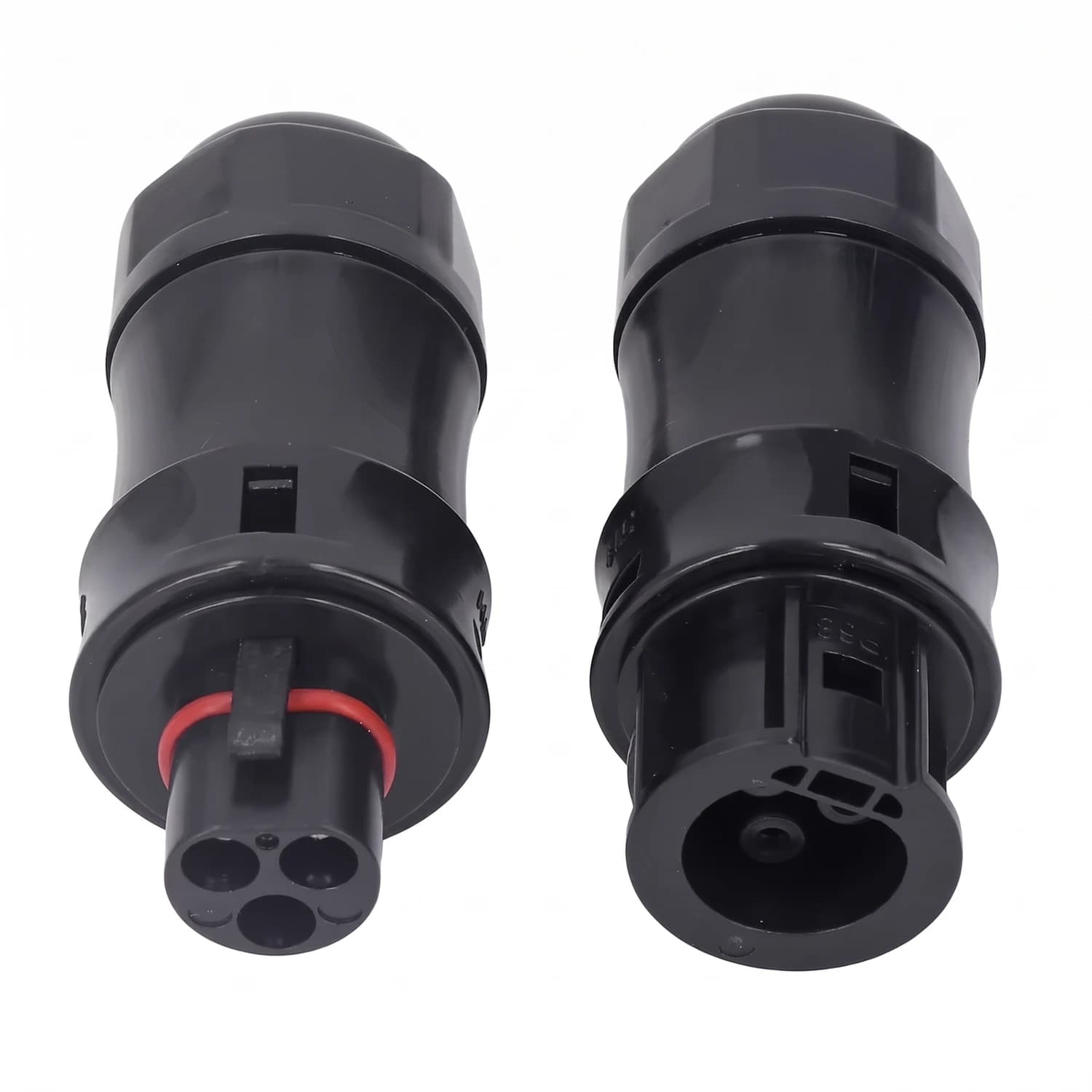

Conector AC macho y hembra Betteri BC01 con 25 A y hermeticidad IP68

El acople que conecta el microinversor a la red o al ramal de distribución sin abrir caja de conexiones

El conector AC Betteri BC01 de Hoymiles es la pieza de campo que arma el tramo de corriente alterna entre un microinversor de la serie HM-N y el tablero de distribución. Viene en dos versiones, macho y hembra, que se complementan entre sí y con los conectores propios del microinversor. Se usa para fabricar cable de extensión AC o cable final AC según la instalación lo requiera. Su sellado IP68 y el bloqueo tipo bayoneta lo hacen apto para quedar expuesto en cubierta, a la intemperie.

• Corriente nominal 25 A
• Grado de protección IP68
• Tensión nominal 250 V AC (TUV), 250/350 V AC (CSA)
• Cable compatible 14/12 AWG
• Conexión por tornillo, sin crimpado
• Rango de temperatura -40 °C a +85 °C

25 A

Corriente nominal

250/350 V AC

Tensión nominal (CSA)

IP68

Grado de protección

4000 V

Tensión soportada a frecuencia industrial

-40 a +85 °C

Rango de temperatura ambiente

En un sistema con microinversores cada unidad entrega su propia salida de corriente alterna, y esas salidas se van encadenando (daisy chain) hasta llegar al tablero. El conector Betteri BC01 es el punto de unión de ese encadenado: uno macho y uno hembra por cada empalme, con bloqueo de bayoneta que impide que se suelten por vibración o por el propio peso del cableado en cubierta.

La carcasa está fabricada en polímero con retardante de llama UL 94-V0 y resistencia a la radiación UV, pensada para quedar a la intemperie durante toda la vida útil de la instalación. En la costa Caribe y el Pacífico colombiano, donde la humedad y la salinidad del ambiente aceleran la corrosión de un contacto mal sellado, el IP68 de este conector evita que la humedad llegue a los pines y genere falsos contactos o pérdidas de potencia.

SelladoIP68 con bloqueo bayoneta El conector queda hermético a polvo y agua incluso en instalaciones de techo expuestas a lluvia directa, sin depender de sellante adicional ni de una caja de conexiones extra.

• Polos2P+PE Línea, neutro y tierra en un solo cuerpo de conexión.
• Contacto≤1 mΩ Resistencia de contacto baja para minimizar pérdidas en el punto de unión.
• Cable admitido14/12 AWG Compatible con el calibre estándar de las ramificaciones AC de microinversores.
• Diámetro de cable10 a 13 mm Rango de diámetro exterior que acepta el prensaestopa del conector.
• WiringTornillo Conexión por terminal de apriete, sin necesidad de prensa de crimpado.
• CategoríaSobretensión III Clasificación de la instalación para la que está diseñado el conector.

Uso en la instalación

Dónde va cada versión

Función de cada conector en el ramal AC

Versión	Se conecta con
AC Connector - F	AC Connector - M del microinversor
AC Connector - M	AC Connector - F del microinversor

Ambos se usan para armar en campo un cable final AC (que baja al tablero) o un cable de extensión AC (que alarga la distancia entre microinversores cuando el cable original se queda corto).

Especificaciones técnicas

Parámetros eléctricos

Pin number	2P+PE
Rated current	25 A
Rated voltage	250 V AC (TUV), 250/350 V AC (CSA)
Contact resistance	≤1 mΩ
Power frequency withstand voltage	4000 V AC
Over voltage category	III

Datos de conexión y mecánicos

Applicable cable specification	14/12 AWG
Applicable cable outer diameter	10 mm a 13 mm
Locking system	Bayonet
Wiring connection	Screw type
Ambient temperature range	-40 °C a +85 °C
Dimensions (L x W x H mm)	85.5 x 35 x 35
Protection rating	IP68
Flame resistance degree	UL 94-V0

Normas de cumplimiento

Product standard	EN 61535:2012, PPP 59015A:2013, UL 6703A
RoHS compliant	Sí

1

Año

Garantía del fabricante Hoymiles respalda el conector contra defectos de fabricación en materiales, sellado y contactos, según las condiciones de uso indicadas en la ficha técnica.

Preguntas frecuentes

¿Este conector sirve con cualquier microinversor o solo con Hoymiles?

Está diseñado para el estándar Betteri BC01 que usan los microinversores de la serie HM-N de Hoymiles. No está validado para otras marcas de microinversores.

¿Necesito los dos, macho y hembra, o solo uno?

Depende del uso: para armar un cable final AC solo necesitas una versión (macho o hembra) más el cable. Para armar un cable de extensión que una dos tramos necesitas las dos versiones.

¿Qué calibre de cable acepta?

Acepta cable de 14 a 12 AWG, con un diámetro exterior de 10 a 13 mm.

¿Se puede instalar sin herramienta de crimpado?

Sí, la conexión es por terminal de apriete a tornillo, no requiere prensa de crimpado.

¿Resiste quedar expuesto a la intemperie en el techo?

Sí, tiene grado de protección IP68 y carcasa resistente a radiación UV, pensado para instalación permanente en cubierta, incluso en zonas de alta humedad.

¿Qué corriente y tensión soporta?

Corriente nominal de 25 A y tensión nominal de 250 V AC (TUV) o 250/350 V AC (CSA), con capacidad de interrupción por sobretensión categoría III.

¿Sirve para reparar un conector dañado en un ramal existente?

Sí, permite reemplazar en sitio un conector dañado sin necesidad de cambiar todo el tramo de cable AC.
