Caja de distribución 8 puestos sobreponer Voltio

Voltio - línea de distribución eléctrica

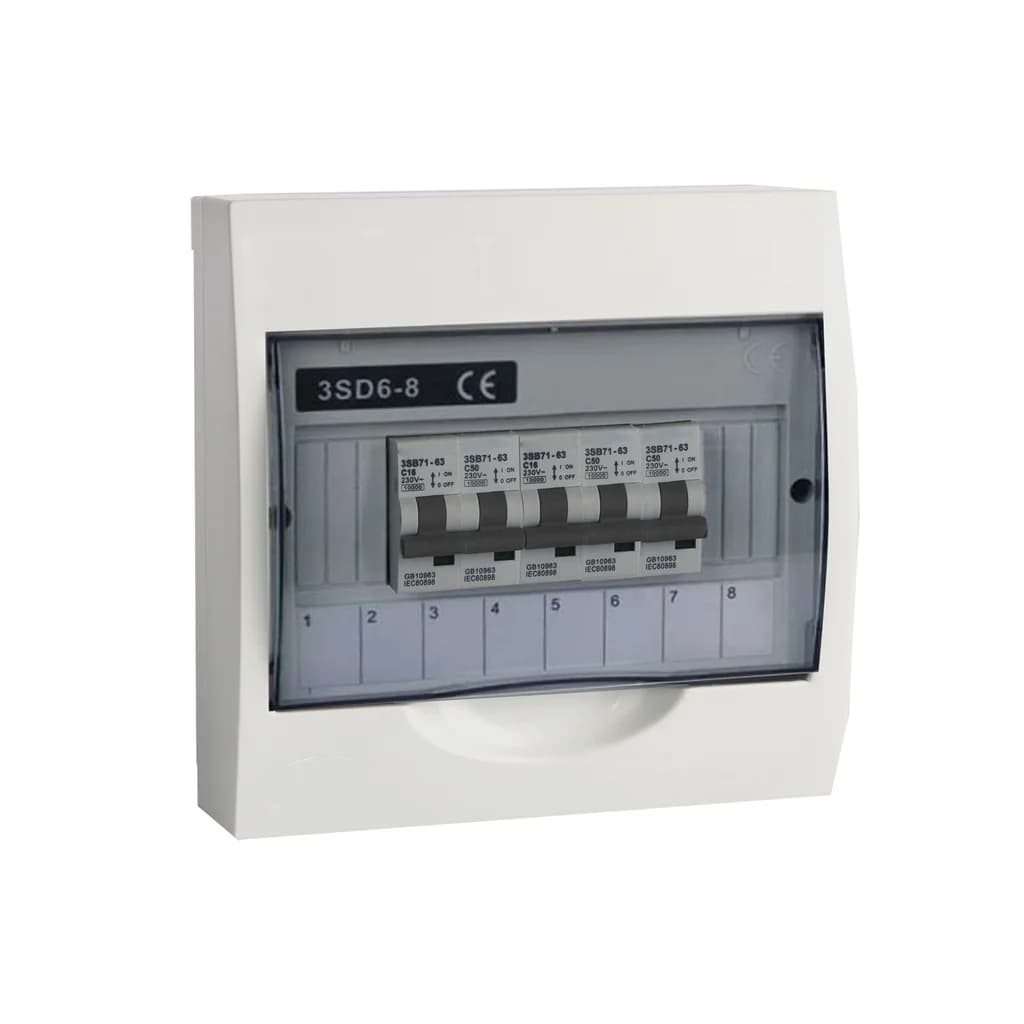

Caja de distribución 8 puestos que aloja breakers modulares en riel DIN de 35 mm

Tablero básico para sobreponer, pensado para instalaciones residenciales y comerciales de espacio reducido.

La caja de distribución de 8 puestos Voltio es un tablero de sobreponer para alojar breakers modulares en riel DIN. Su cuerpo en HIPS autoextinguible resiste el ensayo de hilo incandescente a 650°C, un parámetro de seguridad frente a sobrecalentamientos internos. Está pensada para vivienda, oficina e instalaciones pequeñas donde se necesita organizar los circuitos sin ocupar mucho muro. El panel frontal trae etiquetas para identificar cada circuito, un requisito que además exige el RETIE.

• 8 espacios para riel DIN 35 mm
• Grado de protección IP30
• Tensión de operación hasta 380 V
• Material HIPS autoextinguible, hilo incandescente 650°C
• Montaje de sobreponer, tapa con apertura a 70°

8

Espacios para breakers modulares

380 V

Tensión de operación

IP30

Grado de protección

650 °C

Resistencia al hilo incandescente

Este tablero funciona como punto de distribución para circuitos ramales en instalaciones de baja capacidad: iluminación, tomacorrientes o cargas puntuales como un inversor pequeño o un controlador de carga en un sistema solar residencial. El cuerpo en HIPS autoextinguible no propaga la llama si hay una falla interna, y el IP30 protege contra el ingreso de objetos sólidos mayores a 2,5 mm, aunque no contra polvo fino ni agua, por lo que su uso queda limitado a interiores.

El montaje es de sobreponer sobre riel DIN de 35 mm, con tapa abisagrada que abre a 70° para facilitar el cableado y el mantenimiento. El cierre es por tornillo de apriete y el panel frontal trae espacio para etiquetar cada circuito, algo que en Colombia el RETIE exige como parte del marcado obligatorio de todo tablero: tensión nominal, corriente nominal, número de fases e hilos, marca del fabricante, símbolo de riesgo eléctrico y cuadro de identificación de circuitos.

Uso recomendadoInterior protegido, no para zonas de tránsito El grado de impacto de esta familia de cajas es bajo, así que conviene instalarla en interiores residenciales u oficinas donde no reciba golpes, y no en bodegas, exteriores o pasillos de tránsito industrial.

Atributos del tablero

• Capacidad8 puestos Espacio ajustable para riel DIN, según el ancho de los breakers que instales.
• MaterialHIPS autoextinguible No propaga la llama ante un sobrecalentamiento interno.
• ProtecciónIP30 Protege contra objetos sólidos mayores a 2,5 mm, sin protección contra agua.
• TensiónHasta 380 V Compatible con instalaciones monofásicas y bifásicas de uso residencial.
• MontajeSobreponer Se instala directamente sobre el muro, sin necesidad de empotrar.
• Apertura de tapa70° Facilita el cableado y el acceso a los breakers.

Especificaciones técnicas

Espacios	8 módulos DIN
Material del cuerpo	HIPS (poliestireno de alto impacto), autoextinguible
Grado de protección	IP30
Tensión de operación	Hasta 380 V
Montaje	Sobreponer, riel DIN 35 mm
Apertura de tapa	70°
Cierre	Tornillo de apriete
Resistencia al hilo incandescente	650 °C

Dimensiones y peso

Dimensiones	20,0 x 18,3 x 9,5 cm
Peso	0,535 kg

1

Año

Garantía del fabricante Cubre defectos de fabricación en el material y en el mecanismo de cierre bajo condiciones normales de uso en interior.

Preguntas frecuentes

¿Cuántos breakers monopolares caben en esta caja?

Caben hasta 8 breakers monopolares de 18 mm de ancho. Si usas breakers bipolares o tripolares, el número de circuitos disponibles disminuye porque cada uno ocupa más espacio en el riel.

¿Se puede instalar a la intemperie?

No. El grado de protección IP30 no cubre el ingreso de agua ni de polvo fino, así que esta caja debe instalarse en interior, protegida de humedad y lluvia.

¿Trae barraje de neutro y de tierra?

La ficha técnica disponible no especifica si incluye barraje de neutro y de tierra. Confirma este dato antes de comprar, ya que el RETIE exige que el tablero cuente con un barraje terminal para el cable del alimentador.

¿Qué tan resistente es a golpes?

Su resistencia al impacto es baja, por lo que conviene ubicarla en un interior protegido, sin tránsito de personas o equipos cerca, y no en bodegas, exteriores o zonas industriales.

¿Qué diferencia hay entre esta caja y una para empotrar?

Esta es de sobreponer: se instala directamente sobre la superficie del muro. Una caja para empotrar requiere abrir un espacio en la pared para quedar a ras de la superficie.

¿Cumple con el RETIE?

El fabricante T&C Colombia cuenta con certificado de conformidad Intertek para esta familia de cajas (1P a 18P), que cubre los numerales de la Resolución 90708 de 2013. Verifica con tu proveedor la vigencia del certificado antes de instalarla en un proyecto que requiera soporte documental RETIE.

¿Sirve para un sistema solar residencial pequeño?

Sí, funciona como punto de distribución para los circuitos ramales alimentados por un inversor de baja potencia, siempre que la tensión de operación del sistema no supere los 380 V que soporta la caja.
