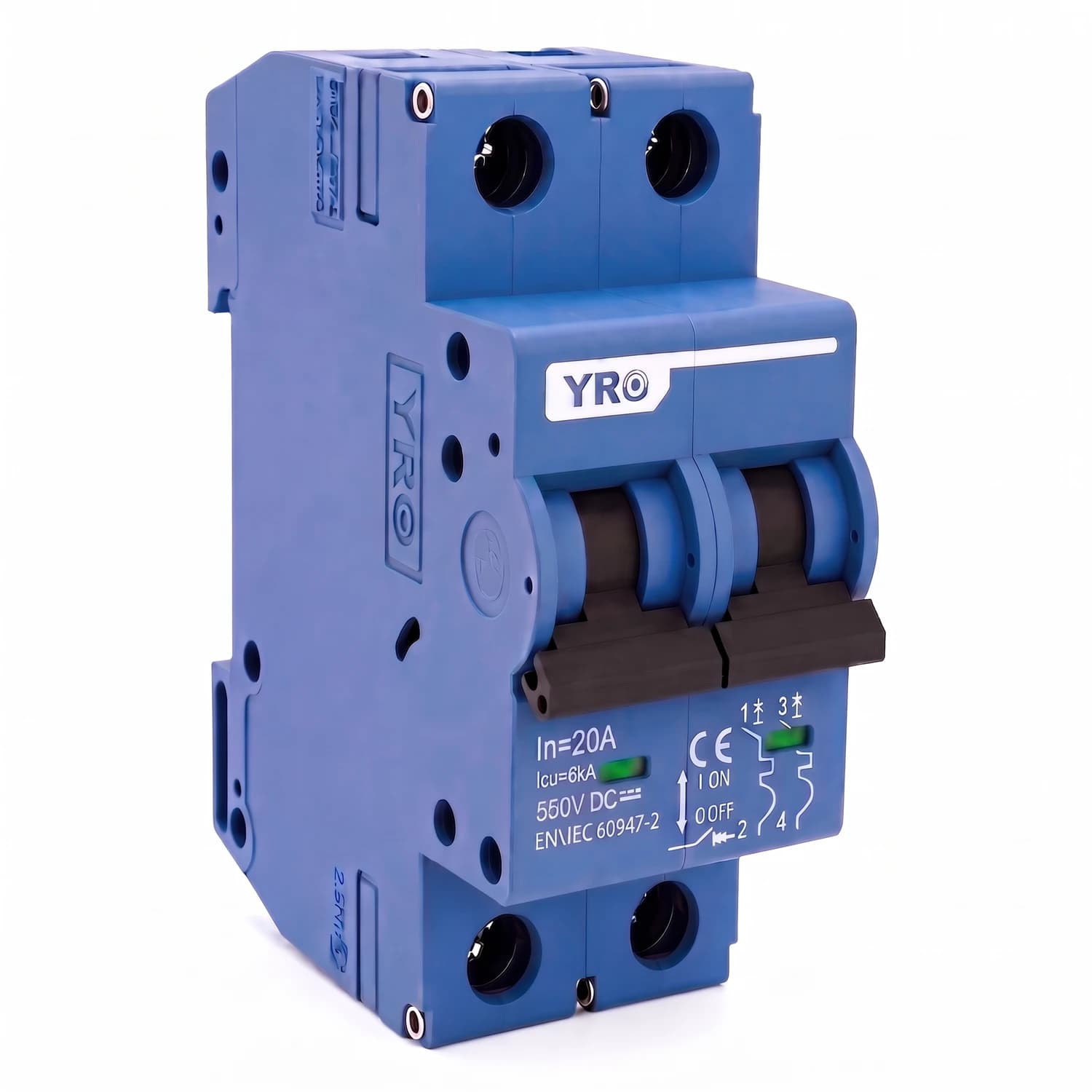

Breaker termomagnético DC 2P 550VDC 20A YRO

YRO - serie YRL7-63DC para gabinetes de string y combiner box

Breaker termomagnético DC 2P 20A 550V para protección de circuitos fotovoltaicos

Interruptor termomagnético de corriente continua de dos polos, que corta el positivo y el negativo del mismo circuito

El YRL7-63DC de dos polos protege un ramal fotovoltaico interrumpiendo sus dos conductores a la vez. Esa es la diferencia real con la versión de un polo: al abrir, el arco se reparte entre dos cámaras de extinción en serie, y por eso el equipo sube de los 250 V del modelo de un polo a los 550 V de este. En un string moderno, donde la tensión de circuito abierto supera con holgura los 250 V, es la configuración que corresponde.

• Corriente nominal 20A
• Tensión de operación 550V DC (2 polos)
• Corta positivo y negativo simultáneamente
• No polarizado, apto para corriente continua
• Curva de disparo tipo C, capacidad de ruptura Icu 6kA
• Montaje en riel DIN estándar, ocupa 2 módulos

20 A

Corriente nominal In

550 V DC

Tensión de operación (2P)

6 kA

Capacidad de ruptura Icu

8 kV

Tensión de impulso Uimp

En un tablero de corriente continua o dentro de una caja combinadora, este breaker cumple la función que un interruptor de corriente alterna no puede: interrumpir un circuito que no pasa por cero de forma natural. Su cámara de extinción de arco está diseñada específicamente para DC, algo que un breaker convencional de AC no ofrece aunque tenga la misma corriente nominal.

Cortar los dos polos importa más de lo que parece. Si solo se interrumpe el positivo, el negativo del string sigue conectado al inversor, y cualquier falla a tierra aguas abajo mantiene un camino de corriente con los paneles todavía generando. Con dos polos, el ramal queda aislado por ambos extremos, que es lo que se necesita para intervenir el equipo con seguridad.

DimensionamientoPara strings de hasta 16 A de corriente de cortocircuito La regla de dimensionamiento fotovoltaico pide una protección de al menos 1,25 veces la Isc del string, así que este breaker de 20 A cubre ramales cuya corriente de cortocircuito no pase de 16 A. Comprueba la Isc en la ficha de tus paneles antes de elegir.

• Corriente nominal20 A Disponible en la serie desde 6 hasta 63 A según el punto del sistema a proteger.
• Tensión de operación550 V DC La de la versión de dos polos. La de un polo llega a 250 V, y en la misma serie hay versiones de 3P y 4P para tensiones mayores.
• Capacidad de ruptura6 kA Icu con 100% de Ics, es decir, mantiene su capacidad de ruptura nominal en operación repetida.
• Curva de disparoTipo C Adecuada para picos de corriente moderados sin disparos innecesarios.
• Sección de cable2.5 mm² La que indica el fabricante para 20 A, con torque de apriete de 2,0 N·m en ambos lados.
• Espacio en el tablero2 módulos DIN 35 mm de ancho, el doble que la versión de un polo.

Comportamiento térmico y de altitud

La corriente que realmente admite un breaker termomagnético varía con la temperatura ambiente y con la altitud de instalación, dos factores que en Colombia cambian mucho de una región a otra. Estos son los valores del fabricante para la versión de 20 A.

Corriente admitida según temperatura ambiente (breaker de 20 A)

Temperatura	Corriente corregida
-20 °C	25 A
0 °C	23 A
20 °C	21.2 A
30 °C	20 A
40 °C	19.2 A
50 °C	18.6 A
60 °C	17.8 A
70 °C	16.8 A

En instalaciones del altiplano, como Bogotá a 2.600 m, o en zonas de mayor altura de la cordillera, la corriente admisible también se reduce por la menor densidad del aire, que dificulta la disipación de calor del breaker.

Factor de corrección por altitud

Altitud	Factor de corrección
Menor a 2000 m	1.0
2000 a 3000 m	0.9
3000 m o más	0.8

Especificaciones eléctricas

Corriente nominal In	20 A
Número de polos	2P
Tensión de operación Ue (2P) — este modelo	550 V DC
Tensión de aislamiento Ui (2P)	800 V DC
Tensión de impulso Uimp	8 kV
Capacidad de ruptura Icu	6 kA
Capacidad de ruptura en servicio Ics	100% Icu
Curva de disparo	C
Tipo de disparo	Termomagnético
Sección de cable recomendada	2.5 mm²
Otras versiones de la serie	1P hasta 250 V DC · 3P hasta 750 V DC · 4P hasta 1000 V DC

Condiciones de instalación

Temperatura ambiente	-20 °C a 70 °C
Altitud máxima sin corrección	2000 m
Humedad relativa	hasta 95%
Nivel de contaminación	3
Categoría de instalación	Clase III
Montaje	Riel DIN estándar

Dimensiones y peso (2P)

Ancho	35 mm
Alto	80 mm
Profundidad	71 mm
Peso	0.26 kg

2

Años

Garantía del fabricante YRO respalda este breaker por defectos de fabricación bajo condiciones normales de operación e instalación en el rango de corriente y voltaje especificado.

¿Cuándo necesito la versión de dos polos y no la de uno?

Cuando la tensión del circuito supera los 250 V, que es el límite de la versión de un polo, y cuando quieres poder aislar el ramal por sus dos conductores. Un string de inversor on grid normalmente entra en ese caso; un circuito de batería de 48 V, no necesariamente.

¿Para qué string sirve un breaker de 20 A?

Para uno cuya corriente de cortocircuito (Isc) no supere los 16 A, aplicando el factor de 1,25 del dimensionamiento fotovoltaico. La Isc aparece en la ficha técnica de tus paneles; si conectas varios strings en paralelo antes de este punto, hay que sumar sus corrientes.

¿Este breaker sirve para un circuito de corriente alterna?

No. Está diseñado exclusivamente para corriente continua (DC). Su cámara de extinción de arco no funciona igual en aplicaciones de corriente alterna.

¿Hay que respetar la polaridad al conectarlo?

No, es un diseño no polarizado. Puedes conectar el positivo o el negativo del string en cualquiera de los bornes sin afectar su funcionamiento.

¿Qué sección de cable necesito para este breaker?

El fabricante indica 2.5 mm² para la versión de 20 A, con un torque de apriete de 2,0 N·m tanto del lado de la alimentación como del lado de la carga.

¿Cuánto espacio ocupa en el tablero?

Dos módulos de riel DIN, 35 mm de ancho en total, frente a los 17,5 mm de la versión de un polo. Su peso es de 0,26 kg.

¿Necesito aplicar algún factor de corrección si lo instalo en Bogotá?

Sí. Por encima de 2000 m de altitud aplica un factor de corrección de 0.9 sobre la corriente nominal, y de 0.8 por encima de 3000 m, debido a la menor disipación de calor del equipo.

¿Qué capacidad de ruptura tiene ante un cortocircuito?

Su capacidad de ruptura última (Icu) es de 6 kA, manteniendo el 100% de esa capacidad en operación repetida (Ics).

¿Se puede instalar en exteriores o requiere gabinete?

El equipo está clasificado para nivel de contaminación 3 y humedad relativa hasta 95%, pero al montarse en riel DIN se recomienda instalarlo dentro de un gabinete o combiner box que lo proteja de la exposición directa.
