Base trasera fija para soporte inclinado 10°

ArtSign - línea de estructuras para montaje solar

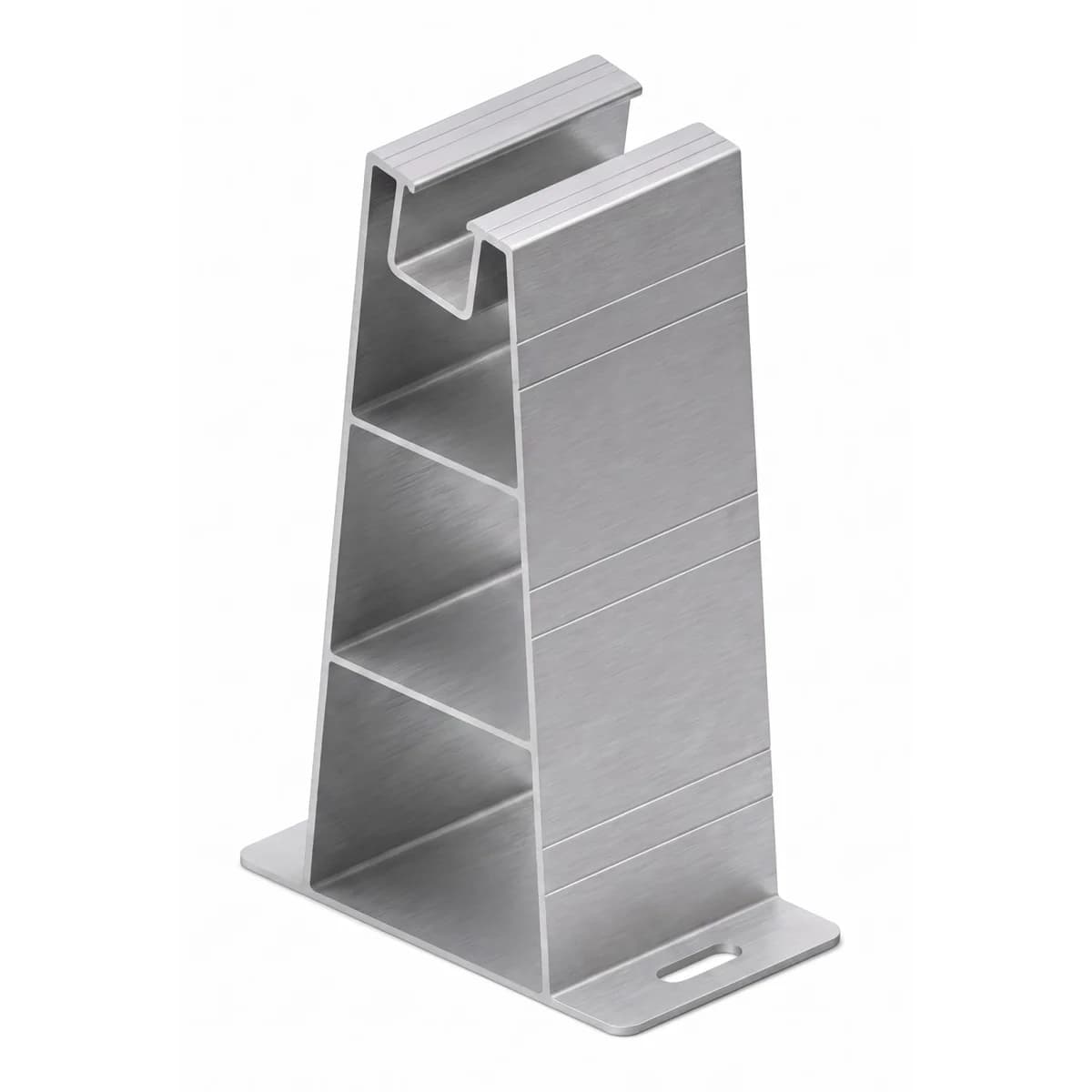

Base trasera fija inclinación 10° para soportes sin rieles en techos planos

El complemento del soporte frontal que fija el ángulo de tu proyecto fotovoltaico sin usar perfilería adicional.

La base trasera fija de 10° es la pieza que completa el tilt kit ArtSign para montaje sobre techos planos o cubiertas metálicas. Trabaja junto al soporte frontal A231 sosteniendo el panel por su borde posterior, sin necesidad de rieles de aluminio. Está fabricada en aluminio estructural con recubrimiento anodizado, pensada para resistir la intemperie durante décadas de operación. Reduce el material y la mano de obra del montaje frente a un sistema tradicional con rieles.

• Inclinación fija de 10°
• Aluminio estructural con anodizado anticorrosión
• Montaje sin rieles
• Compatible con soporte frontal A231
• Garantía de fábrica de 20 años

10 °

Inclinación fija

20 años

Garantía de fábrica

25 años

Vida útil de diseño

En un sistema fotovoltaico sobre techo plano, el panel necesita dos apoyos: uno frontal que define la altura de entrada de luz y uno trasero que cierra el ángulo. La base trasera fija de 10° cumple esa segunda función, trabajando en pareja con el soporte frontal A231 para dejar el módulo firme en su inclinación definitiva sin depender de una estructura de rieles completa.

Al eliminar el riel, el peso total sobre la cubierta baja y el tiempo de instalación se acorta, algo que se nota tanto en techos de teja como en cubiertas metálicas de bodegas y naves industriales. El aluminio estructural con anodizado resiste la corrosión propia de instalaciones expuestas todo el año, incluida la humedad y salinidad del Pacífico o la costa Caribe colombiana.

Menos piezas en obraEl tilt kit sin rieles reduce material y mano de obra Al fijar el panel directamente entre el soporte frontal y esta base trasera, te ahorras la perfilería de aluminio que exige un montaje tradicional, con menos horas de instalación y menos carga sobre el techo.

• Ángulo10° fijo Favorece el autolavado del panel con el agua de lluvia y mejora la captación de radiación en techos planos.
• MaterialAluminio 6005-T5 anodizado Resistencia mecánica y protección contra la corrosión en instalaciones a la intemperie.
• CompatibilidadSoporte frontal A231 Diseñada para trabajar en pareja con el frontal ArtSign en el mismo tilt kit.
• InstalaciónSin rieles El panel se fija directamente sobre los soportes, sin perfilería intermedia.

Especificaciones de la base trasera fija 10° ArtSign

Inclinación	10° fija
Material	Aluminio estructural 6005-T5, recubrimiento anodizado
Compatibilidad	Soporte frontal A231 ArtSign (tilt kit)
Tipo de montaje	Sin rieles, sobre placa de concreto, teja o cubierta metálica
Vida útil de diseño	25 años

20

Años

Garantía de fábrica La base trasera fija de 10° ArtSign cuenta con 20 años de garantía de fábrica, respaldada por certificaciones internacionales ISO, CE, TÜV y SGS.

¿Esta base trasera se usa sola o necesita el soporte frontal A231?

Se usa junto con el soporte frontal A231: uno sostiene el borde delantero del panel y este fija el borde trasero, completando el ángulo de 10° del tilt kit.

¿Sirve para techos de teja, cubierta metálica y placa de concreto?

Sí, está pensada para cualquiera de esas tres superficies, siempre que se fije con el anclaje adecuado a cada tipo de cubierta.

¿Necesito rieles de aluminio para instalar el panel con esta base?

No. El sistema está diseñado para fijar el panel directamente sobre el soporte frontal y esta base trasera, sin perfilería de rieles adicional.

¿Qué material y protección contra corrosión tiene?

Es aluminio estructural 6005-T5 con recubrimiento anodizado, pensado para resistir la corrosión en instalaciones expuestas a la intemperie.

¿Por qué la inclinación es fija en 10° y no ajustable?

El ángulo de 10° se eligió para favorecer el autolavado de los módulos con el agua de lluvia y mantener una buena captación de radiación en techos planos, sin las piezas adicionales que exige un sistema ajustable.

¿Cuánto dura la garantía de fábrica?

La garantía de fábrica es de 20 años, con una vida útil de diseño de 25 años, respaldada por certificaciones ISO, CE, TÜV y SGS.
