Abrazadera terminal end clamp 40mm aluminio

ARTSIGN - fijación para montaje solar

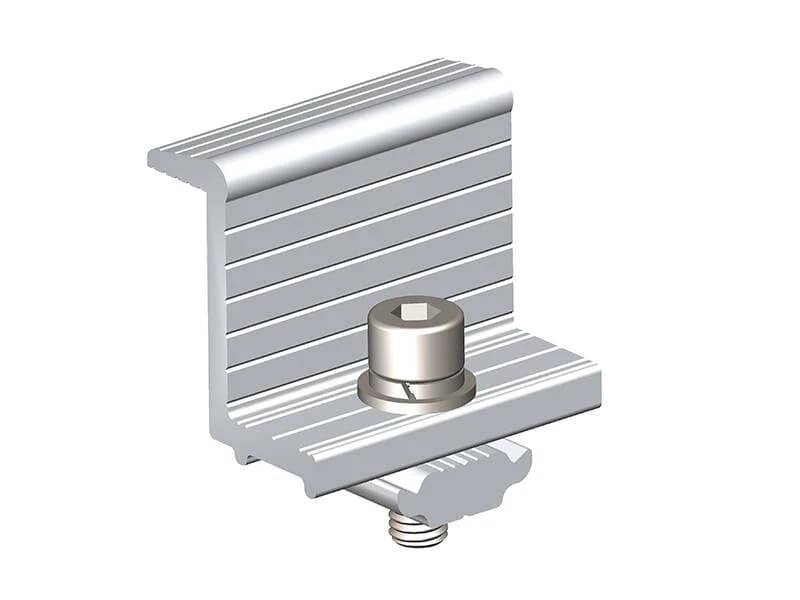

Abrazadera terminal end clamp 40mm de aluminio que asegura el panel en el extremo del riel

Sujeción de borde para sistemas de montaje sobre riel con panel de 40 mm de marco.

Esta abrazadera terminal fija el panel solar en el extremo del riel, evitando que el viento o las vibraciones lo desplacen con el tiempo. Está fabricada en aluminio anodizado, resistente a la intemperie, e incluye aislamiento para prevenir el par galvánico entre metales distintos. Trae la tornillería de instalación incluida, lista para montar sin comprar piezas sueltas.

• Compatible con panel de 40 mm de marco
• Aislamiento antipar galvánico
• Aluminio anodizado resistente a la corrosión
• Tornillería A2-70 y tuerca de 6 mm incluidas
• 20 años de garantía de fábrica

40 mm

Espesor de panel compatible

6 mm

Tuerca de sujeción incluida

A2-70

Grado de acero de la tornillería

20 años

Garantía de fábrica

En una planta solar, cada abrazadera terminal cumple una función puntual: cerrar el extremo del riel y dejar el panel bloqueado en ese punto, sin juego ni movimiento. Esto es especialmente relevante en cubiertas expuestas a viento fuerte, donde una fijación floja termina generando vibración constante sobre el marco del módulo y, con el tiempo, microfisuras o aflojamiento de otros puntos de anclaje.

El aislamiento incorporado entre la abrazadera y el marco del panel evita el contacto directo entre el aluminio y otros metales del sistema de montaje, lo que reduce la corrosión galvánica que aparece cuando dos metales distintos quedan en contacto permanente a la intemperie. Esto extiende la vida útil de la fijación en instalaciones expuestas a lluvia, humedad o ambientes salinos, como los de la costa Caribe y el Pacífico colombiano.

Kit listo para instalarTornillería A2-70 y tuerca de 6 mm incluidas No necesitas comprar piezas sueltas: la abrazadera llega con todo lo necesario para fijarla al riel en el mismo montaje.

• FijaciónExtremo del riel Bloquea el panel de 40 mm en el punto final de la fila de montaje.
• MaterialAluminio anodizado Resiste la intemperie sin perder propiedades mecánicas con el tiempo.
• AislamientoAntipar galvánico Separa metales disímiles y evita corrosión acelerada en el punto de contacto.
• TornilleríaAcero A2-70 Grado de alta resistencia para sujeción exterior.
• Tuerca6 mm Incluida en el kit de montaje.
• CertificacionesISO, CE, SGS, AS/NZS, JIS, ASCE7-10 Estándares internacionales de calidad y resistencia estructural.

Especificaciones técnicas

Compatibilidad de panel	Marco de 40 mm
Material	Aluminio anodizado
Aislamiento	Antipar galvánico entre metales disímiles
Tornillería incluida	Acero A2-70
Tuerca	6 mm
Certificaciones	ISO, CE, SGS, AS/NZS, JIS, ASCE7-10

20

Años

Garantía del fabricante Respaldo de fábrica bajo estándares de calidad y resistencia estructural reconocidos internacionalmente.

¿Para qué espesor de panel sirve esta abrazadera?

Está diseñada para paneles con marco de 40 mm de espesor. Si tu panel tiene un marco de otro grosor, necesitas verificar la compatibilidad antes de instalarla.

¿En qué parte de la instalación se usa, en el medio o en el extremo de la fila?

Se usa exclusivamente en los extremos de cada fila de riel, donde se necesita fijar el borde libre del último panel. Para unir dos paneles consecutivos se usa una abrazadera intermedia, no esta.

¿Incluye la tornillería necesaria para instalarla?

Sí, el kit incluye tornillería de acero A2-70 y tuerca de sujeción de 6 mm, lista para montar sin comprar piezas adicionales.

¿Necesita algún aislamiento adicional entre el panel y el riel?

No, ya incorpora aislamiento para evitar el par galvánico entre metales distintos, por lo que no necesitas agregar una pieza adicional para ese fin.

¿Qué tan resistente es a la humedad y la salinidad de zonas costeras?

El aluminio anodizado y el aislamiento antigalvánico están pensados para resistir ambientes exigentes, como la humedad y la salinidad de la costa Caribe o el Pacífico colombiano, donde la corrosión avanza más rápido.

¿Cuántas abrazaderas terminales necesito por fila de paneles?

Se usan dos por fila, una en cada extremo del riel. El resto de los paneles de la fila se sujetan con abrazaderas intermedias.

¿Qué garantía tiene esta abrazadera?

Cuenta con 20 años de garantía de fábrica, respaldada por certificaciones internacionales de calidad como ISO, CE, SGS, AS/NZS, JIS y ASCE7-10.
