Abrazadera terminal 30mm para panel solar

Artsign - línea de estructuras de montaje

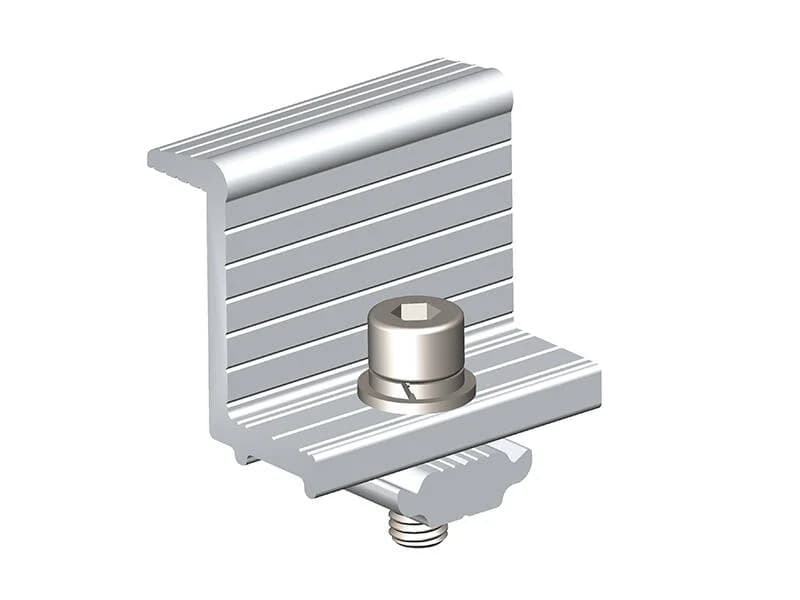

Abrazadera terminal de 30mm para panel solar que fija el módulo en el extremo del riel

El punto de sujeción que evita el movimiento de los paneles en los bordes de la estructura.

Esta abrazadera terminal (end clamp) de 30 mm se instala sobre el riel 7R para bloquear el panel solar en los extremos de cada fila. Al inmovilizar el módulo frente a viento y vibraciones, protege tanto el rendimiento eléctrico como la integridad física de la instalación a largo plazo. Viene en aluminio anodizado con aislamiento para evitar el par galvánico entre metales distintos, y trae la tornillería necesaria para montarla de una vez.

• Compatible con riel 7R
• Grosor de panel 30 mm
• Aluminio anodizado resistente a la corrosión
• Aislamiento contra par galvánico
• Tornillería A2-70 incluida
• 20 años de garantía de fábrica

30 mm

Grosor de panel compatible

6 mm

Tuerca de sujeción incluida

20 años

Garantía de fábrica

En un arreglo fotovoltaico, cada fila de paneles necesita fijación tanto en los puntos intermedios como en los extremos del riel. La abrazadera terminal cumple esa segunda función: sujeta el borde del panel contra la estructura para que no se desplace ni vibre con el viento, algo especialmente relevante en cubiertas expuestas o en zonas altas donde las ráfagas son más fuertes.

El aluminio anodizado le da resistencia frente a la intemperie, y el aislamiento contra el par galvánico evita que el contacto directo entre metales distintos (como el aluminio del riel y el acero de los tornillos) acelere la corrosión con el tiempo. Esto es relevante en instalaciones cerca de la costa Caribe o el Pacífico colombiano, donde la humedad y la salinidad del ambiente aceleran el deterioro de las fijaciones metálicas sin protección adecuada.

CompatibilidadSe acopla directamente al riel 7R Bloquea el panel de 30 mm de espesor en el extremo del riel sin necesidad de piezas adicionales ni adaptadores.

• Protección galvánicaAislamiento incluido Evita el contacto directo entre metales disímiles y prolonga la vida útil de la sujeción.
• Kit de montajeTornillería A2-70 Trae tornillo de alta resistencia y tuerca de 6 mm para instalar de inmediato.
• AcabadoAluminio anodizado Resiste la intemperie y la corrosión en exteriores.
• CertificacionesISO, CE, SGS, AS/NZS, JIS, ASCE7-10 Cumple estándares internacionales de calidad y desempeño estructural.

Especificaciones técnicas

Grosor de panel compatible	30 mm
Riel compatible	Riel 7R
Material	Aluminio anodizado
Tornillería incluida	Tornillo A2-70 y tuerca de 6 mm
Certificaciones	ISO, CE, SGS, AS/NZS, JIS, ASCE7-10

20

Años

Garantía del fabricante Respaldo de fábrica bajo estándares de calidad internacional, aplicable al desempeño estructural y la resistencia del material a la corrosión.

Preguntas frecuentes

¿Esta abrazadera sirve para cualquier riel de montaje?

No, está diseñada específicamente para acoplarse sobre riel 7R. Si tu estructura usa otro perfil, necesitas verificar la compatibilidad antes de comprarla.

¿Qué diferencia hay entre esta abrazadera terminal y una abrazadera intermedia?

La abrazadera terminal (end clamp) se usa en los dos extremos de cada fila de paneles, mientras que la abrazadera intermedia va entre dos módulos consecutivos. Cada fila necesita ambos tipos.

¿Sirve para paneles de cualquier grosor de marco?

Está fabricada para paneles con marco de 30 mm de espesor. Si tu panel tiene un marco más delgado o más grueso, la sujeción no quedará firme.

¿Incluye la tornillería para instalarla?

Sí, trae tornillo de alta resistencia A2-70 y tuerca de sujeción de 6 mm, listos para el montaje sin necesidad de comprar piezas adicionales.

¿Por qué es importante el aislamiento contra el par galvánico?

Porque el contacto directo entre metales distintos (como el aluminio del riel y el acero de la tornillería) genera corrosión acelerada con la humedad. El aislamiento incluido evita ese desgaste y extiende la vida útil de la fijación, algo especialmente importante en ambientes húmedos como la costa Caribe o el Pacífico colombiano.

¿Qué garantía tiene esta abrazadera?

Cuenta con 20 años de garantía de fábrica, respaldada por certificaciones internacionales de calidad como ISO, CE, SGS, AS/NZS, JIS y ASCE7-10.
