Abrazadera intermedia Mid Clamp 35mm para panel solar

Artsign - accesorios de montaje fotovoltaico

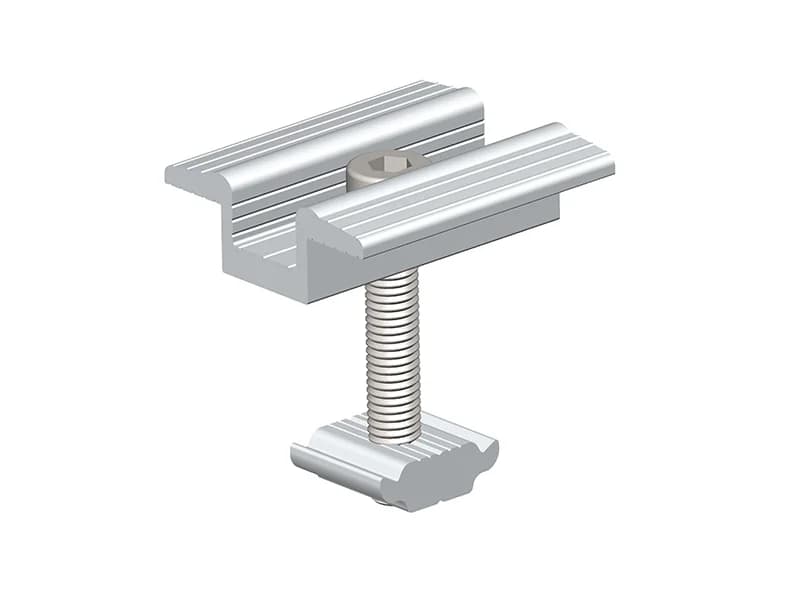

Abrazadera intermedia mid clamp 35mm que une y fija paneles adyacentes sobre el riel

Sujeción para el marco de módulos solares instalados en paralelo.

Esta abrazadera intermedia de 35 mm fija dos paneles adyacentes sobre el mismo riel de montaje, distribuyendo la presión de forma uniforme sobre ambos marcos. Su cuerpo de aluminio anodizado y la tornillería en acero inoxidable A2-70 están pensados para instalaciones expuestas a la intemperie durante años. Incluye tuerca de sujeción de 6 mm y aislamiento integrado entre metales, un detalle que reduce el desgaste por corrosión galvánica en el punto de contacto con el riel.

• Ancho de sujeción de 35 mm
• Tornillería en acero inoxidable A2-70
• Cuerpo en aluminio anodizado
• Aislamiento galvánico integrado
• Certificaciones ISO, CE, SGS, AS/NZS, JIS y ASCE7-10
• 20 años de garantía de fábrica

35 mm

Ancho de sujeción sobre el marco del panel

6 mm

Tuerca de sujeción incluida

A2-70

Grado del acero inoxidable de la tornillería

20 años

Garantía de fábrica

Sujeción entre paneles instalados en paralelo

En un arreglo fotovoltaico, los paneles que comparten un mismo riel necesitan un punto de unión que los mantenga alineados y a la misma altura. La mid clamp de 35 mm cumple esa función: se ubica entre dos marcos adyacentes y los sujeta con un único tornillo, optimizando el espacio disponible en el riel frente a usar dos abrazaderas de extremo por separado.

El aislamiento galvánico integrado evita el contacto directo entre metales distintos (el aluminio del marco del panel, el aluminio del riel y el acero de la tornillería), lo que reduce la corrosión por par galvánico. Esto es especialmente relevante en instalaciones cerca de la costa Caribe o el Pacífico colombiano, donde la humedad y la salinidad del ambiente aceleran el desgaste de las uniones metálicas expuestas a la intemperie.

Durabilidad de la uniónAluminio anodizado y acero A2-70 El tratamiento anodizado del cuerpo y el grado A2-70 de los tornillos están diseñados para resistir condiciones ambientales extremas sin perder resistencia mecánica con los años.

• FijaciónSujeción paralela Une y fija de manera uniforme los marcos de dos paneles adyacentes sobre el mismo riel.
• ProtecciónAislamiento galvánico Reduce el par galvánico entre metales disímiles en el punto de contacto.
• MaterialesAluminio anodizado Cuerpo resistente a la corrosión y a condiciones ambientales extremas.
• TornilleríaAcero inoxidable A2-70 Incluye tuerca de sujeción de 6 mm de alta durabilidad.
• CertificacionesISO, CE, SGS, AS/NZS, JIS, ASCE7-10 Normas de calidad reconocidas internacionalmente.
• Respaldo20 años de garantía Garantía de fábrica sobre el producto.

Especificaciones técnicas

Ancho de sujeción	35 mm
Tuerca incluida	6 mm
Material del cuerpo	Aluminio anodizado
Tornillería	Acero inoxidable A2-70
Protección adicional	Aislamiento galvánico integrado
Certificaciones	ISO, CE, SGS, AS/NZS, JIS, ASCE7-10

20

Años

Garantía del fabricante La abrazadera está respaldada por 20 años de garantía de fábrica, en línea con la vida útil esperada de un arreglo fotovoltaico.

¿Para qué ancho de marco de panel sirve esta abrazadera?

Está diseñada para marcos con un ancho de sujeción de 35 mm, que es el estándar más común en paneles solares residenciales y comerciales.

¿Es la misma abrazadera para unir el primer y el último panel de la fila?

No. Esta es una abrazadera intermedia (mid clamp), pensada para unir dos paneles adyacentes. Para los extremos de la fila se necesita una abrazadera de extremo (end clamp), que sujeta un solo panel contra el riel.

¿Incluye la tornillería necesaria para instalarla?

Sí, el kit incluye tornillo en acero inoxidable A2-70 y tuerca de sujeción de 6 mm.

¿Qué tipo de riel necesito para usar esta abrazadera?

Se instala sobre riel de montaje estándar para sistemas fotovoltaicos; se sujeta con el tornillo pasante a la ranura del riel.

¿Por qué tiene aislamiento galvánico si el cuerpo ya es de aluminio anodizado?

Porque en el punto de contacto se juntan varios metales (aluminio del marco, aluminio del riel y acero de la tornillería). El aislamiento integrado reduce la corrosión por par galvánico que puede darse entre esos metales disímiles, además de la protección que ya da el anodizado.

¿Sirve para instalaciones cerca de la costa?

Sí. El cuerpo anodizado, la tornillería en acero A2-70 y el aislamiento galvánico están pensados para resistir ambientes con humedad y salinidad altas, como los de la costa Caribe o el Pacífico colombiano.

¿Cuántas abrazaderas necesito por fila de paneles?

Se usa una mid clamp entre cada par de paneles adyacentes de la fila, y una end clamp en cada extremo. El número exacto depende de la cantidad de módulos que compongan la fila.
