Soporte fijo de aluminio para riel tipo 7 Chiko

Chiko Solar - Sistemas de montaje

Soporte fijo para riel tipo 7 que une la estructura al riel sin deslizar piezas desde el extremo

Fijación estructural en aluminio anodizado para montaje fotovoltaico sobre cubierta.

Este soporte conecta el riel de montaje serie Chiko tipo 7 con el anclaje o la estructura de soporte en cubiertas metálicas, tejas o estructuras elevadas. Su tuerca de inserción rápida entra directo en el canal del riel y gira para bloquearse, sin necesidad de deslizar la pieza desde los extremos como en los sistemas tradicionales. La combinación de aluminio anodizado con tornillería en acero inoxidable evita el par galvánico entre metales, un problema frecuente en instalaciones expuestas a humedad.

• Aluminio anodizado AL6005-T5
• Tornillería en acero inoxidable A2-70 (AISI 304)
• Tuerca de inserción rápida sin deslizamiento lateral
• Ranura de encaje a 90 grados para alineación exacta
• Ajuste con llave Allen estándar

25 años

vida útil estimada del sistema

90 °

alineación garantizada por la ranura de encaje

A2-70

grado del acero inoxidable de la tornillería

El cuerpo del soporte está fabricado en aluminio extruido AL6005-T5 con anodizado superficial, lo que le da resistencia mecánica frente a esfuerzos de tracción, flexión y carga de viento, además de protección contra la corrosión atmosférica y la radiación UV. Esto es relevante en la costa Caribe y el Pacífico colombiano, donde la humedad y la salinidad del ambiente deterioran rápido los herrajes sin tratamiento superficial.

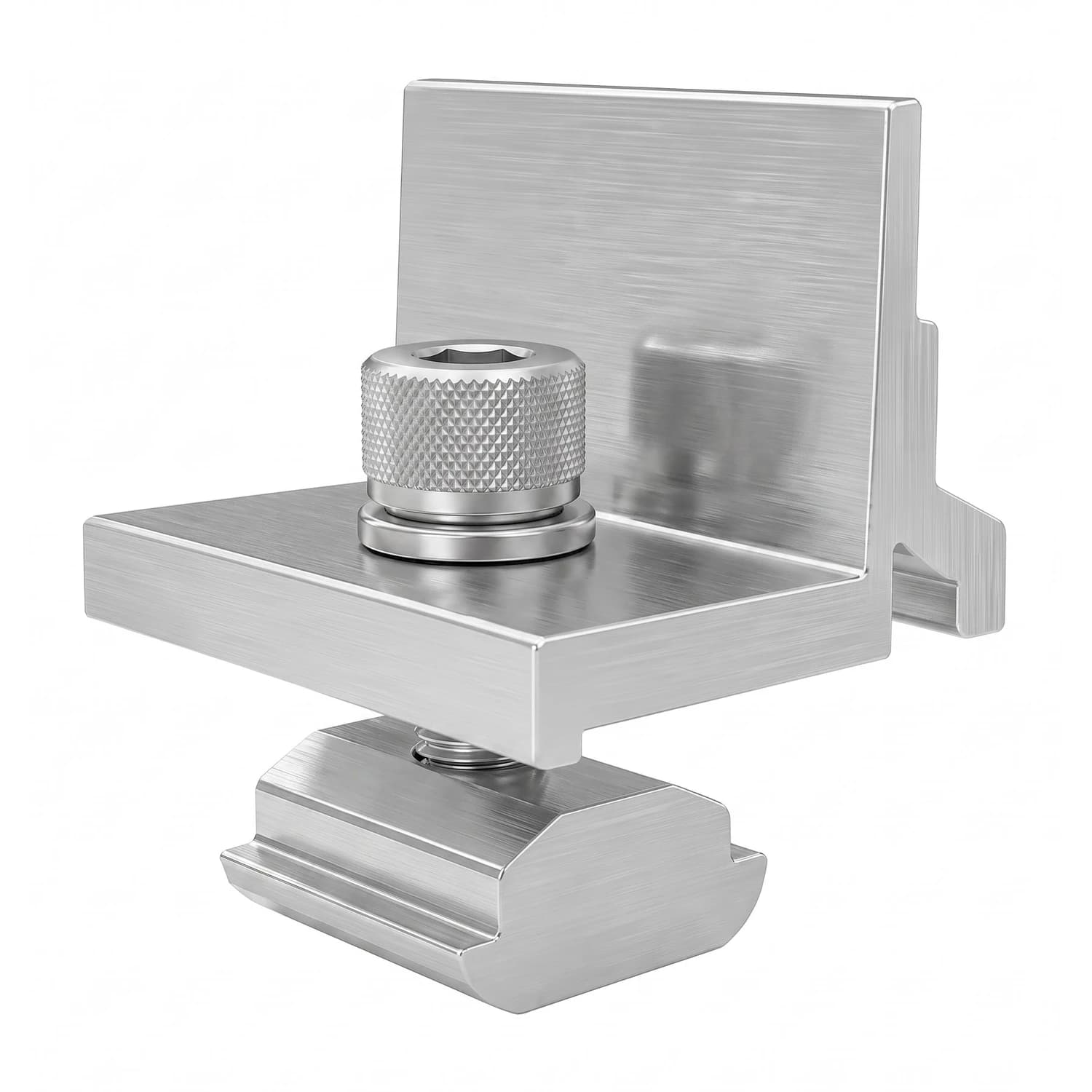

La tornillería incluye un perno cilíndrico con cabeza Allen y moleteado antideslizante, arandela de presión y elemento de bloqueo, lo que asegura un apriete uniforme y evita que las vibraciones dinámicas lo aflojen con el tiempo. En la parte inferior, la tuerca de inserción rápida (T-Nut) se acopla directo al canal del riel sin tener que desmontar tramos completos para instalarla.

InstalaciónFijación en segundos con una sola herramienta El diseño premontado y la tuerca de inserción rápida permiten fijar el riel con una llave Allen estándar, sin deslizar la pieza desde el extremo del perfil. Esto reduce el tiempo de mano de obra en campo, sobre todo en cubiertas con tramos largos o difíciles de maniobrar.

• Material del cuerpoAluminio AL6005-T5 anodizado Resiste tracción, flexión y carga de viento sin deformarse.
• TornilleríaAcero inoxidable A2-70 Perno Allen, arandela de presión y elemento de bloqueo antivibración.
• Compatibilidad galvánicaAluminio + inoxidable Evita el par galvánico entre metales distintos en contacto.
• AlineaciónRanura de encaje a 90° Encaja con la pestaña lateral del riel y distribuye la carga de forma homogénea.
• CompatibilidadRiel Chiko tipo 7 Diseñado para el perfil de riel de la serie Chiko.
• UsoCubiertas coplanares e inclinadas Apto para estructuras elevadas y marcos solares.

Dónde se usa

Especificaciones técnicas

Marca	Chiko Solar
Modelo / tipo	Soporte fijo para riel tipo 7
Material del cuerpo	Aluminio extruido AL6005-T5 anodizado
Material de pernos y tuerca	Acero inoxidable A2-70 (AISI 304)
Sistema de ajuste	Perno cilíndrico Allen con moleteado exterior y arandela
Compatibilidad	Riel de montaje solar Chiko tipo 7 y perfiles estándar
Orientación de uso	Cubiertas coplanares, estructuras inclinadas y marcos solares

25

Años

Vida útil estimada del sistema La combinación de aluminio anodizado y acero inoxidable evita el desgaste por par galvánico, prolongando la vida útil de la estructura de montaje.

¿Con qué tipo de riel es compatible este soporte?

Está diseñado para el riel de montaje de la serie Chiko tipo 7 y perfiles estándar compatibles con esa geometría de canal.

¿Qué herramienta se necesita para instalarlo?

Una llave Allen estándar, ya que el perno cilíndrico tiene cabeza hexagonal interior con moleteado antideslizante.

¿Se puede instalar sin deslizar el soporte desde el extremo del riel?

Sí, la tuerca de inserción rápida entra directo en el canal del riel y se bloquea con un giro, sin necesidad de desmontar tramos para deslizarla desde el extremo.

¿En qué tipo de cubierta se puede usar?

En cubiertas metálicas, tejas y estructuras elevadas, siempre que el anclaje y el riel correspondan a la serie compatible.

¿Qué protección tiene contra la corrosión?

El cuerpo es de aluminio anodizado y la tornillería es de acero inoxidable A2-70, una combinación que evita el par galvánico y resiste la corrosión atmosférica, un punto clave en zonas de alta humedad y salinidad como la costa Caribe o el Pacífico colombiano.

¿Cómo garantiza la alineación correcta del riel?

La geometría posterior del soporte incluye una ranura de encaje que se ajusta a la pestaña lateral del perfil, asegurando una alineación a 90 grados y una distribución homogénea de la carga.

¿Qué vida útil tiene el sistema de fijación?

La combinación de materiales permite una vida útil estimada superior a 25 años sin deformación ni deterioro por vibración o corrosión.

• Chiko Solar diseña componentes de montaje para instalaciones fotovoltaicas sobre cubierta.
• Solartex distribuye la línea de soportes y rieles Chiko Solar en todo el territorio colombiano.
